РАРДП 125.040 Кран регулирующий двухходовой полнопроходной

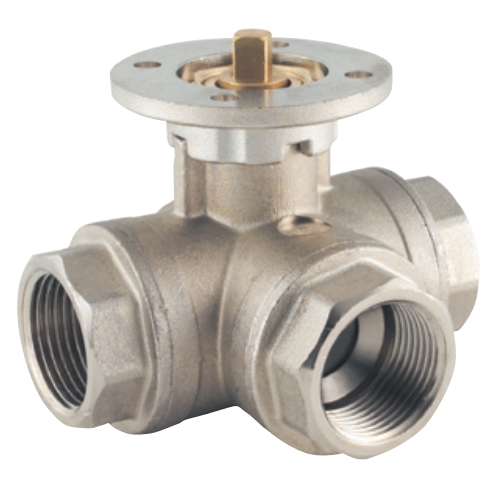

Кран шаровый трехходовый из латуни с фланцом ISO 5211, сверление шара до T никелированный редуцированный ABO ART. 93PM ISO Dn 65 Pn 40
Код товара 1845611Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Трехходовой шаровой кран из латуни с фланцем ISO 5211, T-образное сверление шара
Основные характеристики:
- Материал корпуса: Латунь CW617N (никелированная)
- Тип сверления шара: T-порт (тройниковое)
- Исполнение: Редуцированный проход
- Рабочее давление: PN 40 (40 бар)
- Рабочая температура: от -20°C до +170°C
- Присоединение: Резьба внутренняя/внутренняя + фланец ISO 5211 для установки привода
- Управление: Ручная рукоятка или возможность установки электро/пневмопривода
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Таблица размеров и параметров:
|
Обозначение |
DN |
DN (дюймы) |
S1 (мм) |
P (мм) |
H (мм) |
E (мм) |
Q (мм) |
ISO фланец |
Kv (м³/ч) |
|---|---|---|---|---|---|---|---|---|---|
|
ART. 93PM ISO DN10 |
10 |
1/4" |
38 |
18 |
43 |
9 |
7/9/11 |
F03-F05 |
8 |
|
ART. 93PM ISO DN15 |
15 |
1/2" |
41 |
18 |
43 |
9 |
7/9/11 |
F03-F05 |
10,5 |
|
ART. 93PM ISO DN20 |
20 |
3/4" |
45 |
18,5 |
48 |
9 |
7/9/11 |
F03-F05 |
15,5 |
|
ART. 93PM ISO DN25 |
25 |
1" |
53 |
20 |
53 |
11 |
11/14 |
F05 |
36 |
|
ART. 93PM ISO DN32 |
32 |
1"1/4 |
61 |
23,5 |
60 |
11 |
11/14 |
F05 |
70 |
|
ART. 93PM ISO DN40 |
40 |
1"1/2 |
71 |
28,5 |
74 |
14 |
14 |
F05 |
88 |
|
ART. 93PM ISO DN50 |
50 |
2" |
82 |
32 |
84 |
14 |
14 |
F05 |
150 |
|
ART. 93PM ISO DN65 |
65 |
2"1/2 |
90 |
35 |
92 |
14 |
14 |
F05 |
220 |
Условные обозначения размеров:
- S1 - Ширина под ключ (корпус)
- P - Длина резьбовой части
- H - Общая высота крана
- E - Высота до фланца ISO
- Q - Размеры крепежных отверстий фланца ISO
- ISO - Размер фланца для привода по стандарту ISO 5211
- Kv - Коэффициент расхода (для редуцированного исполнения)
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА
Структура обозначения: ART. 93PM ISO DN XX PN 40
|
Элемент обозначения |
Расшифровка |
|---|---|
|
ART. |
Артикул (серия продукции ABO valve) |
|
93 |
Тип: трехходовой шаровой кран |
|
P |
Исполнение: с фланцем ISO 5211 для установки привода |
|
M |
Материал корпуса: латунь никелированная |
|
ISO |
Наличие фланца по стандарту ISO 5211 |
|
DN |
Условный проход (номинальный диаметр) |
|
10-65 |
Размер условного прохода в мм |
|
PN 40 |
Номинальное давление 40 бар (4,0 МПа) |
Дополнительные характеристики в описании:
- Кран шаровый трехходовый - 3 порта подключения
- из латуни - материал корпуса CW617N
- с фланцем ISO 5211 - верхний фланец для монтажа привода
- сверление шара до T - T-образное отверстие в шаре (смешение/разделение потоков)
- никелированный - защитно-декоративное покрытие
- редуцированный - уменьшенный проход шара (не полнопроходной)
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
