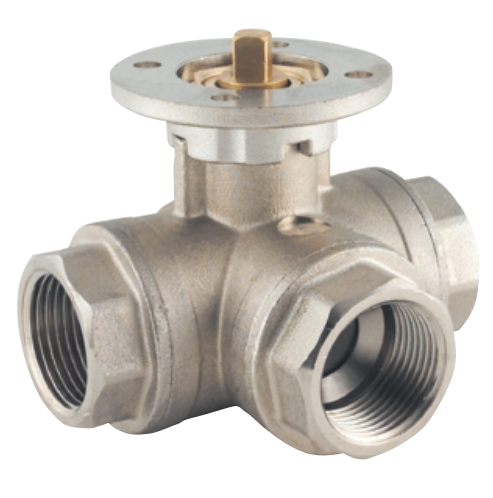

    Кран шаровый трехходовый из латуни с фланцом ISO 5211, сверление шара до T никелированный редуцированный ABO ART. 93PM ISO Dn 50 Pn 40

    Код товара 1845610
    • edt
    Код товара 1845610
    • Кран шаровый трехходовый из латуни с фланцом ISO 5211, сверление шара до T никелированный редуцированный ABO ART. 93PM ISO Dn 50 Pn 40 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Трехходовой шаровой кран из латуни с фланцем ISO 5211, T-образное сверление шара

    Основные характеристики:

    • Материал корпуса: Латунь CW617N (никелированная)
    • Тип сверления шара: T-порт (тройниковое)
    • Исполнение: Редуцированный проход
    • Рабочее давление: PN 40 (40 бар)
    • Рабочая температура: от -20°C до +170°C
    • Присоединение: Резьба внутренняя/внутренняя + фланец ISO 5211 для установки привода
    • Управление: Ручная рукоятка или возможность установки электро/пневмопривода

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Таблица размеров и параметров:

    Обозначение

    DN

    DN (дюймы)

    S1 (мм)

    P (мм)

    H (мм)

    E (мм)

    Q (мм)

    ISO фланец

    Kv (м³/ч)

    ART. 93PM ISO DN10

    10

    1/4"

    38

    18

    43

    9

    7/9/11

    F03-F05

    8

    ART. 93PM ISO DN15

    15

    1/2"

    41

    18

    43

    9

    7/9/11

    F03-F05

    10,5

    ART. 93PM ISO DN20

    20

    3/4"

    45

    18,5

    48

    9

    7/9/11

    F03-F05

    15,5

    ART. 93PM ISO DN25

    25

    1"

    53

    20

    53

    11

    11/14

    F05

    36

    ART. 93PM ISO DN32

    32

    1"1/4

    61

    23,5

    60

    11

    11/14

    F05

    70

    ART. 93PM ISO DN40

    40

    1"1/2

    71

    28,5

    74

    14

    14

    F05

    88

    ART. 93PM ISO DN50

    50

    2"

    82

    32

    84

    14

    14

    F05

    150

    ART. 93PM ISO DN65

    65

    2"1/2

    90

    35

    92

    14

    14

    F05

    220

    Условные обозначения размеров:

    • S1 - Ширина под ключ (корпус)
    • P - Длина резьбовой части
    • H - Общая высота крана
    • E - Высота до фланца ISO
    • Q - Размеры крепежных отверстий фланца ISO
    • ISO - Размер фланца для привода по стандарту ISO 5211
    • Kv - Коэффициент расхода (для редуцированного исполнения)

    РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА

    Структура обозначения: ART. 93PM ISO DN XX PN 40

    Элемент обозначения

    Расшифровка

    ART.

    Артикул (серия продукции ABO valve)

    93

    Тип: трехходовой шаровой кран

    P

    Исполнение: с фланцем ISO 5211 для установки привода

    M

    Материал корпуса: латунь никелированная

    ISO

    Наличие фланца по стандарту ISO 5211

    DN

    Условный проход (номинальный диаметр)

    10-65

    Размер условного прохода в мм

    PN 40

    Номинальное давление 40 бар (4,0 МПа)

    Дополнительные характеристики в описании:

    • Кран шаровый трехходовый - 3 порта подключения
    • из латуни - материал корпуса CW617N
    • с фланцем ISO 5211 - верхний фланец для монтажа привода
    • сверление шара до T - T-образное отверстие в шаре (смешение/разделение потоков)
    • никелированный - защитно-декоративное покрытие
    • редуцированный - уменьшенный проход шара (не полнопроходной)
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
