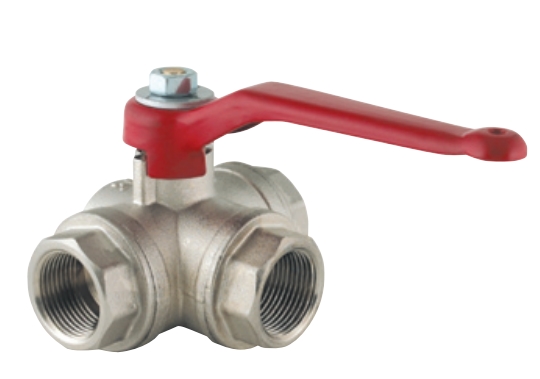

Кран трехходовый шаровый из латуни с сверлением шара до T никелированный редуцированный ABO ART. 93 Dn 10 Pn 40
Код товара 1845594Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 93 — это трехходовой шаровой кран из никелированной латуни с Т-образным сверлением шара (в форме буквы "T"). Кран предназначен для переключения потока между тремя направлениями и обеспечивает надежное перекрытие в системах водоснабжения, отопления, пневматики и других промышленных применениях.
Основные характеристики серии :
- Материал корпуса: Никелированная латунь (CW617N)
- Материал шара: Хромированная латунь
- Седла: PTFE (политетрафторэтилен)
- Уплотнение: O-кольцо из Viton (фторкаучук)
- Тип прохода: Редуцированный (уменьшенный по сравнению с полнопроходным)
- Соединение: Внутренняя резьба (внутренняя-внутренняя-внутренняя)
- Номинальное давление: PN 40
- Диапазон температур: от -20°C до +170°C
- Управление: Рычаг (красный стандартный)
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Технические характеристики всех моделей серии ART. 93
| Параметр | DN 10 (1/4") | DN 15 (3/8") | DN 20 (1/2") | DN 25 (3/4") | DN 32 (1") | DN 40 (1 1/4") | DN 50 (1 1/2") | DN 65 (2") |
|---|---|---|---|---|---|---|---|---|
| Дюймовый размер | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| Диаметр шара (Ø) | 10 мм | 10 мм | 10 мм | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм |
| S (межосевое расстояние) | 76,5 мм | 76,5 мм | 81,5 мм | 90,5 мм | 106 мм | 121 мм | 141 мм | 164,5 мм |
| P (высота шара/седла) | 18 мм | 18 мм | 17 мм | 18,5 мм | 20 мм | 23,5 мм | 28,5 мм | 32 мм |
| L (длина корпуса) | 115 мм | 115 мм | 115 мм | 115 мм | 150 мм | 150 мм | 240 мм | 240 мм |
| H (общая высота) | 52 мм | 52 мм | 52 мм | 55,5 мм | 64 мм | 67,5 мм | 93,5 мм | 103,5 мм |
| Номинальное давление | PN 40 | PN 40 | PN 40 | PN 40 | PN 40 | PN 40 | PN 40 | PN 40 |
| Макс. температура | +170°C | +170°C | +170°C | +170°C | +170°C | +170°C | +170°C | +170°C |
| Мин. температура | -20°C | -20°C | -20°C | -20°C | -20°C | -20°C | -20°C | -20°C |
Расшифровка обозначения типа (Ordering Code)
| Код | Значение | Описание |
|---|---|---|
| ART. | Артикул | Обозначение серии продукции ABO valve |
| 93 | Серия | Трехходовой шаровой кран с Т-образным сверлением |
| DN | Диаметр номинальный | Условный проход в миллиметрах (10-65 мм) |
| PN 40 | Давление номинальное | Рабочее давление 40 бар (4,0 МПа) |
Дополнительные обозначения в серии:
| Суффикс | Значение |
|---|---|
| (без суффикса) | Стандартное исполнение с рычагом |
| -G | Исполнение для газа (желтая рукоятка) |
| -M | Мотыльковая рукоятка (бабочка) |
| -AISI 316 | Шар из нержавеющей стали AISI 316 (пищевое исполнение) |
Материалы конструкции
| № | Наименование детали | Материал | Примечание |
|---|---|---|---|
| 1 | Корпус (тело) | CW617N (латунь) | Никелированное покрытие |
| 2 | Шар | CW617N (латунь) | Хромированное покрытие |
| 3 | Седла | PTFE | Политетрафторэтилен |
| 4 | O-кольцо | Viton (FKM) | Фторкаучук, 70 Shore |
| 5 | Шток | CW614N (латунь) | — |
| 6 | Сальниковая гайка | CW614N (латунь) | — |
| 7 | Уплотнительное кольцо | PTFE | — |
| 8 | Рукоятка | Сталь NSTDKPFE | Пластиковое покрытие (красное) |
| 9 | Болт крепления рукоятки | Сталь CB4FFKO | Защитное покрытие |
Области применения и рабочие среды
| Параметр | Характеристика |
|---|---|
| Рабочие среды | Вода (холодная/горячая), воздух, газ, неагрессивные жидкости |
| Применение | Водоснабжение, отопление, пневматика, промышленные системы |
| Запрещенные среды | Жидкости с твердыми механическими примесями, абразивные среды |
| Соответствие нормам | Директива 97/23/CE (оборудование под давлением) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
