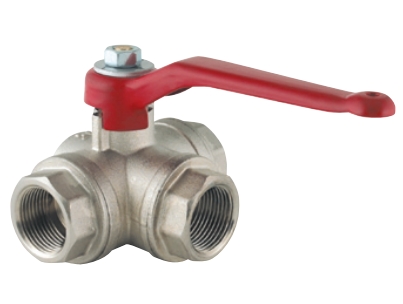

Кран трехходовый шаровый из латуни с сверлением шара до L никелированный редуцированный ABO ART. 92 Dn 15 Pn 40
Код товара 1845576Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ART. 92 — это трехходовой шаровой кран из никелированной латуни с редуцированным (суженным) проходом и L-образным сверлением шара.
Основные характеристики серии:
- Материал корпуса: Латунь с никелированным покрытием
- Тип прохода: Редуцированный (суженный)
- Тип сверления шара: L-образное (L-port)
- Номинальное давление: PN 40
- Тип соединения: Муфтовое (внутренняя резьба) — стандартное исполнение
- Уплотнение: PTFE (политетрафторэтилен) с кольцами демпфирования из VITON
- Ручка: Алюминиевая с пластиковым покрытием (красная)
Характеристики
Технические характеристики моделей серии ART. 92
| Параметр | DN 10 | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 65* |
|---|---|---|---|---|---|---|---|---|
| Дюймовый размер | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" |
| Номинальное давление (PN) | 40 бар | 40 бар | 40 бар | 40 бар | 40 бар | 40 бар | 40 бар | 40 бар* |
| Материал корпуса | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная | Латунь CW617N, никелированная* |
| Материал шара | Латунь хромированная | Латунь хромированная | Латунь хромированная | Латунь хромированная | Латунь хромированная | Латунь хромированная | Латунь хромированная | Латунь хромированная* |
| Тип сверления шара | L-образное | L-образное | L-образное | L-образное | L-образное | L-образное | L-образное | L-образное* |
| Тип прохода | Редуцированный | Редуцированный | Редуцированный | Редуцированный | Редуцированный | Редуцированный | Редуцированный | Редуцированный* |
| Уплотнение седел | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE* |
| Температура рабочей среды | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C | -20°C ÷ +120°C* |
| Рабочая среда | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости | Вода, пар, масло, неагрессивные жидкости* |
| Тип резьбы | Внутренняя/Внутренняя/Внутренняя (F/F/F) | F/F/F | F/F/F | F/F/F | F/F/F | F/F/F | F/F/F | F/F/F* |
| Стандарт резьбы | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G) | ISO 228/1 (G)* |
Габаритные размеры
| Размер | DN 10 | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|---|
| L (длина корпуса), мм | 75 | 75 | 85 | 100 | 122 | 131 | 158 |
| H (высота), мм | 66 | 66 | 72 | 77 | 92 | 96 | 107 |
| W (ширина ручки), мм | 130 | 130 | 161 | 161 | 203 | 203 | 203 |
| Вес, кг | ~0.6 | ~0.6 | ~0.9 | ~1.4 | ~2.9 | ~3.7 | ~6.3 |
Материалы конструкции
| № | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Латунь CW617N, никелированная |
| 2 | Крышки | Латунь CW617N, никелированная |
| 3 | Шар | Латунь хромированная |
| 4 | Седла (уплотнение шара) | PTFE |
| 5 | Шток | Латунь |
| 6 | Сальник штока | PTFE |
| 7 | Ручка | Алюминий с пластиковым покрытием |
| 8 | Гайка крепления ручки | Сталь оцинкованная |
| 9 | Шайбы | Сталь оцинкованная |
| 10 | Кольца демпфирования | VITON |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
