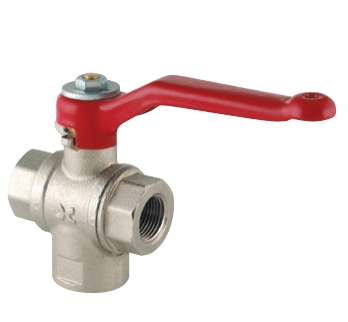

    Кран шаровый трехходовый из латуни с фланцом ISO 5211 сверление шара до T никелированный полнопроточный ABO ART. 89PM ISO Dn 20 Pn16

    Код товара 1845564
    • edt
    Код товара 1845564
    • Кран шаровый трехходовый из латуни с фланцом ISO 5211 сверление шара до T никелированный полнопроточный ABO ART. 89PM ISO Dn 20 Pn16 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ART. 89PM ISO - это трехходовые шаровые краны из никелированной латуни с T-образным сверлением шара и фланцем ISO 5211 для установки пневматических или электрических приводов. Краны имеют редуцированный проток и предназначены для переключения потоков рабочей среды.

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Параметр

    Значение

    Материал корпуса

    Латунь CW617N (никелевое покрытие)

    Материал шара

    Латунь CW617N (хромированное покрытие)

    Материал штока

    Латунь CW617N (никелевое покрытие)

    Уплотнения седла

    PTFE (тефлон)

    O-ring уплотнения

    NBR (по умолчанию), EPDM/FPM/FKM (опция)

    Тип порта

    T-образный (трехходовой смесительный/распределительный)

    Проточность

    Редуцированный (Reduced Bore)

    Угол поворота

    180°

    Рабочая температура

    от -20°C до +170°C

    Максимальное давление

    16 бар (PN16)

    Соединение

    Резьба ISO 228/1 (BSPP) внутренняя

    Фланец привода

    ISO 5211

    РАЗМЕРЫ И ВЕСА МОДЕЛЕЙ

    Модель

    DN

    DN (дюйм)

    d (мм)

    A (мм)

    B (мм)

    C (мм)

    D (мм)

    E (мм)

    F (мм)

    H (мм)

    ISO 5211

    Крутящий момент (Нм)

    Kv (м³/ч)

    Вес (кг)

    ART. 89PM ISO Dn 10 Pn16

    10

    1/4"

    8

    38

    30

    65

    46

    25

    36

    50

    F03

    3

    2.5

    0.65

    ART. 89PM ISO Dn 15 Pn16

    15

    3/8"

    10

    38

    33

    78

    46

    25

    36

    54

    F03

    4

    3.2

    0.78

    ART. 89PM ISO Dn 20 Pn16

    20

    1/2"

    14

    50

    42

    87

    60

    35

    48

    62

    F05

    10

    5.5

    1.15

    ART. 89PM ISO Dn 25 Pn16

    25

    3/4"

    18

    50

    47

    105

    60

    35

    48

    72

    F05

    13

    10.0

    1.65

    ART. 89PM ISO Dn 32 Pn16

    32

    1"

    22

    50

    52

    118

    60

    35

    48

    78

    F05

    13

    15.0

    2.45

    ART. 89PM ISO Dn 40 Pn16

    40

    1¼"

    28

    70

    70

    134

    78

    45

    62

    98

    F07

    20

    24.0

    4.10

    ART. 89PM ISO Dn 50 Pn16

    50

    1½"

    34

    70

    79.5

    161

    78

    45

    62

    114

    F07

    25

    35.0

    7.85

    ART. 89PM ISO Dn 80 Pn16

    80

    2"

    50

    90

    95

    210

    102

    60

    80

    150

    F10

    45

    80.0

    14.50

    Обозначения размеров:

    • d - внутренний диаметр проходного отверстия
    • A - ширина корпуса
    • B - высота от центра до основания
    • C - общая высота с учетом штока
    • D - диаметр фланца ISO 5211 (d1)
    • E - диаметр крепления (d2)
    • F - диаметр расположения отверстий (PCD)
    • H - высота корпуса
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
