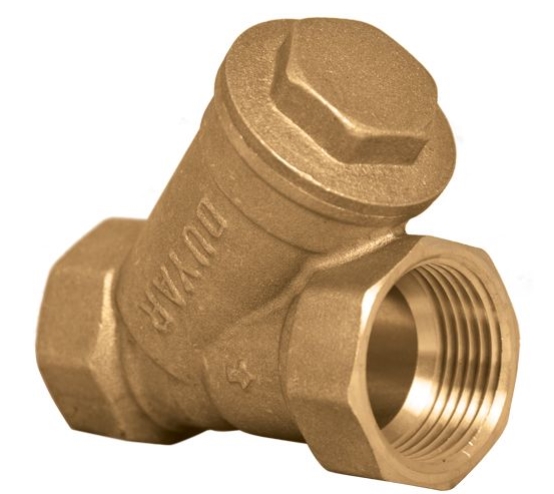

    Фильтр из латуни ABO ART. 30 Dn 100 Pn 16

    Код товара 1845406
    • edt
    Код товара 1845406
    • Фильтр из латуни ABO ART. 30 Dn 100 Pn 16 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия ART 30 — это линейка латунных сетчатых Y-фильтров (strainers), предназначенных для механической очистки транспортируемых сред от механических примесей. Фильтры обеспечивают защиту насосов, клапанов, счётчиков и другого оборудования от повреждений, вызванных твёрдыми частицами.

    Расшифровка обозначения типа (Type Designation)

    Код в обозначении Значение Описание
    ART Armatura Residential/Technical Серия арматуры для жилых и технических систем
    30 Серия 30 Латунный сетчатый Y-фильтр
    Dn Diameter nominal Номинальный диаметр (в мм)
    15, 20, 25... Размер Конкретное значение DN
    Pn Pressure nominal Номинальное давление
    16 16 бар Рабочее давление 16 бар (1,6 МПа)

    Характеристики

    Рабочие параметры

    Параметр Значение
    Максимальное рабочее давление 16 бар (1,6 МПа)
    Испытательное давление (корпус) 24 бар
    Испытательное давление (уплотнение) 17,6 бар
    Максимальная температура (EPDM) +120°C
    Максимальная температура (NBR) +90°C
    Минимальная температура -10°C
    Класс герметичности A (по EN 12266-1)
    Направление потока Указано стрелкой на корпусе
    Степень фильтрации (стандарт) 300–500 мкм
    Степень фильтрации (опционально) 100–800 мкм

    Области применения

    Среда Применение Рекомендуемое уплотнение
    Холодная вода Водоснабжение, HVAC EPDM / NBR
    Горячая вода (до 120°C) Отопление, ГВС EPDM
    Пар (до 120°C) Паровые системы EPDM
    Масло, топливо Трубопроводы ТС NBR / Viton
    Сжатый воздух Пневматика EPDM
    Инертные газы Газовые системы EPDM

    Коэффициенты пропускной способности (Kv)

    DN Kv (м³/ч) Потеря давления при чистой сетке (бар)
    15 4,0–5,0 0,05–0,10
    20 7,0–9,0 0,05–0,10
    25 12,0–15,0 0,05–0,10
    32 20,0–25,0 0,05–0,10
    40 30,0–38,0 0,05–0,10
    50 48,0–60,0 0,05–0,10
    65 75,0–95,0 0,05–0,10
    80 110,0–140,0 0,05–0,10
    100 180,0–220,0 0,05–0,10
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
