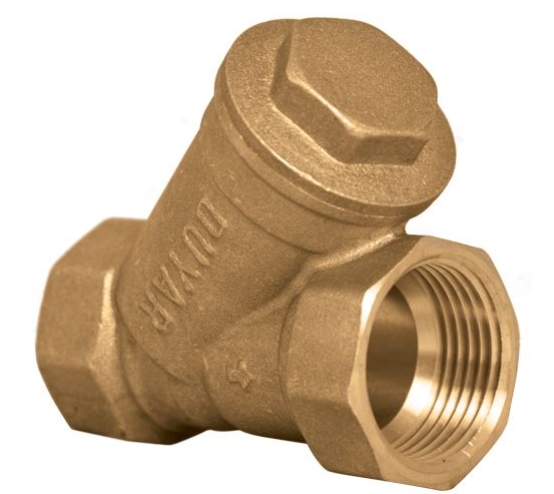

Фильтр из латуни ABO ART. 30 Dn 50 Pn 16
Код товара 1845403
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ART 30 — это линейка латунных сетчатых Y-фильтров (strainers), предназначенных для механической очистки транспортируемых сред от механических примесей. Фильтры обеспечивают защиту насосов, клапанов, счётчиков и другого оборудования от повреждений, вызванных твёрдыми частицами.
Расшифровка обозначения типа (Type Designation)
| Код в обозначении | Значение | Описание |
|---|---|---|
| ART | Armatura Residential/Technical | Серия арматуры для жилых и технических систем |
| 30 | Серия 30 | Латунный сетчатый Y-фильтр |
| Dn | Diameter nominal | Номинальный диаметр (в мм) |
| 15, 20, 25... | Размер | Конкретное значение DN |
| Pn | Pressure nominal | Номинальное давление |
| 16 | 16 бар | Рабочее давление 16 бар (1,6 МПа) |
Характеристики
Рабочие параметры
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 16 бар (1,6 МПа) |
| Испытательное давление (корпус) | 24 бар |
| Испытательное давление (уплотнение) | 17,6 бар |
| Максимальная температура (EPDM) | +120°C |
| Максимальная температура (NBR) | +90°C |
| Минимальная температура | -10°C |
| Класс герметичности | A (по EN 12266-1) |
| Направление потока | Указано стрелкой на корпусе |
| Степень фильтрации (стандарт) | 300–500 мкм |
| Степень фильтрации (опционально) | 100–800 мкм |
Области применения
| Среда | Применение | Рекомендуемое уплотнение |
|---|---|---|
| Холодная вода | Водоснабжение, HVAC | EPDM / NBR |
| Горячая вода (до 120°C) | Отопление, ГВС | EPDM |
| Пар (до 120°C) | Паровые системы | EPDM |
| Масло, топливо | Трубопроводы ТС | NBR / Viton |
| Сжатый воздух | Пневматика | EPDM |
| Инертные газы | Газовые системы | EPDM |
Коэффициенты пропускной способности (Kv)
| DN | Kv (м³/ч) | Потеря давления при чистой сетке (бар) |
|---|---|---|
| 15 | 4,0–5,0 | 0,05–0,10 |
| 20 | 7,0–9,0 | 0,05–0,10 |
| 25 | 12,0–15,0 | 0,05–0,10 |
| 32 | 20,0–25,0 | 0,05–0,10 |
| 40 | 30,0–38,0 | 0,05–0,10 |
| 50 | 48,0–60,0 | 0,05–0,10 |
| 65 | 75,0–95,0 | 0,05–0,10 |
| 80 | 110,0–140,0 | 0,05–0,10 |
| 100 | 180,0–220,0 | 0,05–0,10 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
