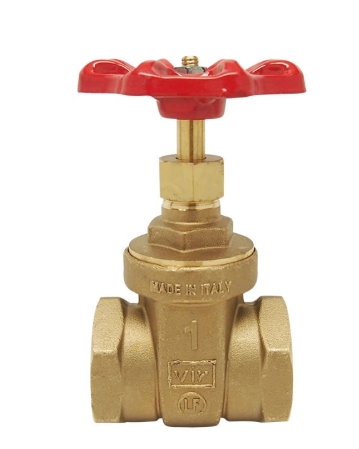

    Задвижка из латуни ABO ART. 20 Dn 50 Pn 16

    Код товара 1845393
    • edt
    Код товара 1845393
    • Задвижка из латуни ABO ART. 20 Dn 50 Pn 16 Краны
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия ART 20 — это линейка латунных клиновых задвижек с невыдвижным (Non-rising stem) шпинделем, предназначенных для применения в системах водоснабжения, отопления и промышленных трубопроводах. Задвижки обеспечивают надёжное перекрытие потока рабочей среды при помощи клинового затвора, который перемещается перпендикулярно направлению потока.

    Расшифровка обозначения типа (Type Designation)

    Код в обозначении Значение Описание
    ART Armatura Residential/Technical Серия арматуры для жилых и технических систем
    20 Серия 20 Латунная задвижка с невыдвижным шпинделем
    Dn Diameter nominal Номинальный диаметр (в мм)
    15, 20, 25... Размер Конкретное значение DN
    Pn Pressure nominal Номинальное давление
    16 16 бар Рабочее давление 16 бар (1,6 МПа)

    Характеристики

    Общие характеристики серии

    Параметр Значение
    Наименование Задвижка клиновая латунная
    Серия ART 20
    Материал корпуса Латунь (CuZn39Pb3 / CW614N)
    Номинальное давление PN 16 (16 бар / 1,6 МПа)
    Испытание герметичности Корпус: 24 бар, Уплотнение: 17,6 бар
    Тип соединения Внутренняя резьба (BSP/G) или фланцевое
    Тип шпинделя Невыдвижной (Non-rising stem)
    Тип уплотнения EPDM или NBR
    Рабочая среда Вода, пар, масло, неагрессивные жидкости
    Температурный диапазон -10°C ÷ +120°C (EPDM), -10°C ÷ +90°C (NBR)
    Стандарт EN 12266-1, ISO 5208

    Габаритные размеры и вес ART 20

    Модель DN (мм) Дюйм L (мм) H (мм) D (мм) Вес (кг) Резьба
    ART. 20 Dn 15 Pn 16 15 1/2" 45-50 80-90 50-55 0,25-0,35 G 1/2"
    ART. 20 Dn 20 Pn 16 20 3/4" 50-55 90-100 55-60 0,35-0,45 G 3/4"
    ART. 20 Dn 25 Pn 16 25 1" 55-60 100-110 65-70 0,50-0,65 G 1"
    ART. 20 Dn 32 Pn 16 32 1 1/4" 65-70 115-125 75-80 0,80-1,00 G 1 1/4"
    ART. 20 Dn 40 Pn 16 40 1 1/2" 75-80 130-140 85-90 1,20-1,50 G 1 1/2"
    ART. 20 Dn 50 Pn 16 50 2" 85-90 150-160 100-105 1,80-2,20 G 2"
    ART. 20 Dn 65 Pn 16 65 2 1/2" 100-110 175-185 120-125 2,80-3,50 G 2 1/2"
    ART. 20 Dn 80 Pn 16 80 3" 115-125 200-210 135-140 4,00-5,00 G 3"
    ART. 20 Dn 100 Pn 16 100 4" 130-140 235-245 160-165 6,50-8,00 G 4"
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
