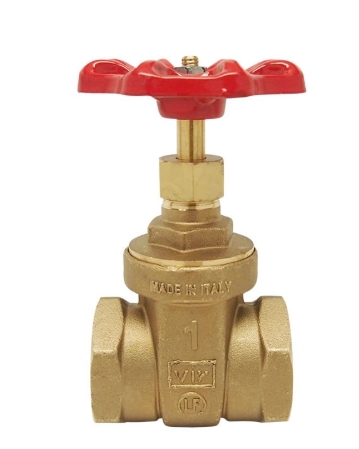

Задвижка из латуни ABO ART. 20 Dn 32 Pn 16
Код товара 1845391
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ART 20 — это линейка латунных клиновых задвижек с невыдвижным (Non-rising stem) шпинделем, предназначенных для применения в системах водоснабжения, отопления и промышленных трубопроводах. Задвижки обеспечивают надёжное перекрытие потока рабочей среды при помощи клинового затвора, который перемещается перпендикулярно направлению потока.
Расшифровка обозначения типа (Type Designation)
| Код в обозначении | Значение | Описание |
|---|---|---|
| ART | Armatura Residential/Technical | Серия арматуры для жилых и технических систем |
| 20 | Серия 20 | Латунная задвижка с невыдвижным шпинделем |
| Dn | Diameter nominal | Номинальный диаметр (в мм) |
| 15, 20, 25... | Размер | Конкретное значение DN |
| Pn | Pressure nominal | Номинальное давление |
| 16 | 16 бар | Рабочее давление 16 бар (1,6 МПа) |
Характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Наименование | Задвижка клиновая латунная |
| Серия | ART 20 |
| Материал корпуса | Латунь (CuZn39Pb3 / CW614N) |
| Номинальное давление | PN 16 (16 бар / 1,6 МПа) |
| Испытание герметичности | Корпус: 24 бар, Уплотнение: 17,6 бар |
| Тип соединения | Внутренняя резьба (BSP/G) или фланцевое |
| Тип шпинделя | Невыдвижной (Non-rising stem) |
| Тип уплотнения | EPDM или NBR |
| Рабочая среда | Вода, пар, масло, неагрессивные жидкости |
| Температурный диапазон | -10°C ÷ +120°C (EPDM), -10°C ÷ +90°C (NBR) |
| Стандарт | EN 12266-1, ISO 5208 |
Габаритные размеры и вес ART 20
| Модель | DN (мм) | Дюйм | L (мм) | H (мм) | D (мм) | Вес (кг) | Резьба |
|---|---|---|---|---|---|---|---|
| ART. 20 Dn 15 Pn 16 | 15 | 1/2" | 45-50 | 80-90 | 50-55 | 0,25-0,35 | G 1/2" |
| ART. 20 Dn 20 Pn 16 | 20 | 3/4" | 50-55 | 90-100 | 55-60 | 0,35-0,45 | G 3/4" |
| ART. 20 Dn 25 Pn 16 | 25 | 1" | 55-60 | 100-110 | 65-70 | 0,50-0,65 | G 1" |
| ART. 20 Dn 32 Pn 16 | 32 | 1 1/4" | 65-70 | 115-125 | 75-80 | 0,80-1,00 | G 1 1/4" |
| ART. 20 Dn 40 Pn 16 | 40 | 1 1/2" | 75-80 | 130-140 | 85-90 | 1,20-1,50 | G 1 1/2" |
| ART. 20 Dn 50 Pn 16 | 50 | 2" | 85-90 | 150-160 | 100-105 | 1,80-2,20 | G 2" |
| ART. 20 Dn 65 Pn 16 | 65 | 2 1/2" | 100-110 | 175-185 | 120-125 | 2,80-3,50 | G 2 1/2" |
| ART. 20 Dn 80 Pn 16 | 80 | 3" | 115-125 | 200-210 | 135-140 | 4,00-5,00 | G 3" |
| ART. 20 Dn 100 Pn 16 | 100 | 4" | 130-140 | 235-245 | 160-165 | 6,50-8,00 | G 4" |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
