SEPARSAFE® — это серия автоматических запорных клапанов (автоматических предохранительных клапанов), разработанная для обеспечения безопасности при распределении и перекачке горючих, токсичных и других опасных жидкостей. В отличие от серии SEPARFEU (обратные клапаны), клапаны SEPARSAFE® являются запорной арматурой с принудительным управлением, предназначенной для немедленной изоляции участка трубопровода при аварийной ситуации.
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
SEPARSAFE® — Базовая модель
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон номинальных диаметров (DN) | 50 – 300 мм |
| Рабочее давление | 20 бар |
| Стандарт фланцев | ISO PN 10-16-25-40 / ASA 150/300 |
Материалы конструкции
| Деталь | Материал |
|---|---|
| Корпус (Těleso/Body) | Сталь GP280GH, нержавеющая сталь 316 |
| Диск/Затвор (Motýl/Clapper) | Сталь GP280GH, нержавеющая сталь 316 |
| Вал (Hřídel/Shaft) | Нержавеющая сталь Z20 C13 |
| Седло (Seat) | PTFE, огнеупорное (fire safe), металл |
| Уплотнение (Těsnění) | PTFE, огнеупорное (fire safe), металл/металл |
| Покрытие | Эпоксидная краска |
Технические спецификации и сертификация
| Параметр | Значение |
|---|---|
| Пожарная безопасность | BS 6755 PART. 2 – API PART. 2 - API SPEC 6 FA - SNEAP TUY. FO2 |
| Конструкция и испытания | API 6D - API 594 - API 598 |
| ATEX | Директива 94/9/CE, Зона 1 или 21, группа 2, категория 2 G/D |
| Гидравлическое испытание | № 6023261/661/4A |

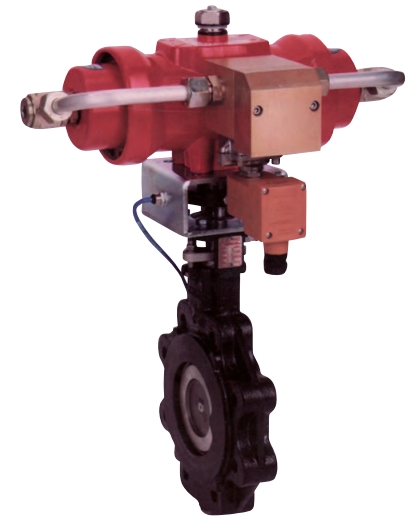

SEPARSAFE® "Evolution" EV1 — Усовершенствованная модель
SEPARSAFE® "Evolution" EV1 — это патентованный защитный клапан, функционирующий по двум независимым и различным принципам. Предназначен для немедленной остановки потока горючих или токсичных жидкостей в аварийных ситуациях.
Двойная система безопасности EV1
| Система | Принцип действия | Механизм |
|---|---|---|
| Система 1 | Дистанционное управление | Соленоидный клапан, мгновенно блокирующий запорный клапан |
| Система 2 | Термическая защита | Плавление термопредохранителя (138°C), высвобождающее удерживающую систему |
Способы срабатывания EV1
| Способ | Описание | Тип сигнала |
|---|---|---|
| Электронный | Управление от соленоида | Электрический импульс (опционально) или отключение питания (стандарт) |
| Термический | Плавление предохранителя | Температура > 138°C |
| Ручной | Непосредственное механическое воздействие | Механический удар по рычагу (опционально) |
Конструкция привода EV1
| Элемент | Описание |
|---|---|
| Привод | Четвертьоборотный гидравлический привод |
| Механизм | Односторонний гидравлический привод со спиральными пружинами |
| Энергия закрытия | Сжатые спиральные пружины создают необходимую энергию для мгновенного закрытия |
| Регулировка | Встроенный регулировочный винт для изменения скорости закрытия (исключение гидроудара) |
| Возврат в исходное положение | Ключом до DN 150, ручной редуктор для больших диаметров |
Таблица размеров SEPARSAFE® EV1
| DN | A (мм) | B (мм) | C (мм) | D (мм) | H (мм) | L (мм) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 40 | 297 | 54 | 33 | 78 | 161 | 352 | — |
| 50 | 282 | 64 | 43 | 96 | 205 | — | 15,5 |
| 65 | 289 | 82 | 46 | 113 | — | — | 17 |
| 80 | 297 | 93 | 46 | 148 | — | — | 17,5 |
| 100 | 311 | 107 | 52 | 150 | — | — | 18,5 |
Таблица размеров с ручным управлением и редуктором
Исполнение с ручным сбросом (Manual resetting)
| Тип | A (мм) | B (мм) | C (мм) | H (мм) | L (мм) | Масса (кг) |
|---|---|---|---|---|---|---|
| SVA P20 S | 414 | 60 | 177 | 221 | 514 | 10,5 |
| SVA P25 S | 468 | 74 | 188 | 251 | 730 | 14,5 |
Исполнение с отсоединяемым ручным редуктором (Manual clutching gear box)
| Тип | A (мм) | B (мм) | C (мм) | h (мм) | H (мм) | ∅V (мм) |
|---|---|---|---|---|---|---|
| SVA P20 S | 414 | 185 | 177 | 88 | 422 | 150 |
| SVA P25 S | 468 | 217 | 188 | 92 | 465 | 250 |
| SVA P30 S | 585 | 201 | 200 | 92 | 484 | 250 |
| SVA P40 S | 704 | 229 | 215 | 93 | 560 | 400 |
| SVA P50 S | 804 | 348 | 242 | 106 | 615 | 600 |
Состав системы SEPARSAFE® EV1 (разборная схема)
| Компонент | Описание | Обозначение |
|---|---|---|
| Ручной сброс | Рычаг для ручного управления | Ruční seřizování / Manual resetting |
| Блок управления | IP 65, концевые выключатели | IP 65 spínače koncových poloh / IP 65 limit switch box |
| Переходник с концевым индукционным выключателем | Индуктивный датчик положения | Lucerna s koncovým indukčním spínačem |
| Система SEPARSAFE® | Основной блок клапана | SEPARSAFE® systém / SEPARSAFE® system |
| Запорный клапан | Дисковый поворотный затвор | Uzavírací klapka / Butterfly valve |
| Ручной редуктор | Отсоединяемая ручная передача | Odpojitelná ruční převodovka / Manual clutching gear box |
Сводная таблица сравнения SEPARSAFE®
| Параметр | SEPARSAFE® (базовая) | SEPARSAFE® "Evolution" EV1 |
|---|---|---|
| Номинальный диаметр | DN 50–300 | DN 40–100 (таблица), до DN 300 |
| Рабочее давление | 20 бар | 20 бар |
| Принцип безопасности | Одинарный | Двойной независимый |
| Термическая защита | Плавкий предохранитель 138°C | Плавкий предохранитель 138°C |
| Дистанционное управление | Опционально | Соленоид (стандарт/опция) |
| Ручное управление | Стандарт | Стандарт + редуктор для крупных DN |
| Скорость закрытия | Фиксированная | Регулируемая (винт настройки) |
| Индикация положения | Опционально | Концевые выключатели IP 65 |
| Взрывозащита | ATEX 94/9/CE | ATEX 94/9/CE |
| Пожарная безопасность | BS 6755, API SPEC 6 FA | BS 6755, API SPEC 6 FA |
