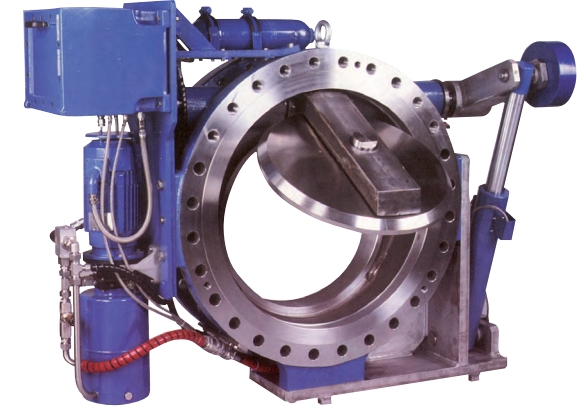

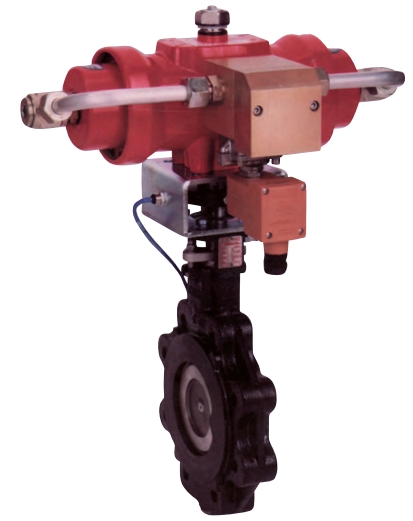

Клапан запорный автоматический ABO SEPARSAFE Dn 80
Код товара 1845379
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
SEPARSAFE® — это серия автоматических запорных клапанов (автоматических предохранительных клапанов), разработанная для обеспечения безопасности при распределении и перекачке горючих, токсичных и других опасных жидкостей. В отличие от серии SEPARFEU (обратные клапаны), клапаны SEPARSAFE® являются запорной арматурой с принудительным управлением, предназначенной для немедленной изоляции участка трубопровода при аварийной ситуации.
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
SEPARSAFE® — Базовая модель
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон номинальных диаметров (DN) | 50 – 300 мм |
| Рабочее давление | 20 бар |
| Стандарт фланцев | ISO PN 10-16-25-40 / ASA 150/300 |
Материалы конструкции
| Деталь | Материал |
|---|---|
| Корпус (Těleso/Body) | Сталь GP280GH, нержавеющая сталь 316 |
| Диск/Затвор (Motýl/Clapper) | Сталь GP280GH, нержавеющая сталь 316 |
| Вал (Hřídel/Shaft) | Нержавеющая сталь Z20 C13 |
| Седло (Seat) | PTFE, огнеупорное (fire safe), металл |
| Уплотнение (Těsnění) | PTFE, огнеупорное (fire safe), металл/металл |
| Покрытие | Эпоксидная краска |
Технические спецификации и сертификация
| Параметр | Значение |
|---|---|
| Пожарная безопасность | BS 6755 PART. 2 – API PART. 2 - API SPEC 6 FA - SNEAP TUY. FO2 |
| Конструкция и испытания | API 6D - API 594 - API 598 |
| ATEX | Директива 94/9/CE, Зона 1 или 21, группа 2, категория 2 G/D |
| Гидравлическое испытание | № 6023261/661/4A |
SEPARSAFE® "Evolution" EV1 — Усовершенствованная модель
SEPARSAFE® "Evolution" EV1 — это патентованный защитный клапан, функционирующий по двум независимым и различным принципам. Предназначен для немедленной остановки потока горючих или токсичных жидкостей в аварийных ситуациях.
Двойная система безопасности EV1
| Система | Принцип действия | Механизм |
|---|---|---|
| Система 1 | Дистанционное управление | Соленоидный клапан, мгновенно блокирующий запорный клапан |
| Система 2 | Термическая защита | Плавление термопредохранителя (138°C), высвобождающее удерживающую систему |
Способы срабатывания EV1
| Способ | Описание | Тип сигнала |
|---|---|---|
| Электронный | Управление от соленоида | Электрический импульс (опционально) или отключение питания (стандарт) |
| Термический | Плавление предохранителя | Температура > 138°C |
| Ручной | Непосредственное механическое воздействие | Механический удар по рычагу (опционально) |
Конструкция привода EV1
| Элемент | Описание |
|---|---|
| Привод | Четвертьоборотный гидравлический привод |
| Механизм | Односторонний гидравлический привод со спиральными пружинами |
| Энергия закрытия | Сжатые спиральные пружины создают необходимую энергию для мгновенного закрытия |
| Регулировка | Встроенный регулировочный винт для изменения скорости закрытия (исключение гидроудара) |
| Возврат в исходное положение | Ключом до DN 150, ручной редуктор для больших диаметров |
Таблица размеров SEPARSAFE® EV1
| DN | A (мм) | B (мм) | C (мм) | D (мм) | H (мм) | L (мм) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 40 | 297 | 54 | 33 | 78 | 161 | 352 | — |
| 50 | 282 | 64 | 43 | 96 | 205 | — | 15,5 |
| 65 | 289 | 82 | 46 | 113 | — | — | 17 |
| 80 | 297 | 93 | 46 | 148 | — | — | 17,5 |
| 100 | 311 | 107 | 52 | 150 | — | — | 18,5 |
Таблица размеров с ручным управлением и редуктором
Исполнение с ручным сбросом (Manual resetting)
| Тип | A (мм) | B (мм) | C (мм) | H (мм) | L (мм) | Масса (кг) |
|---|---|---|---|---|---|---|
| SVA P20 S | 414 | 60 | 177 | 221 | 514 | 10,5 |
| SVA P25 S | 468 | 74 | 188 | 251 | 730 | 14,5 |
Исполнение с отсоединяемым ручным редуктором (Manual clutching gear box)
| Тип | A (мм) | B (мм) | C (мм) | h (мм) | H (мм) | ∅V (мм) |
|---|---|---|---|---|---|---|
| SVA P20 S | 414 | 185 | 177 | 88 | 422 | 150 |
| SVA P25 S | 468 | 217 | 188 | 92 | 465 | 250 |
| SVA P30 S | 585 | 201 | 200 | 92 | 484 | 250 |
| SVA P40 S | 704 | 229 | 215 | 93 | 560 | 400 |
| SVA P50 S | 804 | 348 | 242 | 106 | 615 | 600 |
Состав системы SEPARSAFE® EV1 (разборная схема)
| Компонент | Описание | Обозначение |
|---|---|---|
| Ручной сброс | Рычаг для ручного управления | Ruční seřizování / Manual resetting |
| Блок управления | IP 65, концевые выключатели | IP 65 spínače koncových poloh / IP 65 limit switch box |
| Переходник с концевым индукционным выключателем | Индуктивный датчик положения | Lucerna s koncovým indukčním spínačem |
| Система SEPARSAFE® | Основной блок клапана | SEPARSAFE® systém / SEPARSAFE® system |
| Запорный клапан | Дисковый поворотный затвор | Uzavírací klapka / Butterfly valve |
| Ручной редуктор | Отсоединяемая ручная передача | Odpojitelná ruční převodovka / Manual clutching gear box |
Сводная таблица сравнения SEPARSAFE®
| Параметр | SEPARSAFE® (базовая) | SEPARSAFE® "Evolution" EV1 |
|---|---|---|
| Номинальный диаметр | DN 50–300 | DN 40–100 (таблица), до DN 300 |
| Рабочее давление | 20 бар | 20 бар |
| Принцип безопасности | Одинарный | Двойной независимый |
| Термическая защита | Плавкий предохранитель 138°C | Плавкий предохранитель 138°C |
| Дистанционное управление | Опционально | Соленоид (стандарт/опция) |
| Ручное управление | Стандарт | Стандарт + редуктор для крупных DN |
| Скорость закрытия | Фиксированная | Регулируемая (винт настройки) |
| Индикация положения | Опционально | Концевые выключатели IP 65 |
| Взрывозащита | ATEX 94/9/CE | ATEX 94/9/CE |
| Пожарная безопасность | BS 6755, API SPEC 6 FA | BS 6755, API SPEC 6 FA |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
