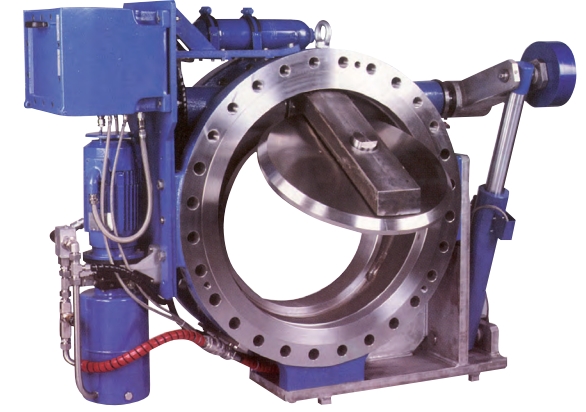

Клапан обратный противопожарный для перекачки из одного резервуара в другой ABO SEPARFEU BABE Dn 400
Код товара 1845354
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
SEPARFEU BABE — это серия противопожарных обратных клапанов (Fire Safe Check Valves) производства чешской компании ABO valve, предназначенная для обеспечения безопасной перекачки жидкостей из одного резервуара в другой.
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА SEPARFEU BABE
| Позиция | Код | Расшифровка |
|---|---|---|
| SEPARFEU | SEPARFEU | Серия противопожарных (fire safe) клапанов |
| BABE | BABE | Тип клапана (обратный / check valve) |
| DN | 80-800 | Номинальный диаметр (мм) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные параметры
| Параметр | Значение |
|---|---|
| Тип клапана | Обратный противопожарный (Fire Safe Check Valve) |
| Назначение | Перекачка из одного резервуара в другой |
| Номинальные диаметры (DN) | 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 |
| Условное давление (PN) | PN10, PN16, PN25 (в зависимости от диаметра) |
| Температура рабочей среды | От -20°C до +200°C (стандарт), до +325°C (Fire Safe версия) |
| Рабочая среда | Нефтепродукты, топливо, масло, промышленные жидкости |
| Тип уплотнения | Fire Safe (R-PTFE + INCONEL) / Metal-Metal |
| Класс герметичности | Class A (по EN 12266-1, ISO 5208) |
| Стандарты | EN 593, EN 12266-1, ISO 5208, API 598, API 609 |
| Фланцевое соединение | EN 1092-1 (PN10/PN16/PN25), ASME B16.5 Class 150/300 |
Материалы конструкции (типовые для серии 2E/3E с Fire Safe уплотнением)
| Деталь | Материал |
|---|---|
| Корпус | Углеродистая сталь 1.0625 (A216 WCB), низкотемпературная сталь 1.1156 (A352 LCC), нержавеющая сталь 1.4408 (A351 CF8M) |
| Диск | Нержавеющая сталь 1.4408 (CF8M), 1.4409 (CF3M), 1.4027 (CA-40) |
| Уплотнительное кольцо | R-PTFE (PTFE с 25% стекловолокна) + INCONEL 718 (Fire Safe версия) |
| Шток | Нержавеющая сталь 1.4462 (дуплекс), 1.4021 (AISI 420) |
| Фланцевое уплотнение | Графит (мин. 98%) |
| Крепеж | Нержавеющая сталь A4 |
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС (типовые значения)
| DN | Длина L (мм) | Высота H (мм) | Вес (кг) |
|---|---|---|---|
| 80 | 114 | 180 | 8-12 |
| 100 | 127 | 195 | 10-15 |
| 150 | 165 | 230 | 18-25 |
| 200 | 190 | 275 | 28-38 |
| 250 | 216 | 315 | 42-55 |
| 300 | 254 | 360 | 58-75 |
| 350 | 279 | 400 | 78-100 |
| 400 | 305 | 445 | 105-135 |
| 450 | 337 | 490 | 140-175 |
| 500 | 381 | 540 | 185-230 |
| 600 | 432 | 630 | 280-350 |
| 700 | 520 | 720 | 420-520 |
| 800 | 580 | 810 | 580-720 |
Примечание: Точные размеры и вес зависят от конкретной модификации (Wafer/Lug/Double Flanged) и материала корпуса.
КОЭФФИЦИЕНТЫ ПРОПУСКНОЙ СПОСОБНОСТИ (KV/CV)
| DN | KV (м³/ч) | CV (галлон/мин) |
|---|---|---|
| 80 | 312 | 364 |
| 100 | 456 | 532 |
| 150 | 1125 | 1313 |
| 200 | 1950 | 2277 |
| 250 | 3100 | 3619 |
| 300 | 4510 | 5265 |
| 350 | 6120 | 7145 |
| 400 | 8605 | 10046 |
| 450 | 9419 | 10926 |
| 500 | 11674 | 13542 |
| 600 | 16914 | 19620 |
| 700 | 22000 | 25650 |
| 800 | 28500 | 33200 |
РАБОЧИЕ ДАВЛЕНИЯ И МОМЕНТЫ ОТКРЫВАНИЯ
| DN | PN16 (бар) | PN25 (бар) | Момент открывания (Н·м) при PN16 |
|---|---|---|---|
| 80 | 16 | 25 | 50 |
| 100 | 16 | 25 | 77 |
| 150 | 16 | 25 | 145 |
| 200 | 16 | 25 | 278 |
| 250 | 16 | 25 | 567 |
| 300 | 16 | 25 | 650 |
| 350 | 16 | 25 | 1378 |
| 400 | 16 | 25 | 2248 |
| 450 | 16 | 25 | 2569 |
| 500 | 16 | 25 | 3090 |
| 600 | 16 | 25 | 4300 |
| 700 | 10 | 16 | 6200 |
| 800 | 10 | 16 | 8780 |
СЕРТИФИКАТЫ И СТАНДАРТЫ
| Стандарт/Сертификат | Описание |
|---|---|
| ISO 9001:2015 | Система менеджмента качества |
| ISO 14001 | Экологический менеджмент |
| ISO 45001 | Охрана труда и безопасность |
| 2014/68/EU (PED) | Директива по оборудованию под давлением |
| 2014/34/EU (ATEX) | Взрывозащита (по запросу) |
| TA-LUFT | Герметичность штока (по запросу) |
| EN 12266-1 | Испытания на герметичность - Class A |
| ISO 5208 | Испытания на герметичность - Class A |
| API 598 | Испытания клапанов нефтяной промышленности |
| API 609 | Бабочковые клапаны для нефтяной промышленности |
| SIL 2/3 | Функциональная безопасность (по запросу) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
