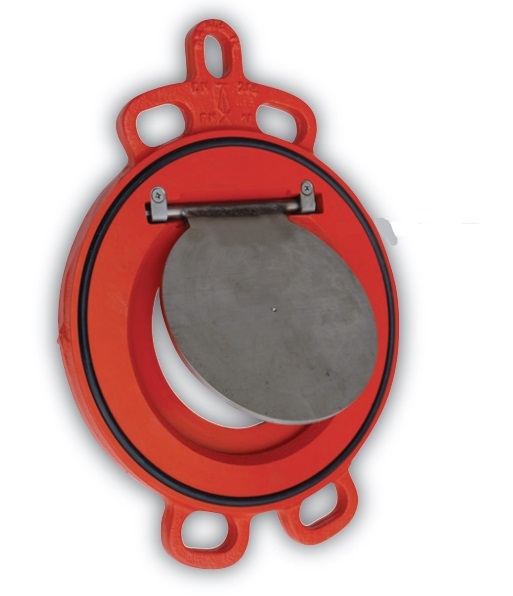

Серия 824F — это линейка межфланцевых обратных створчатых клапанов (swing check valves) чешского производителя ABO valve, предназначенных для предотвращения обратного потока рабочей среды в трубопроводных системах.
Расшифровка обозначения типа
| Код | Значение |
|---|---|
| 824 | Серия обратных клапанов (створчатый тип) с уплотнением EPDM |
| F | Межфланцевое исполнение (Wafer-type) |
| DN | Условный диаметр прохода (мм) |
| PN | Номинальное давление (бар) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 824F
| Параметр | Значение |
|---|---|
| Тип клапана | Обратный створчатый (Swing check valve) |
| Исполнение | Межфланцевое (Wafer-type) |
| Номинальный диаметр (DN) | 50 – 300 мм |
| Номинальное давление (PN) | PN 10 / PN 16 |
| Температурный диапазон | -25°C … +125°C |
| Рабочая среда | Чистая и сточная вода, отопление, канализация, масла, густые и вязкие жидкости |
| Класс герметичности | Класс А по ČSN EN 12266-1, ISO 5208 |
| Направление установки | Горизонтальное и вертикальное |
МАТЕРИАЛЫ КОНСТРУКЦИИ
| Деталь | Материал | Стандарт/Марка |
|---|---|---|
| Корпус | Высокопрочный чугун | 0.7040 (GGG40) |
| Диск (створка) | Нержавеющая сталь | 1.4308 (CF8) |
| Уплотнение седла | EPDM | -25°C / +125°C |
| Держатель диска | Нержавеющая сталь | 1.4308 (CF8) |
| Болты | Нержавеющая сталь | 1.4301 (AISI 304) |
| Уплотнение фланца | Эластомер | - |
Специальные исполнения: Viton, Silicone — под заказ
ПРИМЕНЯЕМЫЕ СТАНДАРТЫ
| Стандарт | Описание |
|---|---|
| ČSN EN 12266-1 | Испытания на герметичность, Класс А |
| ISO 5208 | Испытания на герметичность, Класс А |
| EN ISO 6708 | Фланцевое соединение — номинальные размеры |
| EN 1092-1,2 | Фланцевое соединение |
| EN 12334 | Рабочий стандарт для обратных клапанов |
| EN 19 | Маркировка |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (СТАНДАРТНОЕ ИСПОЛНЕНИЕ)
| DN | D (мм) | E (мм) | A (мм) | H (мм) | C (мм) | Масса (кг) |
|---|---|---|---|---|---|---|
| 50 | 99 | 18 | 25 | 125 | 64 | 1,3 |
| 65 | 118 | 20 | 38 | 135 | 72 | 1,8 |
| 80 | 132 | 20 | 46 | 143 | 93 | 2,3 |
| 100 | 158 | 20 | 72 | 158 | 107 | 2,6 |
| 125 | 184 | 22 | 95 | 170 | 119 | 3,5 |
| 150 | 212 | 22 | 114 | 183 | 133 | 4,5 |
| 200 | 268 | 22 | 140 | 215 | 166 | 7,0 |
| 250 | 319 | 29 | 185 | 246 | 198 | 12,0 |
| 300 | 370 | 38 | 216 | 284 | 234 | 21,5 |
Размеры приведены в мм
ПОЛНАЯ ТАБЛИЦА МОДЕЛЕЙ СЕРИИ 824F
| Полное обозначение | DN | PN | Уплотнение | Температура | Масса (кг) |
|---|---|---|---|---|---|
| 824F DN 50 PN 10 | 50 | 10 | EPDM | -25°C … +125°C | 1,3 |
| 824F DN 50 PN 16 | 50 | 16 | EPDM | -25°C … +125°C | 1,3 |
| 824F DN 65 PN 10 | 65 | 10 | EPDM | -25°C … +125°C | 1,8 |
| 824F DN 65 PN 16 | 65 | 16 | EPDM | -25°C … +125°C | 1,8 |
| 824F DN 80 PN 10 | 80 | 10 | EPDM | -25°C … +125°C | 2,3 |
| 824F DN 80 PN 16 | 80 | 16 | EPDM | -25°C … +125°C | 2,3 |
| 824F DN 100 PN 10 | 100 | 10 | EPDM | -25°C … +125°C | 2,6 |
| 824F DN 100 PN 16 | 100 | 16 | EPDM | -25°C … +125°C | 2,6 |
| 824F DN 125 PN 10 | 125 | 10 | EPDM | -25°C … +125°C | 3,5 |
| 824F DN 125 PN 16 | 125 | 16 | EPDM | -25°C … +125°C | 3,5 |
| 824F DN 150 PN 10 | 150 | 10 | EPDM | -25°C … +125°C | 4,5 |
| 824F DN 150 PN 16 | 150 | 16 | EPDM | -25°C … +125°C | 4,5 |
| 824F DN 200 PN 10 | 200 | 10 | EPDM | -25°C … +125°C | 7,0 |
| 824F DN 200 PN 16 | 200 | 16 | EPDM | -25°C … +125°C | 7,0 |
| 824F DN 250 PN 16 | 250 | 16 | EPDM | -25°C … +125°C | 12,0 |
| 824F DN 300 PN 16 | 300 | 16 | EPDM | -25°C … +125°C | 21,5 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
