ALFA LAVAL
SMP-BCA Клапан противосмесительный
Клапан обратный материал уплотнения EPDM ABO 824F Dn 65 Pn 10
Код товара 1845169Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

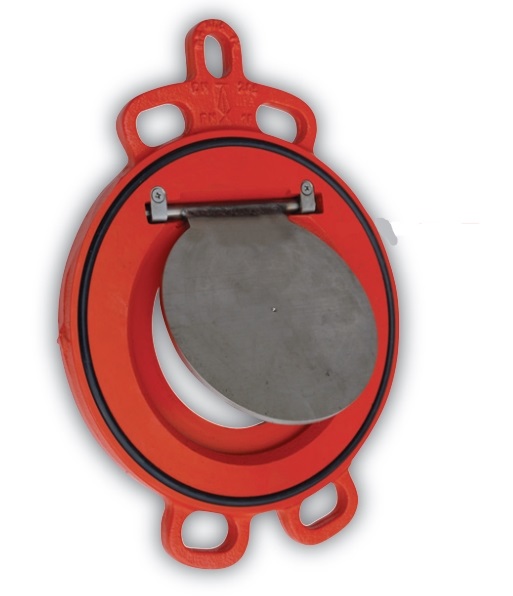

Серия 824F — это линейка межфланцевых обратных створчатых клапанов (swing check valves) чешского производителя ABO valve, предназначенных для предотвращения обратного потока рабочей среды в трубопроводных системах.
Расшифровка обозначения типа
| Код | Значение |
|---|---|
| 824 | Серия обратных клапанов (створчатый тип) с уплотнением EPDM |
| F | Межфланцевое исполнение (Wafer-type) |
| DN | Условный диаметр прохода (мм) |
| PN | Номинальное давление (бар) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 824F
| Параметр | Значение |
|---|---|
| Тип клапана | Обратный створчатый (Swing check valve) |
| Исполнение | Межфланцевое (Wafer-type) |
| Номинальный диаметр (DN) | 50 – 300 мм |
| Номинальное давление (PN) | PN 10 / PN 16 |
| Температурный диапазон | -25°C … +125°C |
| Рабочая среда | Чистая и сточная вода, отопление, канализация, масла, густые и вязкие жидкости |
| Класс герметичности | Класс А по ČSN EN 12266-1, ISO 5208 |
| Направление установки | Горизонтальное и вертикальное |
МАТЕРИАЛЫ КОНСТРУКЦИИ
| Деталь | Материал | Стандарт/Марка |
|---|---|---|
| Корпус | Высокопрочный чугун | 0.7040 (GGG40) |
| Диск (створка) | Нержавеющая сталь | 1.4308 (CF8) |
| Уплотнение седла | EPDM | -25°C / +125°C |
| Держатель диска | Нержавеющая сталь | 1.4308 (CF8) |
| Болты | Нержавеющая сталь | 1.4301 (AISI 304) |
| Уплотнение фланца | Эластомер | - |
Специальные исполнения: Viton, Silicone — под заказ
ПРИМЕНЯЕМЫЕ СТАНДАРТЫ
| Стандарт | Описание |
|---|---|
| ČSN EN 12266-1 | Испытания на герметичность, Класс А |
| ISO 5208 | Испытания на герметичность, Класс А |
| EN ISO 6708 | Фланцевое соединение — номинальные размеры |
| EN 1092-1,2 | Фланцевое соединение |
| EN 12334 | Рабочий стандарт для обратных клапанов |
| EN 19 | Маркировка |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (СТАНДАРТНОЕ ИСПОЛНЕНИЕ)
| DN | D (мм) | E (мм) | A (мм) | H (мм) | C (мм) | Масса (кг) |
|---|---|---|---|---|---|---|
| 50 | 99 | 18 | 25 | 125 | 64 | 1,3 |
| 65 | 118 | 20 | 38 | 135 | 72 | 1,8 |
| 80 | 132 | 20 | 46 | 143 | 93 | 2,3 |
| 100 | 158 | 20 | 72 | 158 | 107 | 2,6 |
| 125 | 184 | 22 | 95 | 170 | 119 | 3,5 |
| 150 | 212 | 22 | 114 | 183 | 133 | 4,5 |
| 200 | 268 | 22 | 140 | 215 | 166 | 7,0 |
| 250 | 319 | 29 | 185 | 246 | 198 | 12,0 |
| 300 | 370 | 38 | 216 | 284 | 234 | 21,5 |
Размеры приведены в мм
ПОЛНАЯ ТАБЛИЦА МОДЕЛЕЙ СЕРИИ 824F
| Полное обозначение | DN | PN | Уплотнение | Температура | Масса (кг) |
|---|---|---|---|---|---|
| 824F DN 50 PN 10 | 50 | 10 | EPDM | -25°C … +125°C | 1,3 |
| 824F DN 50 PN 16 | 50 | 16 | EPDM | -25°C … +125°C | 1,3 |
| 824F DN 65 PN 10 | 65 | 10 | EPDM | -25°C … +125°C | 1,8 |
| 824F DN 65 PN 16 | 65 | 16 | EPDM | -25°C … +125°C | 1,8 |
| 824F DN 80 PN 10 | 80 | 10 | EPDM | -25°C … +125°C | 2,3 |
| 824F DN 80 PN 16 | 80 | 16 | EPDM | -25°C … +125°C | 2,3 |
| 824F DN 100 PN 10 | 100 | 10 | EPDM | -25°C … +125°C | 2,6 |
| 824F DN 100 PN 16 | 100 | 16 | EPDM | -25°C … +125°C | 2,6 |
| 824F DN 125 PN 10 | 125 | 10 | EPDM | -25°C … +125°C | 3,5 |
| 824F DN 125 PN 16 | 125 | 16 | EPDM | -25°C … +125°C | 3,5 |
| 824F DN 150 PN 10 | 150 | 10 | EPDM | -25°C … +125°C | 4,5 |
| 824F DN 150 PN 16 | 150 | 16 | EPDM | -25°C … +125°C | 4,5 |
| 824F DN 200 PN 10 | 200 | 10 | EPDM | -25°C … +125°C | 7,0 |
| 824F DN 200 PN 16 | 200 | 16 | EPDM | -25°C … +125°C | 7,0 |
| 824F DN 250 PN 16 | 250 | 16 | EPDM | -25°C … +125°C | 12,0 |
| 824F DN 300 PN 16 | 300 | 16 | EPDM | -25°C … +125°C | 21,5 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
