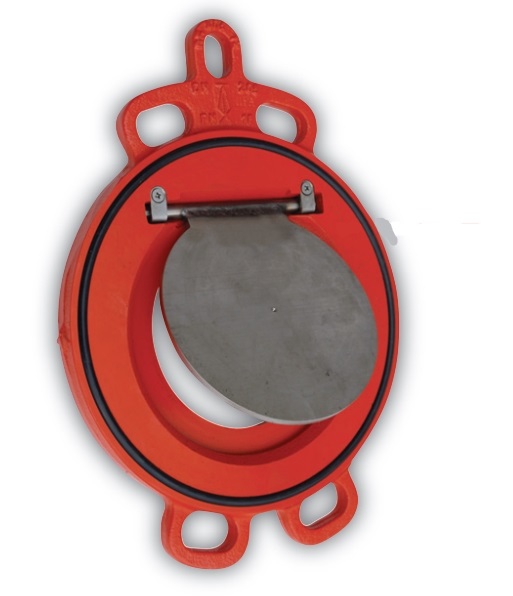

Клапан обратный с рабочим давлением до 24 бар материал уплотнения EPDM ABO 824 Dn 50 Pn 16
Код товара 1845139
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ABO VALVE 824 — это межфланцевый створчатый обратный клапан (swing check valve) с уплотнением из EPDM (этиленпропиленового каучука). Клапан относится к серии 800 и предназначен для предотвращения обратного потока жидкости в трубопроводных системах.
Расшифровка обозначения типа
| Позиция | Код | Расшифровка |
|---|---|---|
| 1-3 | 824 | Серия 800 + материал уплотнения EPDM |
| 4 | F | Тип корпуса (межфланцевый — Wafer type) |
| 5-7 | Dn XXX | Номинальный диаметр (050, 065, 080, 100, 125, 150, 200, 250, 300) |
| 8-10 | Pn XX | Номинальное давление (10 или 16) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общее описание серии
| Параметр | Значение |
|---|---|
| Тип | Клапан обратный межфланцевый створчатый (Swing check valve) |
| Серия | 800 (маркировка 824 — с EPDM уплотнением) |
| Номинальный диаметр (DN) | 50 – 300 мм |
| Номинальное давление (PN) | PN 10 / PN 16 |
| Максимальное рабочее давление | 16 бар |
| Температурный диапазон | -25°C до +125°C |
| Рабочая среда | Вода, системы отопления, масла, сточные воды, вязкие жидкости |
| Материал уплотнения | EPDM (этиленпропиленовый каучук) |
| Тип установки | Горизонтальная и вертикальная |
Материалы конструкции
| Поз. | Наименование | Материал |
|---|---|---|
| 1 | Корпус | Чугун с шаровидным графитом 0.7040 (GGG40) |
| 2 | Затвор (створка) | Нержавеющая сталь 1.4308 (CF8) |
| 3 | Седло (уплотнение) | EPDM (-25°C до +125°C) |
| 4 | Держатель | Нержавеющая сталь 1.4308 (CF8) |
| 5 | Болт | Нержавеющая сталь 1.4301 (AISI 304) |
| 6 | Фланцевое уплотнение | Эластомер |
Габаритные размеры и вес
| DN (мм) | Дюйм | A (мм) | C (мм) | D (мм) | E (мм) | F (мм) | H (мм) | Вес (кг) |
|---|---|---|---|---|---|---|---|---|
| 50 | 2" | 22 | 64 | 99 | 18 | 130 | 152 | 1,3 |
| 65 | 2½" | 38 | 72 | 118 | 20 | 142 | 135 | 1,8 |
| 80 | 3" | 44 | 93 | 132 | 20 | 150 | 142 | 2,3 |
| 100 | 4" | 70 | 107 | 158 | 20 | 112 | 157 | 2,6 |
| 125 | 5" | 95 | 119 | 184 | 22 | 120 | 169 | 3,5 |
| 150 | 6" | 114 | 133 | 212 | 22 | 137 | 185 | 4,5 |
| 200 | 8" | 140 | 166 | 268 | 22 | 159 | 214 | 7,0 |
| 250 | 10" | 185 | 198 | 319 | 29 | 141 | 246 | 12,0 |
| 300 | 12" | 216 | 234 | 370 | 38 | 162 | 284 | 21,5 |
Технические характеристики по моделям
| Модель | DN (мм) | PN | Макс. давление (бар) | Температура | Уплотнение | Вес (кг) |
|---|---|---|---|---|---|---|
| 824 Dn 50 Pn 10 | 50 | 10 | 16 | -25°C ÷ +125°C | EPDM | 1,3 |
| 824 Dn 50 Pn 16 | 50 | 16 | 16 | -25°C ÷ +125°C | EPDM | 1,3 |
| 824 Dn 65 Pn 10 | 65 | 10 | 16 | -25°C ÷ +125°C | EPDM | 1,8 |
| 824 Dn 65 Pn 16 | 65 | 16 | 16 | -25°C ÷ +125°C | EPDM | 1,8 |
| 824 Dn 80 Pn 10 | 80 | 10 | 16 | -25°C ÷ +125°C | EPDM | 2,3 |
| 824 Dn 80 Pn 16 | 80 | 16 | 16 | -25°C ÷ +125°C | EPDM | 2,3 |
| 824 Dn 100 Pn 10 | 100 | 10 | 16 | -25°C ÷ +125°C | EPDM | 2,6 |
| 824 Dn 100 Pn 16 | 100 | 16 | 16 | -25°C ÷ +125°C | EPDM | 2,6 |
| 824 Dn 125 Pn 10 | 125 | 10 | 16 | -25°C ÷ +125°C | EPDM | 3,5 |
| 824 Dn 125 Pn 16 | 125 | 16 | 16 | -25°C ÷ +125°C | EPDM | 3,5 |
| 824 Dn 150 Pn 10 | 150 | 10 | 16 | -25°C ÷ +125°C | EPDM | 4,5 |
| 824 Dn 150 Pn 16 | 150 | 16 | 16 | -25°C ÷ +125°C | EPDM | 4,5 |
| 824 Dn 200 Pn 10 | 200 | 10 | 16 | -25°C ÷ +125°C | EPDM | 7,0 |
| 824 Dn 200 Pn 16 | 200 | 16 | 16 | -25°C ÷ +125°C | EPDM | 7,0 |
| 824 Dn 250 Pn 10 | 250 | 10 | 16 | -25°C ÷ +125°C | EPDM | 12,0 |
| 824 Dn 250 Pn 16 | 250 | 16 | 16 | -25°C ÷ +125°C | EPDM | 12,0 |
| 824 Dn 300 Pn 10 | 300 | 10 | 16 | -25°C ÷ +125°C | EPDM | 21,5 |
| 824 Dn 300 Pn 16 | 300 | 16 | 16 | -25°C ÷ +125°C | EPDM | 21,5 |
Применяемые стандарты
| Стандарт | Описание |
|---|---|
| EN 12266-1 | Испытания на герметичность — Класс A |
| ISO 5208 | Испытания на герметичность — Класс A |
| EN 1092-1,2 | Фланцевое соединение |
| EN ISO 6708 | Соединение между фланцами |
| EN 12334 | Рабочий стандарт |
| EN 19 | Маркировка |
| EN 558 | Строительная длина |
| 97/23/CE (PED) | Директива по оборудованию под давлением (Категория III, модуль B) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
