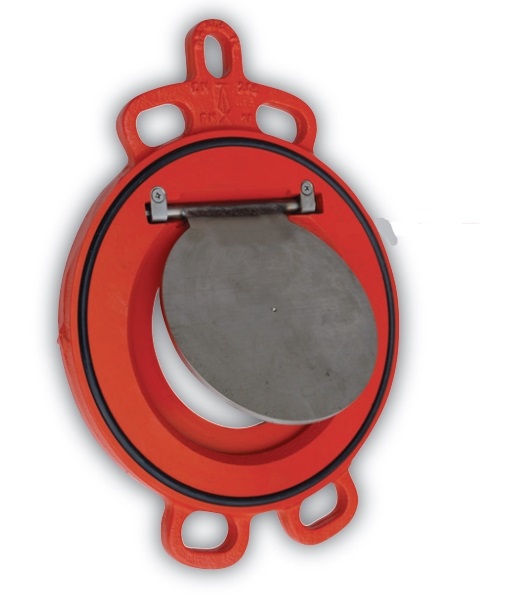

Клапан обратный с рабочим давлением до 24 бар материал уплотнения NBR ABO 814 Dn 50 Pn 10
Код товара 1845084
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия 814 — это система кодировки материала седла (уплотнения) из NBR (нитрильного каучука) для обратных дисковых затворов (клапанов) серии 800, а не отдельная серия клапанов.
РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА
| Код | Значение | Описание |
|---|---|---|
| 814 | Материал седла | NBR (нитрильный каучук), -10°C до +100°C |
| 824 | Материал седла | EPDM, -25°C до +125°C |
| DN 50-300 | Условный диаметр | Диапазон размеров от DN 50 до DN 300 |
| PN 10/16 | Номинальное давление | Фланцевое соединение PN 10 или PN 16 |
| Серия 800 | Серия клапана | Обратный дисковый затвор (swing check valve) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 800 (с седлом 814 NBR)
| Параметр | Значение |
|---|---|
| Тип клапана | Обратный дисковый затвор (межфланцевый) |
| Маркировка седла | 814 (NBR) |
| Диапазон DN | DN 50 – DN 300 (2" – 12") |
| Номинальное давление | PN 10 / PN 16 |
| Максимальное рабочее давление | 16 бар (для PN 16), 10 бар (для PN 10) |
| Температурный диапазон | -10°C до +100°C (ограничение NBR) |
| Рабочая среда | Чистая и сточная вода, отопление, канализация, масла, густые и вязкие жидкости |
| Направление установки | Горизонтальное и вертикальное |
| Конструкция | Межфланцевая (wafer type) |
| Стандарт герметичности | EN 12266-1, Class A; ISO 5208, Class A |
| Стандарт фланцевого соединения | EN ISO 6708, EN 1092-1,2 |
| Рабочий стандарт | EN 12334 |
| Маркировка | EN 19 |
МАТЕРИАЛЫ КОНСТРУКЦИИ (серия 800 с седлом 814)
| Поз. | Наименование детали | Материал |
|---|---|---|
| 1 | Корпус | Высокопрочный чугун GGG 40 (ковкий чугун 0.7040) |
| 2 | Диск | Нержавеющая сталь 1.4308 (CF8, AISI 304) |
| 3 | Седло (уплотнение) | NBR (маркировка 814) |
| 4 | Удерживающий элемент | Нержавеющая сталь 1.4308 (CF8) |
| 5 | Болт | Нержавеющая сталь 1.4301 (AISI 304) |
| 6 | Фланцевое уплотнение | Эластомер |
Покрытие: Эпоксидная краска оранжевого цвета RAL 2002, толщина 80 мкм (по запросу возможно увеличение толщины).
ПОДОБНЫЕ МОДЕЛИ СЕРИИ 800 С СЕДЛОМ 814 (NBR)
| Полное обозначение | DN (мм) | PN | Материал седла | Давление (бар) | Температура | Масса (кг)* |
|---|---|---|---|---|---|---|
| 814 DN 50 PN 10 | 50 | 10 | NBR | 10 | -10°C ÷ +100°C | 1,3 |
| 814 DN 50 PN 16 | 50 | 16 | NBR | 16 | -10°C ÷ +100°C | 1,3 |
| 814 DN 65 PN 10 | 65 | 10 | NBR | 10 | -10°C ÷ +100°C | 1,8 |
| 814 DN 65 PN 16 | 65 | 16 | NBR | 16 | -10°C ÷ +100°C | 1,8 |
| 814 DN 80 PN 10 | 80 | 10 | NBR | 10 | -10°C ÷ +100°C | 2,3 |
| 814 DN 80 PN 16 | 80 | 16 | NBR | 16 | -10°C ÷ +100°C | 2,3 |
| 814 DN 100 PN 10 | 100 | 10 | NBR | 10 | -10°C ÷ +100°C | 2,6 |
| 814 DN 100 PN 16 | 100 | 16 | NBR | 16 | -10°C ÷ +100°C | 2,6 |
| 814 DN 125 PN 10 | 125 | 10 | NBR | 10 | -10°C ÷ +100°C | 3,5 |
| 814 DN 125 PN 16 | 125 | 16 | NBR | 16 | -10°C ÷ +100°C | 3,5 |
| 814 DN 150 PN 10 | 150 | 10 | NBR | 10 | -10°C ÷ +100°C | 4,5 |
| 814 DN 150 PN 16 | 150 | 16 | NBR | 16 | -10°C ÷ +100°C | 4,5 |
| 814 DN 200 PN 10 | 200 | 10 | NBR | 10 | -10°C ÷ +100°C | 7,0 |
| 814 DN 200 PN 16 | 200 | 16 | NBR | 16 | -10°C ÷ +100°C | 7,0 |
| 814 DN 250 PN 10 | 250 | 10 | NBR | 10 | -10°C ÷ +100°C | 12,0 |
| 814 DN 250 PN 16 | 250 | 16 | NBR | 16 | -10°C ÷ +100°C | 12,0 |
| 814 DN 300 PN 10 | 300 | 10 | NBR | 10 | -10°C ÷ +100°C | 21,5 |
| 814 DN 300 PN 16 | 300 | 16 | NBR | 16 | -10°C ÷ +100°C | 21,5 |
*Масса указана для базовой конструкции без привода
ГАБАРИТНЫЕ РАЗМЕРЫ (серия 800, DN 50-300)
| DN | A (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 50 | 22 | 65 | 102 | 18 | 131 | 127 | 1,3 |
| 65 | 38 | 72 | 118 | 20 | 142 | 135 | 1,8 |
| 80 | 44 | 93 | 135 | 20 | 150 | 143 | 2,3 |
| 100 | 70 | 107 | 160 | 20 | — | 158 | 2,6 |
| 125 | 95 | 119 | 185 | 22 | — | 170 | 3,5 |
| 150 | 114 | 133 | 215 | 22 | — | 186 | 4,5 |
| 200 | 140 | 166 | 274 | 22 | — | 215 | 7,0 |
| 250 | 185 | 201 | 319 | 29 | — | 250 | 12,0 |
| 300 | 216 | 234 | 370 | 38 | — | 284 | 21,5 |
ОСНОВНЫЕ ОСОБЕННОСТИ СЕРИИ 800 С СЕДЛОМ 814
| Особенность | Описание |
|---|---|
| Простая конструкция | Легкий монтаж и обслуживание |
| Прямая установка | Между фланцами DIN без дополнительных креплений |
| Короткая строительная длина | Экономия пространства в трубопроводе |
| Низкий вес | Упрощает транспортировку и монтаж |
| Универсальность установки | Горизонтальное и вертикальное положение |
| Долговечность | Высокопрочный чугун GGG40 и нержавеющая сталь AISI 304 |
| Герметичность | Класс A по EN 12266-1 и ISO 5208 |
| Соответствие директивам | 97/23/CE — оборудование под давлением (Категория III, модуль B) |
