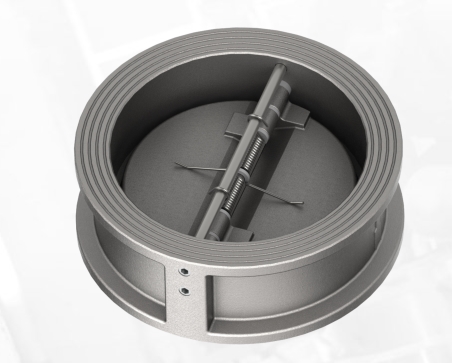

Клапан обратный двойной пластинчатый с рабочим давлением до 24 бар ABO 700 HP Dn 80 Pn 10
Код товара 1845035
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия 700 HP (High Pressure) — это обратные дисковые затворы с двумя створками (двойной пластинчатый клапан), предназначенные для работы с давлением до 24 бар. Стандартная серия 700 работает с PN 10/16, но модификация HP расширяет диапазон до PN 25.
Обозначение типа — расшифровка
| Позиция | Код | Значение |
|---|---|---|
| 1-3 | 700 | Серия обратного клапана с двумя створками |
| 4-5 | HP | Исполнение высокого давления (High Pressure), рабочее давление до 24 бар |
| 6-7 | Dn | Диаметр номинальный (DN) |
| 8-10 | 50-600 | Значение DN в мм (50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600) |
| 11-12 | Pn | Номинальное давление |
| 13-14 | 10/16/25 | Значение PN (10, 16 или 25 бар) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Технические характеристики серии 700 HP
| Параметр | Значение |
|---|---|
| Тип клапана | Обратный двойной пластинчатый (двухстворчатый) |
| Диапазон DN | 50 – 600 мм (2" – 24") |
| Диапазон PN | 10, 16, 25 бар |
| Максимальное рабочее давление | До 24 бар |
| Температурный диапазон | От -25°C до +125°C |
| Применение | Сточные воды, канализация, густые и вязкие жидкости, вода |
| Тип присоединения | Межфланцевое (устанавливается между фланцами) |
Материалы конструкции (серия 700)
| Элемент | Материал | Дополнительные варианты |
|---|---|---|
| Корпус | Серый чугун GG25 | Высокопрочный чугун GGG 40, углеродистая сталь, нержавеющая сталь CF8M |
| Диск | Нержавеющая сталь | Нержавеющая сталь CF8M, углеродистая сталь, высокопрочный чугун GGG 40, алюминиевая бронза C954 |
| Уплотнение | NBR (стандарт) | EPDM, FPM (Viton), металл |
| Ось | Нержавеющая сталь | Нержавеющая сталь AISI 304, AISI 316L |
| Пружина | Нержавеющая сталь | Нержавеющая сталь AISI 302, AISI 316L |
Габаритные размеры серии 700 (DN 50-600)
| DN | L (мм) | Диаметр D (мм) | a (мм) | b (мм) | r (мм) | Масса (кг) | ||
|---|---|---|---|---|---|---|---|---|
| PN 10 | PN 16 | PN 25 | ||||||
| 50 | 43 | 109 | 109 | 109 | 58 | 12 | 33 | 1,5 |
| 65 | 46 | 129 | 129 | 129 | 58 | 12 | 33 | 2,4 |
| 80 | 64 | 144 | 144 | 144 | 70 | 18 | 41 | 3,8 |
| 100 | 64 | 164 | 164 | 164 | 95 | 28 | 52 | 5 |
| 125 | 70 | 194 | 194 | 194 | 128 | 33 | 70 | 6,8 |
| 150 | 76 | 220 | 220 | 220 | 132 | 35 | 70 | 8 |
| 200 | 89 | 275 | 275 | 284 | 192 | 60 | 104 | 15 |
| 250 | 114 | 330 | 330 | 341 | 244 | 81 | 126 | 27 |
| 300 | 114 | 380 | 380 | 403 | 295 | 100 | 153 | 34 |
| 350 | 127 | 440 | 440 | 460 | 320 | 108 | 168 | 53 |
| 400 | 140 | 491 | 491 | 515 | 380 | 137 | 195 | 70 |
| 450 | 152 | 541 | 541 | - | 420 | 152 | 217 | 100 |
| 500 | 152 | 596 | 596 | - | 480 | 175 | 247 | 130 |
| 600 | 178 | 698 | 698 | - | 585 | 222 | 299 | 180 |
Сравнение стандартной серии 700 и серии 700 HP
| Характеристика | Серия 700 (стандарт) | Серия 700 HP |
|---|---|---|
| Диапазон DN | 40 – 1200 мм | 50 – 600 мм |
| Диапазон PN | 10, 16 бар | 10, 16, 25 бар |
| Макс. рабочее давление | 16 бар | До 24 бар |
| Температурный диапазон | -25°C до +125°C | -25°C до +125°C |
| Применение | Водоснабжение, канализация, сточные воды | Густые и вязкие жидкости, высокое давление |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
