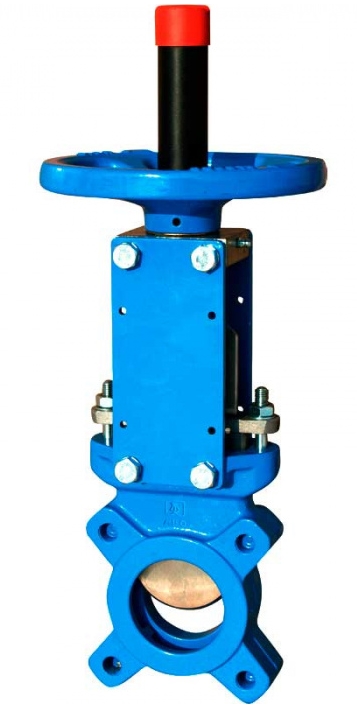

    Задвижка шиберно-ножевая корпус нержавеющая сталь бесфланцевый, нож нержавеющая сталь 1.4404, уплотнение Витон, с маховиком ABO 224B-65-2 Pn 6

    Код товара 1843139
    • edt
    Код товара 1843139
    • Задвижка шиберно-ножевая корпус нержавеющая сталь бесфланцевый, нож нержавеющая сталь 1.4404, уплотнение Витон, с маховиком ABO 224B-65-2 Pn 6 Задвижки
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия 224B — это нержавеющее исполнение шиберно-ножевых задвижек, аналогичное по конструкции сериям 200 и 300, но с корпусом из нержавеющей стали вместо чугуна.

    Структура кода: 224B-[DN]-[Исполнение]-[Давление]

    Позиция кода Значение Описание
    224B Серия Шиберно-ножевая задвижка, корпус нерж. сталь, бесфланцевая
    [DN] Условный проход 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200
    [Исполнение] Тип привода См. таблицу ниже
    [Давление] Класс давления Class 150, PN 6, PN 10, PN 16

    Расшифровка кода исполнения:

    Table

    Код исполнения Тип управления Описание
    -1 Рукоятка Ручное управление рукояткой (малые DN)
    -2 Маховик Ручное управление маховиком
    -3 Редуктор Ручное управление через редуктор (для больших DN)
    -4 Пневмопривод Пневматический привод
    -5 Электропривод Электрический привод

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Материалы деталей серии 224B

    № п/п Наименование детали Материал стандарт Альтернатива
    1 Корпус Нержавеющая сталь 1.4408 (CF8M) —
    2 Уплотнение Витон (FKM) EPDM, PTFE по запросу
    3 Нож Нержавеющая сталь 1.4404 (AISI 316L) 1.4306 (AISI 304L)
    4 Опорная пластина Углеродистая сталь 1.0036 (AISI 1052) —
    5 Масленка Конструкционная сталь 0.0553 + Zn —
    6 Шайба Нержавеющая сталь 1.4306 (AISI 304L) —
    7 Болт Нержавеющая сталь 1.4306 (AISI 304L) —
    8 Шпилька Нержавеющая сталь 1.4306 (AISI 304L) —
    9 Гайка Нержавеющая сталь 1.4306 (AISI 304L) —
    10 Вал Нержавеющая сталь 1.4305 (AISI 303) —
    11 Верхняя опора Углеродистая сталь 1.0036 (AISI 1052) —
    12 Гайка вала Латунь 2.0402 —
    13 Шайба Латунь 2.0402 —
    14 Регулировочный винт Нержавеющая сталь 1.4306 (AISI 304L) —
    15 Маховик Серый чугун 0.6025 (GG25) —
    16 Кожух Углеродистая сталь 1.0036 (AISI 1052) —
    17 Крышка Пластик —
    18 Уплотнительный элемент Нержавеющая сталь 1.4404 (AISI 316L) —
    19 Уплотнение EPDM —
    20 Дефлектор 15° Нержавеющая сталь 1.4404 (AISI 316L) —
    21 Усилительный элемент 8° Нержавеющая сталь 1.4404 (AISI 316L) —
    22 Гайка Нержавеющая сталь 1.4306 (AISI 304L) —
    23 Шайба Нержавеющая сталь 1.4306 (AISI 304L) —
    24 Шпилька Нержавеющая сталь 1.4306 (AISI 304L) —
    25 Уплотнительное кольцо EPDM —
    26 Уплотнение SYNT + PTFE —

    Габаритные размеры (на основе серии 200/300)

    DN (мм) A (мм) B (мм) C (мм) D (мм) E (мм) ØV (мм) ØK PN10 (мм) ANSI Class 150 (мм) P (кол-во отверстий) PN10
    50 40 90 60/220 284 425 200 125 120,6 4 M16
    65 40 90 68/260 308 450 200 145 139,7 4 M16
    80 50 90 90/303 334 480 200 160 152,4 8 M16
    100 50 90 105/360 374 520 200 180 190,5 8 M16
    125 50 100 118/428 413 600 250 210 215,9 8 M16
    150 60 100 135/493 465 650 250 240 241,3 8 M20
    200 60 120 170/632 582 820 300 295 298,4 8 M20
    250 70 120 202/767 682 1020 300 350 361,9 12 M20
    300 70 120 240/897 782 1120 300 400 431,8 12 M20
    350 96 192 255/1042 898 1380 400 460 476,2 16 M20
    400 100 192 295/1003 1003 1490 400 515 539,7 16 M24
    450 106 192 318/1093 1093 1580 500 565 577,8 20 M24
    500 110 192 345/1207 1207 1690 500 620 635 20 M24
    600 110 290 405/1410 1410 2030 500 725 749,3 20 M27

    Технические характеристики привода

    DN (мм) Макс. давление (бар) Момент Н·м Резьба на валу Число оборотов Открытие (мин⁻¹) Присоединение выдвижной шток тип А
    50 10 10 20×4 15 20 сек ISO/F10 A
    65 10 12 20×4 20 27 сек ISO/F10 A
    80 10 15 20×4 23 31 сек ISO/F10 A
    100 10 20 20×4 29 38 сек ISO/F10 A
    125 10 25 20×4 35 47 сек ISO/F10 A
    150 10 30 20×4 42 56 сек ISO/F10 A
    200 10 35 25×5 43 57 сек ISO/F10 A
    250 10 45 25×5 53 70 сек ISO/F10 A
    300 6 60 25×5 63 84 сек ISO/F10 A
    350 6 70 35×6 73 97 сек ISO/F10 A
    400 6 90 35×6 83 110 сек ISO/F10 A
    450 4 110 35×6 93 124 сек ISO/F10 A
    500 4 110 35×6 103 137 сек ISO/F10 A
    600 4 170 35×6 123 163 сек ISO/F14 A

    Соответствие стандартов

    Параметр Стандарт
    Тест на герметичность EN 12266-1, CLASS A¹
    ISO 5208, CLASS A¹
    API 598
    GOST Р 54808-2011, CLASS A¹
    Уплотнение металл-металл GOST Р 54808-2011, CLASS D
    Присоединение между фланцами EN 1092-1,2
    GOST 12815-80, вар. 1
    Обозначение EN 19
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
