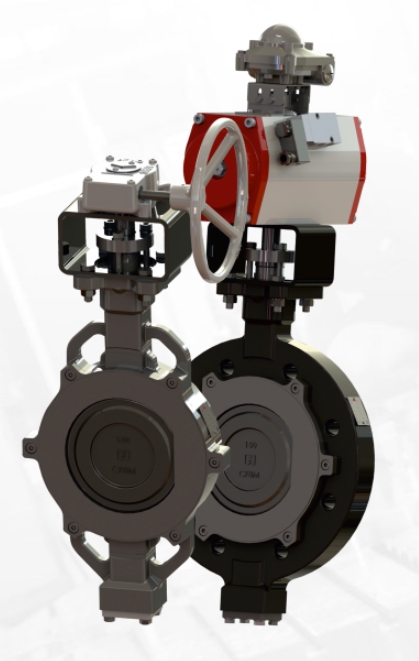

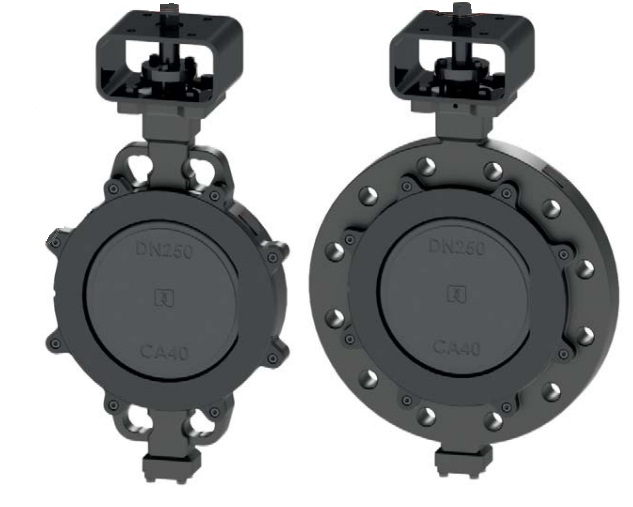

TA534010-ED620702 Затвор дисковый с пневмоприводом
Затвор дисковый с тройным эксцентриситетом материал корпуса низкоуглеродистая сталь, материал диска нержавеющая сталь + стеллит, тип корпуса AFER W ABO 3E 36L4sB Dn 150 Pn 25
Код товара 1837251Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

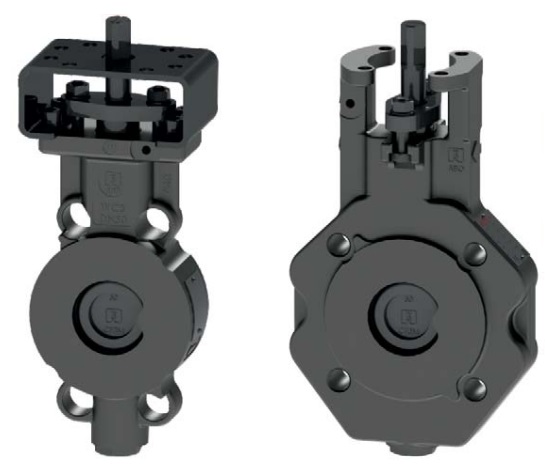

Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.
Расшифровка обозначения типа 3E 36L4sB
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 3E | Серия | Тройной эксцентриситет (Triple Offset) |
| 36 | Конструкция корпуса | 3E серия, исполнение 6 (вариант с фланцами/резьбовыми отверстиями) |
| L | Тип присоединения | Lug type body (резьбовые отверстия) |
| 4 | Материал корпуса | Низкоуглеродистая сталь (ASTM A216 WCB / 1.0625 + покрытие) |
| s | Материал диска | Нержавеющая сталь + Stellite Gr.21 (A351 CF8M + Stellite) |
| B | Материал седла/уплотнения | Нержавеющая сталь (1.4845) |
Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Материалы серии 3E 36L4sB
| Деталь | Материал | Стандарт/Марка |
|---|---|---|
| Корпус | Низкоуглеродистая сталь | 1.0625 + покрытие (ASTM A216 WCB) |
| Диск | Нержавеющая сталь + Stellite | A351 CF8M + Stellite Gr.21 |
| Седло | Нержавеющая сталь | 1.4845 |
| Шток | Нержавеющая сталь | 1.4418 |
| Ось, цапфа | Нержавеющая сталь | 1.4418 |
| Уплотнение | Нержавеющая сталь / Графит | 1.4845 |
| Наплавка на диске | Твердый сплав | Stellite |
Полный перечень моделей серии 3E 36L4sB
| № | Модель | DN (мм) | Класс давления | PN эквивалент | Тип корпуса |
|---|---|---|---|---|---|
| 1 | 3E 36L4sB DN 80 Class 150 | 80 | Class 150 | ~PN 20 | Lug (резьбовые отверстия) |
| 2 | 3E 36L4sB DN 80 Class 300 | 80 | Class 300 | ~PN 50 | Lug |
| 3 | 3E 36L4sB DN 80 PN 40 | 80 | - | PN 40 | Lug |
| 4 | 3E 36L4sB DN 80 PN 10 | 80 | - | PN 10 | Lug |
| 5 | 3E 36L4sB DN 80 PN 16 | 80 | - | PN 16 | Lug |
| 6 | 3E 36L4sB DN 80 PN 25 | 80 | - | PN 25 | Lug |
| 7 | 3E 36L4sB DN 100 Class 150 | 100 | Class 150 | ~PN 20 | Lug |
| 8 | 3E 36L4sB DN 100 Class 300 | 100 | Class 300 | ~PN 50 | Lug |
| 9 | 3E 36L4sB DN 100 PN 40 | 100 | - | PN 40 | Lug |
| 10 | 3E 36L4sB DN 100 PN 10 | 100 | - | PN 10 | Lug |
| 11 | 3E 36L4sB DN 100 PN 16 | 100 | - | PN 16 | Lug |
| 12 | 3E 36L4sB DN 100 PN 25 | 100 | - | PN 25 | Lug |
| 13 | 3E 36L4sB DN 125 Class 150 | 125 | Class 150 | ~PN 20 | Lug |
| 14 | 3E 36L4sB DN 125 Class 300 | 125 | Class 300 | ~PN 50 | Lug |
| 15 | 3E 36L4sB DN 125 PN 40 | 125 | - | PN 40 | Lug |
| 16 | 3E 36L4sB DN 125 PN 10 | 125 | - | PN 10 | Lug |
| 17 | 3E 36L4sB DN 125 PN 16 | 125 | - | PN 16 | Lug |
| 18 | 3E 36L4sB DN 125 PN 25 | 125 | - | PN 25 | Lug |
| 19 | 3E 36L4sB DN 150 Class 150 | 150 | Class 150 | ~PN 20 | Lug |
| 20 | 3E 36L4sB DN 150 Class 300 | 150 | Class 300 | ~PN 50 | Lug |
| 21 | 3E 36L4sB DN 150 PN 40 | 150 | - | PN 40 | Lug |
| 22 | 3E 36L4sB DN 150 PN 10 | 150 | - | PN 10 | Lug |
| 23 | 3E 36L4sB DN 150 PN 16 | 150 | - | PN 16 | Lug |
| 24 | 3E 36L4sB DN 150 PN 25 | 150 | - | PN 25 | Lug |
| 25 | 3E 36L4sB DN 200 Class 150 | 200 | Class 150 | ~PN 20 | Lug |
| 26 | 3E 36L4sB DN 200 Class 300 | 200 | Class 300 | ~PN 50 | Lug |
| 27 | 3E 36L4sB DN 200 PN 40 | 200 | - | PN 40 | Lug |
| 28 | 3E 36L4sB DN 200 PN 10 | 200 | - | PN 10 | Lug |
| 29 | 3E 36L4sB DN 200 PN 16 | 200 | - | PN 16 | Lug |
| 30 | 3E 36L4sB DN 200 PN 25 | 200 | - | PN 25 | Lug |
| 31 | 3E 36L4sB DN 250 Class 150 | 250 | Class 150 | ~PN 20 | Lug |
| 32 | 3E 36L4sB DN 250 Class 300 | 250 | Class 300 | ~PN 50 | Lug |
| 33 | 3E 36L4sB DN 250 PN 40 | 250 | - | PN 40 | Lug |
| 34 | 3E 36L4sB DN 250 PN 10 | 250 | - | PN 10 | Lug |
| 35 | 3E 36L4sB DN 250 PN 16 | 250 | - | PN 16 | Lug |
| 36 | 3E 36L4sB DN 250 PN 25 | 250 | - | PN 25 | Lug |
| 37 | 3E 36L4sB DN 300 Class 150 | 300 | Class 150 | ~PN 20 | Lug |
| 38 | 3E 36L4sB DN 300 Class 300 | 300 | Class 300 | ~PN 50 | Lug |
| 39 | 3E 36L4sB DN 300 PN 40 | 300 | - | PN 40 | Lug |
| 40 | 3E 36L4sB DN 300 PN 10 | 300 | - | PN 10 | Lug |
| 41 | 3E 36L4sB DN 300 PN 16 | 300 | - | PN 16 | Lug |
| 42 | 3E 36L4sB DN 300 PN 25 | 300 | - | PN 25 | Lug |
| 43 | 3E 36L4sB DN 350 Class 150 | 350 | Class 150 | ~PN 20 | Lug |
| 44 | 3E 36L4sB DN 350 Class 300 | 350 | Class 300 | ~PN 50 | Lug |
| 45 | 3E 36L4sB DN 350 PN 40 | 350 | - | PN 40 | Lug |
| 46 | 3E 36L4sB DN 350 PN 10 | 350 | - | PN 10 | Lug |
| 47 | 3E 36L4sB DN 350 PN 16 | 350 | - | PN 16 | Lug |
| 48 | 3E 36L4sB DN 350 PN 25 | 350 | - | PN 25 | Lug |
| 49 | 3E 36L4sB DN 400 Class 150 | 400 | Class 150 | ~PN 20 | Lug |
| 50 | 3E 36L4sB DN 400 Class 300 | 400 | Class 300 | ~PN 50 | Lug |
| 51 | 3E 36L4sB DN 400 PN 40 | 400 | - | PN 40 | Lug |
| 52 | 3E 36L4sB DN 400 PN 10 | 400 | - | PN 10 | Lug |
| 53 | 3E 36L4sB DN 400 PN 16 | 400 | - | PN 16 | Lug |
| 54 | 3E 36L4sB DN 400 PN 25 | 400 | - | PN 25 | Lug |
| 55 | 3E 36L4sB DN 500 Class 150 | 500 | Class 150 | ~PN 20 | Lug |
| 56 | 3E 36L4sB DN 500 Class 300 | 500 | Class 300 | ~PN 50 | Lug |
| 57 | 3E 36L4sB DN 500 PN 40 | 500 | - | PN 40 | Lug |
| 58 | 3E 36L4sB DN 500 PN 10 | 500 | - | PN 10 | Lug |
| 59 | 3E 36L4sB DN 500 PN 16 | 500 | - | PN 16 | Lug |
| 60 | 3E 36L4sB DN 500 PN 25 | 500 | - | PN 25 | Lug |
Габаритные размеры для серии Lug (резьбовые отверстия)
| DN | A | B | Ød | H | E | C | n | ØL | ØK | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 200 | 120 | 16 | 33 | 140 | 60 | 4 | 6,5 | 50 | F05 |
| 100 | 225 | 143 | 20 | 43 | 140 | 70 | 4 | 9 | 70 | F07 |
| 125 | 295 | 174 | 25 | 53 | 200 | 115 | 4 | 13 | 125 | F12 |
| 150 | 325 | 210 | 35 | 65 | 200 | 135 | 4 | 18 | 140 | F14 |
| 200 | 360 | 247 | 40 | 70 | 200 | 135 | 4 | 18 | 140 | F14 |
| 250 | 400 | 286 | 45 | 75 | 200 | 160 | 4 | 20 | 165 | F16 |
| 300 | 445 | 322 | 50 | 80 | 200 | 160 | 4 | 20 | 165 | F16 |
| 350 | 530 | 356 | 60 | 85 | 250 | 160 | 4 | 20 | 165 | F16 |
| 400 | 560 | 388 | 65 | 95 | 300 | 270 | 8 | 18 | 254 | F25 |
| 500 | 650 | 428 | 75 | 110 | 300 | 270 | 8 | 18 | 254 | F25 |
Преимущества конструкции
| № | Преимущество | Техническое описание |
|---|---|---|
| 1 | Отсутствие трения | Между диском и седлом, что увеличивает долговечность |
| 2 | Низкий крутящий момент | По сравнению с задвижками и шаровыми кранами |
| 3 | Рабочий угол 90° | Упрощает автоматизацию управления |
| 4 | Низкий вес | Минимизирует затраты на монтаж и обслуживание |
| 5 | Профилированный диск | Снижает потери давления и повышает Cv |
| 6 | Широкий диапазон температур | От -196°C до +700°C |
| 7 | ISO 5211 фланец | Позволяет монтировать любой тип привода |
| 8 | FIRE SAFE конструкция | Соответствует BS 6755 part 2-87 |
| 9 | Двухсторонняя герметичность | Bi-directional tightness |
| 10 | Наплавка Stellite | На диске из твердого сплава |
Соответствие стандартам
| Стандарт | Описание |
|---|---|
| ISO PN10/16/25/40 | Соответствует EN 558-1 |
| ASA 150/300/600 | Соответствует EN 558-2 |
| ISO 5211 | Фланец для подсоединения управления |
| BS 6755 part 2-87 | FIRE SAFE конструкция |
| PED 97/23/CE | Материалы |
| ATEX 94/9/CE | Взрывозащита (по запросу) |
