    Затвор дисковый с тройным эксцентриситетом материал корпуса низкоуглеродистая сталь, материал диска нержавеющая сталь азотированная, тип корпуса LUG ABO 3E 36L4T Dn 80 Class 150

    Код товара 1837146
    • edt
    Код товара 1837146

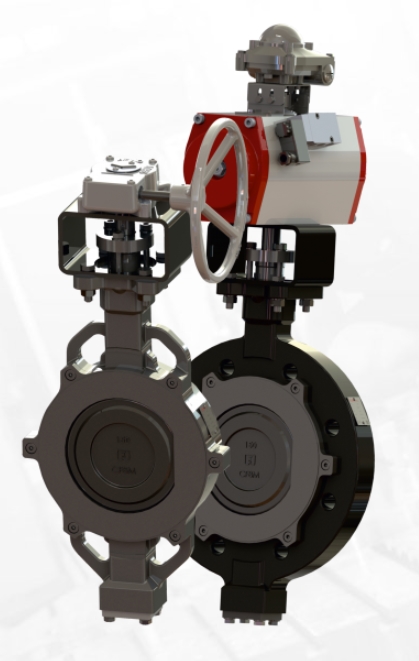

    • Затвор дисковый с тройным эксцентриситетом материал корпуса низкоуглеродистая сталь, материал диска нержавеющая сталь азотированная, тип корпуса LUG ABO 3E 36L4T Dn 80 Class 150 Затворы #1

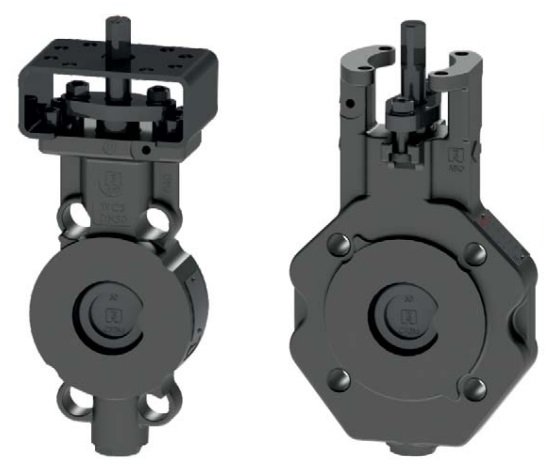

    • Затвор дисковый с тройным эксцентриситетом материал корпуса низкоуглеродистая сталь, материал диска нержавеющая сталь азотированная, тип корпуса LUG ABO 3E 36L4T Dn 80 Class 150 Затворы #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

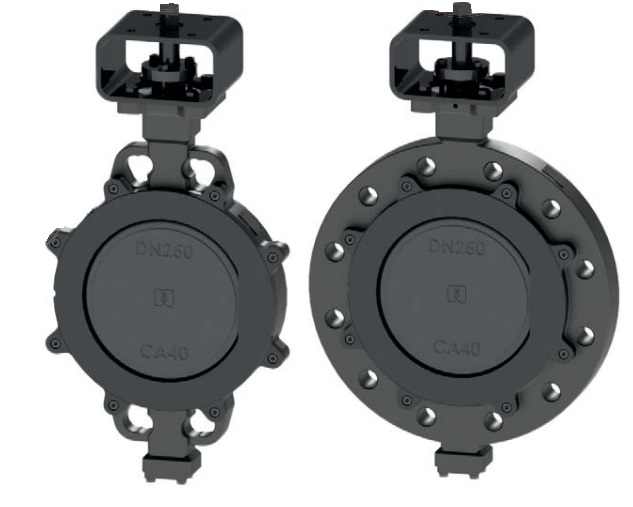

    Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.

    Расшифровка обозначения типа 3E 36L4T

    Позиция Обозначение Расшифровка
    3E Серия Тройной эксцентриситет (Triple Offset)
    36 Материал корпуса Низкоуглеродистая сталь (углеродистая сталь 1.0625 / ASTM A216 WCB)
    36 Материал диска Нержавеющая сталь азотированная (A351 CF8M + Stellite Gr.21)
    L Тип корпуса LUG (резьбовые отверстия / Lug type body)
    4 Тип уплотнения Металлическое уплотнение (Metal seat)
    T Исполнение штока Стандартное исполнение

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Модели с номинальным давлением ANSI Class

    № Модель DN Давление Тип корпуса Материал корпуса Материал диска
    1 3E 36L4T DN 80 Class 150 80 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    2 3E 36L4T DN 80 Class 300 80 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    3 3E 36L4T DN 100 Class 150 100 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    4 3E 36L4T DN 100 Class 300 100 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    5 3E 36L4T DN 125 Class 150 125 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    6 3E 36L4T DN 125 Class 300 125 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    7 3E 36L4T DN 150 Class 150 150 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    8 3E 36L4T DN 150 Class 300 150 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    9 3E 36L4T DN 200 Class 150 200 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    10 3E 36L4T DN 200 Class 300 200 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    11 3E 36L4T DN 250 Class 150 250 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    12 3E 36L4T DN 250 Class 300 250 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    13 3E 36L4T DN 300 Class 150 300 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    14 3E 36L4T DN 300 Class 300 300 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    15 3E 36L4T DN 350 Class 150 350 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    16 3E 36L4T DN 350 Class 300 350 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    17 3E 36L4T DN 400 Class 150 400 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    18 3E 36L4T DN 400 Class 300 400 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    19 3E 36L4T DN 500 Class 150 500 Class 150 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    20 3E 36L4T DN 500 Class 300 500 Class 300 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная

    Модели с номинальным давлением PN (DIN)

    № Модель DN Давление Тип корпуса Материал корпуса Материал диска
    21 3E 36L4T DN 80 PN 10 80 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    22 3E 36L4T DN 80 PN 16 80 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    23 3E 36L4T DN 80 PN 25 80 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    24 3E 36L4T DN 80 PN 40 80 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    25 3E 36L4T DN 100 PN 10 100 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    26 3E 36L4T DN 100 PN 16 100 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    27 3E 36L4T DN 100 PN 25 100 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    28 3E 36L4T DN 100 PN 40 100 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    29 3E 36L4T DN 125 PN 10 125 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    30 3E 36L4T DN 125 PN 16 125 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    31 3E 36L4T DN 125 PN 25 125 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    32 3E 36L4T DN 125 PN 40 125 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    33 3E 36L4T DN 150 PN 10 150 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    34 3E 36L4T DN 150 PN 16 150 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    35 3E 36L4T DN 150 PN 25 150 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    36 3E 36L4T DN 150 PN 40 150 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    37 3E 36L4T DN 200 PN 10 200 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    38 3E 36L4T DN 200 PN 16 200 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    39 3E 36L4T DN 200 PN 25 200 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    40 3E 36L4T DN 200 PN 40 200 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    41 3E 36L4T DN 250 PN 10 250 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    42 3E 36L4T DN 250 PN 16 250 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    43 3E 36L4T DN 250 PN 25 250 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    44 3E 36L4T DN 250 PN 40 250 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    45 3E 36L4T DN 300 PN 10 300 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    46 3E 36L4T DN 300 PN 16 300 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    47 3E 36L4T DN 300 PN 25 300 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    48 3E 36L4T DN 300 PN 40 300 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    49 3E 36L4T DN 350 PN 10 350 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    50 3E 36L4T DN 350 PN 16 350 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    51 3E 36L4T DN 350 PN 25 350 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    52 3E 36L4T DN 350 PN 40 350 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    53 3E 36L4T DN 400 PN 10 400 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    54 3E 36L4T DN 400 PN 16 400 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    55 3E 36L4T DN 400 PN 25 400 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    56 3E 36L4T DN 400 PN 40 400 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    57 3E 36L4T DN 500 PN 10 500 PN 10 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    58 3E 36L4T DN 500 PN 16 500 PN 16 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    59 3E 36L4T DN 500 PN 25 500 PN 25 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная
    60 3E 36L4T DN 500 PN 40 500 PN 40 LUG Низкоуглеродистая сталь Нержавеющая сталь азотированная

    Общие технические характеристики серии 3E

    Параметр Значение
    Диапазон DN 80 - 1400 мм (в списке моделей 3E 36L4T: DN 80-500)
    Рабочее давление до 100 бар (PN 100 / Class 600)
    Рабочая температура от -196°C до +700°C
    Тип уплотнения Металл-металл (metal-to-metal seat)
    Принцип работы Тройной эксцентриситет (Triple Offset)
    Угол поворота 90° (четвертьоборотный)
    Направление установки Любое (двунаправленная герметичность)

    Материалы компонентов

    Компонент Материал (стандарт) Дополнительные варианты
    Корпус Углеродистая сталь 1.0625 (ASTM A216 WCB) Нержавеющая сталь 1.4404 (A351 CF8M)
    Диск Нержавеющая сталь с наплавкой Stellite Gr.21 Углеродистая сталь 1.0625 + Stellite Gr.21
    Седло Нержавеющая сталь 1.4845 Нержавеющая сталь / графитовое уплотнение 1.4845
    Шток Нержавеющая сталь 1.4418 По запросу
    Ось, цапфа Нержавеющая сталь 1.4418 По запросу
    Уплотнение штока Графитовые кольца -

    Конструктивные особенности серии 3E

    Особенность Описание
    Тройной эксцентриситет (3E) 1E: Смещение оси вращения от оси уплотнения
    2E: Смещение оси вращения от оси трубопровода
    3E: Коническое прилегание диска (конус седла)
    Двойное соединение вала с диском Минимизирует падение давления, повышает Cv
    Профилированный диск Поверхность STELLITE — повышенная износостойкость
    Трехштифтовая набивка Оптимальное уплотнение штока
    Верхний фланец ISO 5211 — универсальное подключение привода
    FIRE SAFE конструкция Соответствие BS 6755 часть 2-87

    Габаритные размеры (извлечено из каталога для типа LUG)

    DN A B Ød H E C n ØL ØK ISO фланец
    80 200 120 16 33 140 60 4 6,5 50 F05
    100 225 143 20 43 140 70 4 9 70 F07
    125 - - - - - - - - - -
    150 295 174 25 53 200 115 4 13 125 F12
    200 325 210 35 65 200 135 4 18 140 F14
    250 360 247 40 70 200 135 4 18 140 F14
    300 400 286 45 75 200 160 4 20 165 F16
    350 445 322 50 80 200 160 4 20 165 F16
    400 530 356 60 85 250 160 4 20 165 F16
    500 650 428 75 110 300 270 8 18 254 F25

    Соответствие стандартам

    Стандарт Описание
    PED 97/23/CE Директива по оборудованию, работающему под давлением
    ATEX 94/9/CE Доступно по запросу (взрывозащищенное исполнение)
    EN 558-1 Межосевые размеры (ISO PN10/16/25/40)
    EN 558-2 Межосевые размеры (ASA 150/300/600)
    ISO 5211 Фланцы для крепления приводов
    BS 6755-2 FIRE SAFE конструкция
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
