    Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь + стеллит, материал диска нержавеющая сталь азотированная, тип корпуса AFER W ABO 3E 34sL4B Dn 150 Class 150

    Код товара 1835163
    • edt
    Код товара 1835163
    • Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь + стеллит, материал диска нержавеющая сталь азотированная, тип корпуса AFER W ABO 3E 34sL4B Dn 150 Class 150 Затворы #1

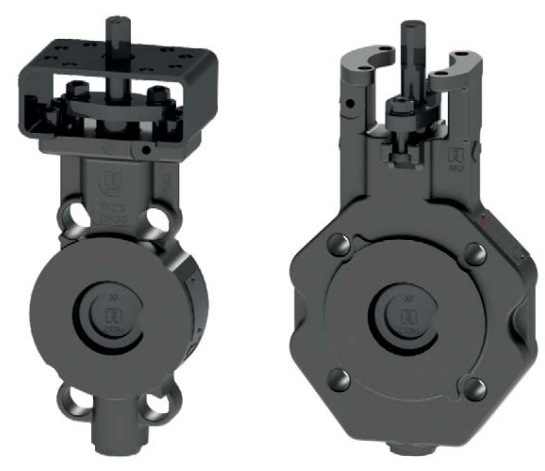

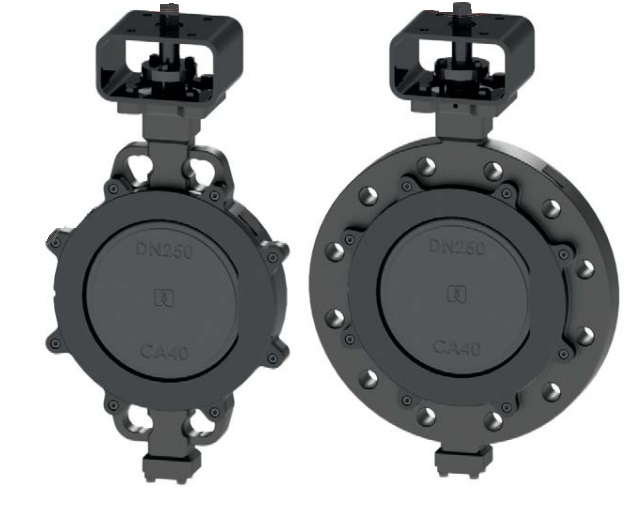

    • Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь + стеллит, материал диска нержавеющая сталь азотированная, тип корпуса AFER W ABO 3E 34sL4B Dn 150 Class 150 Затворы #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.

    РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА

    Позиция Код Расшифровка
    1 3 Серия 3E (тройной эксцентриситет)
    2 4 Материал корпуса: нержавеющая сталь 1.4408 (A351 CF8M) / 1.4401 (AISI 316)
    3 s Модификация: корпус с наплавкой стеллитом (stellite)
    4 L Материал седла: ламеллярное уплотнение (нержавеющая сталь + графит)
    5 4 Материал диска: нержавеющая сталь 1.4408 (A351 CF8M) нитрированная / 1.4027 (CA40) нитрированная
    6 B Тип корпуса: AFER W (wafer - межфланцевый с сквозными отверстиями)
    7-8 Dn Номинальный диаметр (DN80-DN500)
    9-11 Class/Pn Давление: Class 150/300 или PN10/16/25/40

    Характеристики

    ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ 3E 34sL4B

    Параметр Значение
    Конструкция Тройной эксцентриситет (triple offset)
    Тип уплотнения Металл-металл (metal-to-metal)
    Тип корпуса AFER W (wafer с сквозными отверстиями)
    Материал корпуса Нержавеющая сталь 1.4408 (CF8M) / 1.4401 (AISI 316) + наплавка стеллитом
    Материал диска Нержавеющая сталь 1.4408 (CF8M) нитрированная / 1.4027 (CA40) нитрированная
    Материал седла Ламеллярное: нержавеющая сталь 1.4401 (AISI 316) + графит / 1.4462 + графит
    Материал штока Нержавеющая сталь 1.4021 (AISI 420) / 1.4542 (17-4PH) / дуплекс 1.4462 (2205)
    Материал подшипников Нержавеющая сталь 1.4404 (AISI 316L) с никелевым покрытием
    Уплотнение штока Графитовые кольца
    Температурный диапазон -60°C до +500°C
    Рабочая среда Вода, пар, нефтепродукты, газ, химические продукты, битум
    Герметичность Class A/B (EN 12266-1, ISO 5208), ANSI/FCI 70-2 Class IV
    Огнестойкость EN ISO 10497, API 607
    Верхний фланец ISO 5211
    Фланцевое соединение EN 1092-1, ASME B16.5
    Присоединительная длина EN 558 Series 20, ISO 5752 Series 20, API 609 Category B

    ТАБЛИЦА МОДЕЛЕЙ И ГАБАРИТНЫХ РАЗМЕРОВ

    DN80 (3")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 114 мм 114 мм 114 мм 114 мм 114 мм 114 мм
    H (высота) 173.5 мм 173.5 мм 173.5 мм 173.5 мм 173.5 мм 173.5 мм
    C 48.5 мм 48.5 мм 48.5 мм 48.5 мм 48.5 мм 48.5 мм
    D (фланец) 127 мм 162 мм 160 мм 160 мм 160 мм 160 мм
    E 150 мм 150 мм 150 мм 150 мм 150 мм 150 мм
    F 195 мм 195 мм 195 мм 195 мм 195 мм 195 мм
    G (шток) 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм
    ISO фланец F07 F07 F07 F07 F07 F07
    n×øy 4×9 4×9 4×9 4×9 4×9 4×9
    øb 70 мм 70 мм 70 мм 70 мм 70 мм 70 мм
    Масса ~6 кг ~6 кг ~6 кг ~6 кг ~6 кг ~6 кг
    Pmax 20 бар 50 бар 10 бар 16 бар 25 бар 50 бар
    Момент открытия 55 Нм 125 Нм 55 Нм 70 Нм 90 Нм 125 Нм
    Момент закрытия (вода) 105 Нм 105 Нм 105 Нм 105 Нм 105 Нм 105 Нм
    Момент закрытия (воздух) 105 Нм 105 Нм 105 Нм 105 Нм 105 Нм 105 Нм
    Kv (пропускная способность) 180 180 180 180 180 180

    DN100 (4")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 127 мм 127 мм 127 мм 127 мм 127 мм 127 мм
    H (высота) 205.5 мм 205.5 мм 205.5 мм 205.5 мм 205.5 мм 205.5 мм
    C 53 мм 53 мм 53 мм 53 мм 53 мм 53 мм
    D (фланец) 162 мм 162 мм 180 мм 180 мм 180 мм 180 мм
    E 192 мм 192 мм 192 мм 192 мм 192 мм 192 мм
    F 225 мм 225 мм 225 мм 225 мм 225 мм 225 мм
    G (шток) 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм
    ISO фланец F07 F07 F07 F07 F07 F07
    n×øy 4×9 4×9 4×9 4×9 4×9 4×9
    øb 70 мм 70 мм 70 мм 70 мм 70 мм 70 мм
    Масса ~9 кг ~9 кг ~9 кг ~9 кг ~9 кг ~9 кг
    Pmax 20 бар 50 бар 10 бар 16 бар 25 бар 50 бар
    Момент открытия 65 Нм 150 Нм 65 Нм 70 Нм 85 Нм 150 Нм
    Момент закрытия (вода) 140 Нм 140 Нм 140 Нм 140 Нм 140 Нм 140 Нм
    Момент закрытия (воздух) 140 Нм 140 Нм 140 Нм 140 Нм 140 Нм 140 Нм
    Kv 290 290 290 290 290 290

    DN125 (5")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 140 мм 140 мм 140 мм 140 мм 140 мм 140 мм
    H (высота) 215 мм 215 мм 215 мм 215 мм 215 мм 215 мм
    C 56 мм 56 мм 56 мм 56 мм 56 мм 56 мм
    D (фланец) 190 мм 210 мм 210 мм 210 мм 210 мм 210 мм
    E 217 мм 217 мм 217 мм 217 мм 217 мм 217 мм
    F 259 мм 259 мм 259 мм 259 мм 259 мм 259 мм
    G (шток) 25 мм 25 мм 25 мм 25 мм 25 мм 25 мм
    ISO фланец F07 F07 F07 F07 F07 F07
    n×øy 4×9 4×9 4×9 4×9 4×9 4×9
    øb 70 мм 70 мм 70 мм 70 мм 70 мм 70 мм
    Масса ~12 кг ~12 кг ~12 кг ~12 кг ~12 кг ~12 кг
    Pmax 20 бар 50 бар 10 бар 16 бар 25 бар 50 бар
    Момент открытия 85 Нм 200 Нм 85 Нм 95 Нм 130 Нм 200 Нм
    Момент закрытия (вода) 175 Нм 175 Нм 175 Нм 175 Нм 175 Нм 175 Нм
    Момент закрытия (воздух) 175 Нм 175 Нм 175 Нм 175 Нм 175 Нм 175 Нм
    Kv 460 460 460 460 460 460

    DN150 (6")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 140 мм 140 мм 140 мм 140 мм 140 мм 140 мм
    H (высота) 307 мм 307 мм 307 мм 307 мм 307 мм 307 мм
    C 57 мм 57 мм 57 мм 57 мм 57 мм 57 мм
    D (фланец) 218 мм 270 мм 240 мм 240 мм 240 мм 240 мм
    E 253 мм 253 мм 253 мм 253 мм 253 мм 253 мм
    F 318 мм 318 мм 318 мм 318 мм 318 мм 318 мм
    G (шток) 25/31 мм 25/31 мм 25/31 мм 25/31 мм 25/31 мм 25/31 мм
    ISO фланец F07/F10 F07/F10 F07/F10 F07/F10 F07/F10 F07/F10
    n×øy 4×9/4×11 4×9/4×11 4×9/4×11 4×9/4×11 4×9/4×11 4×9/4×11
    øb 70/102 мм 70/102 мм 70/102 мм 70/102 мм 70/102 мм 70/102 мм
    Масса ~21 кг ~21 кг ~21 кг ~21 кг ~21 кг ~21 кг
    Pmax 16 бар 40 бар 10 бар 16 бар 25 бар 40 бар
    Момент открытия 110 Нм 350 Нм 110 Нм 140 Нм 210 Нм 350 Нм
    Момент закрытия (вода) 220 Нм 220 Нм 220 Нм 220 Нм 220 Нм 220 Нм
    Момент закрытия (воздух) 220 Нм 220 Нм 220 Нм 220 Нм 220 Нм 220 Нм
    Kv 650 650 650 650 650 650

    DN200 (8")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 152 мм 152 мм 152 мм 152 мм 152 мм 152 мм
    H (высота) 338.5 мм 338.5 мм 338.5 мм 338.5 мм 338.5 мм 338.5 мм
    C 61 мм 61 мм 61 мм 61 мм 61 мм 61 мм
    D (фланец) 270 мм 324 мм 295 мм 295 мм 295 мм 295 мм
    E 307 мм 307 мм 307 мм 307 мм 307 мм 307 мм
    F 381 мм 381 мм 381 мм 381 мм 381 мм 381 мм
    G (шток) 31 мм 31 мм 31 мм 31 мм 31 мм 31 мм
    ISO фланец F10 F10 F10 F10 F10 F10
    n×øy 4×11 4×11 4×11 4×11 4×11 4×11
    øb 102 мм 102 мм 102 мм 102 мм 102 мм 102 мм
    Масса ~29 кг ~29 кг ~29 кг ~29 кг ~29 кг ~29 кг
    Pmax 16 бар 40 бар 10 бар 16 бар 25 бар 40 бар
    Момент открытия 280 Нм 630 Нм 280 Нм 330 Нм 490 Нм 630 Нм
    Момент закрытия (вода) 450 Нм 450 Нм 450 Нм 450 Нм 450 Нм 450 Нм
    Момент закрытия (воздух) 450 Нм 565 Нм 450 Нм 450 Нм 450 Нм 565 Нм
    Kv 1200 1200 1200 1200 1200 1200

    DN250 (10")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 165 мм 165 мм 165 мм 165 мм 165 мм 165 мм
    H (высота) 395 мм 395 мм 395 мм 395 мм 395 мм 395 мм
    C 69 мм 69 мм 69 мм 69 мм 69 мм 69 мм
    D (фланец) 324 мм 405 мм 350 мм 355 мм 355 мм 355 мм
    E 352 мм 352 мм 352 мм 352 мм 352 мм 352 мм
    F 450 мм 450 мм 450 мм 450 мм 450 мм 450 мм
    G (шток) 31 мм 31 мм 31 мм 31 мм 31 мм 31 мм
    ISO фланец F12 F12 F12 F12 F12 F12
    n×øy 4×13 4×13 4×13 4×13 4×13 4×13
    øb 125 мм 125 мм 125 мм 125 мм 125 мм 125 мм
    Масса ~46 кг ~46 кг ~46 кг ~46 кг ~46 кг ~46 кг
    Pmax 10 бар 25 бар 10 бар 16 бар 25 бар 25 бар
    Момент открытия 283 Нм 1150 Нм 283 Нм 418 Нм 656 Нм 1150 Нм
    Момент закрытия (вода) 420 Нм 420 Нм 420 Нм 420 Нм 420 Нм 420 Нм
    Момент закрытия (воздух) 565 Нм 550 Нм 565 Нм 565 Нм 565 Нм 550 Нм
    Kv 1900 1900 1900 1900 1900 1900

    DN300 (12")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 178 мм 178 мм 178 мм 178 мм 178 мм 178 мм
    H (высота) 459.5 мм 459.5 мм 459.5 мм 459.5 мм 459.5 мм 459.5 мм
    C 79 мм 79 мм 79 мм 79 мм 79 мм 79 мм
    D (фланец) 381 мм 483 мм 400 мм 410 мм 410 мм 410 мм
    E 394 мм 394 мм 394 мм 394 мм 394 мм 394 мм
    F 521 мм 521 мм 521 мм 521 мм 521 мм 521 мм
    G (шток) 31 мм 31 мм 31 мм 31 мм 31 мм 31 мм
    ISO фланец F14 F14 F14 F14 F14 F14
    n×øy 4×17 4×17 4×17 4×17 4×17 4×17
    øb 140 мм 140 мм 140 мм 140 мм 140 мм 140 мм
    Масса ~67 кг ~67 кг ~67 кг ~67 кг ~67 кг ~67 кг
    Pmax 10 бар 25 бар 10 бар 16 бар 25 бар 25 бар
    Момент открытия 600 Нм 2500 Нм 600 Нм 900 Нм 1150 Нм 2500 Нм
    Момент закрытия (вода) 400 Нм 400 Нм 400 Нм 400 Нм 400 Нм 400 Нм
    Момент закрытия (воздух) 550 Нм 1000 Нм 550 Нм 550 Нм 550 Нм 1000 Нм
    Kv 2700 2700 2700 2700 2700 2700

    DN350 (14")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 190 мм 190 мм 190 мм 190 мм 190 мм 190 мм
    H (высота) 508 мм 508 мм 508 мм 508 мм 508 мм 508 мм
    C 92 мм* 92 мм* 92 мм* 92 мм* 92 мм* 92 мм*
    D (фланец) 413 мм 533 мм 460 мм 470 мм 470 мм 470 мм
    E 448 мм 448 мм 448 мм 448 мм 448 мм 448 мм
    F 577 мм 577 мм 577 мм 577 мм 577 мм 577 мм
    G (шток) 45 мм 45 мм 45 мм 45 мм 45 мм 45 мм
    ISO фланец F16 F16 F16 F16 F16 F16
    n×øy 4×22 4×22 4×22 4×22 4×22 4×22
    øb 165 мм 165 мм 165 мм 165 мм 165 мм 165 мм
    Масса ~100 кг ~100 кг ~100 кг ~100 кг ~100 кг ~100 кг
    Pmax 10 бар 25 бар 10 бар 16 бар 25 бар 25 бар
    Момент открытия 1100 Нм 3100 Нм 1100 Нм 1500 Нм 2500 Нм 3100 Нм
    Момент закрытия (вода) 450 Нм 450 Нм 450 Нм 450 Нм 450 Нм 450 Нм
    Момент закрытия (воздух) 1000 Нм 1300 Нм 1000 Нм 1000 Нм 1000 Нм 1300 Нм
    Kv 3600 3600 3600 3600 3600 3600

    DN400 (16")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 216 мм 216 мм 216 мм 216 мм 216 мм 216 мм
    H (высота) 556 мм 556 мм 556 мм 556 мм 556 мм 556 мм
    C 103 мм 103 мм 103 мм 103 мм 103 мм 103 мм
    D (фланец) 470 мм 597 мм 515 мм 525 мм 525 мм 525 мм
    E 542 мм 542 мм 542 мм 542 мм 542 мм 542 мм
    F 657 мм 657 мм 657 мм 657 мм 657 мм 657 мм
    G (шток) 58 мм 58 мм 58 мм 58 мм 58 мм 58 мм
    ISO фланец F16 F16 F16 F16 F16 F16
    n×øy 4×22 4×22 4×22 4×22 4×22 4×22
    øb 165 мм 165 мм 165 мм 165 мм 165 мм 165 мм
    Масса ~130 кг ~130 кг ~130 кг ~130 кг ~130 кг ~130 кг
    Pmax 10 бар 25 бар 10 бар 16 бар 25 бар 25 бар
    Момент открытия 1600 Нм 4100 Нм 1600 Нм 2270 Нм 3100 Нм 4100 Нм
    Момент закрытия (вода) 500 Нм 500 Нм 500 Нм 500 Нм 500 Нм 500 Нм
    Момент закрытия (воздух) 1300 Нм 3590 Нм 1300 Нм 1300 Нм 1300 Нм 3590 Нм
    Kv 4800 4800 4800 4800 4800 4800

    DN500 (20")

    Параметр Class 150 Class 300 PN10 PN16 PN25 PN40
    L (длина) 229 мм 229 мм 229 мм 229 мм 229 мм 229 мм
    H (высота) 625 мм 625 мм 625 мм 625 мм 625 мм 625 мм
    C 127.5 мм 127.5 мм 127.5 мм 127.5 мм 127.5 мм 127.5 мм
    D (фланец) 584 мм 775 мм 620 мм 650 мм 650 мм 650 мм
    E 623 мм 623 мм 623 мм 623 мм 623 мм 623 мм
    F 707/730 мм 707/730 мм 707/730 мм 707/730 мм 707/730 мм 707/730 мм
    G (шток) 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм
    ISO фланец F25 F25 F25 F25 F25 F25
    n×øy 8×18 8×18 8×18 8×18 8×18 8×18
    øb 254 мм 254 мм 254 мм 254 мм 254 мм 254 мм
    Масса ~240 кг ~240 кг ~240 кг ~240 кг ~240 кг ~240 кг
    Pmax 10 бар 10 бар* 10 бар 10 бар 10 бар 10 бар
    Момент открытия 2490 Нм 6500 Нм 2490 Нм 4100 Нм 6500 Нм 8500 Нм
    Момент закрытия (вода) 1750 Нм 1750 Нм 1750 Нм 1750 Нм 1750 Нм 1750 Нм
    Момент закрытия (воздух) 3590 Нм 5050 Нм 3590 Нм 3590 Нм 3590 Нм 5050 Нм
    Kv 7500 7500 7500 7500 7500 7500

    МАТЕРИАЛЬНАЯ СПЕЦИФИКАЦИЯ (ДЕТАЛЬНАЯ)

    № Наименование детали Материал (3E 34sL4B)
    1 Корпус Нержавеющая сталь 1.4408 (CF8M) / 1.4401 (AISI 316) + стеллит
    2 Диск Нержавеющая сталь 1.4408 (CF8M) нитрированная / 1.4027 (CA40) нитрированная
    3 Шток DN80-125: 1.4542 (17-4PH); DN150-500: 1.4021 (AISI 420) / 1.4462 (дуплекс 2205)
    4 Шарнир (pivot) DN80-125: 1.4404; DN150-500: 1.4021 / 1.4462
    5 Штифт DN150-500: 1.4021 / 1.4462
    6 Фланцевое уплотнение Графит
    7, 8 Втулки Нержавеющая сталь 1.4404 (AISI 316L) с никелевым покрытием
    9 Фланец крепления Нержавеющая сталь 1.4404 (AISI 316L)
    10 Седло Нержавеющая сталь 1.4401 (AISI 316) + графит / 1.4462 + графит
    11 Спиральное уплотнение 1.4541 + графит
    12 Крышка DN150-500: Нержавеющая сталь 1.4404 (AISI 316L)
    13 Кронштейн Углеродистая сталь
    14 Сальниковая набивка Нержавеющая сталь 1.4401 (AISI 316)
    15 Шайба Нержавеющая сталь 1.4401 (AISI 316)
    16-30 Крепежные элементы Нержавеющая сталь A4

    СТАНДАРТЫ И СЕРТИФИКАЦИЯ

    Параметр Стандарт
    Стандарт конструкции EN 593, API 609, ASME B16.34
    Испытание на герметичность EN 12266-1 Class A/B, ISO 5208 Class A/B, API 598, ANSI/FCI 70-2 Class IV
    Присоединительная длина EN 558-2 Series 20 (Series 25 для DN350), ISO 5752, API 609 Category B
    Огнестойкость EN ISO 10497, API 607
    Верхний фланец EN ISO 5211
    Фланцевое соединение EN 1092-1, ASME B16.5
    Маркировка EN 19, EN 593
    ATEX 2014/34/EU (опция)
    Пищевая промышленность Допустимо
    Качество производства ISO 9001:2015, ISO 14001, ISO 45001
    Директива давления PED 2014/68/EU (Категория III, модуль H)

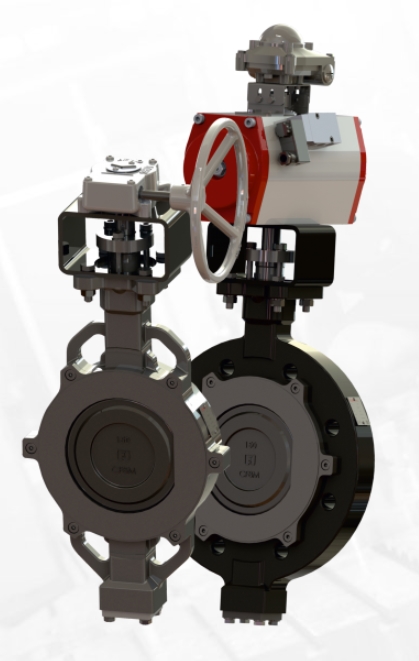

    ВАРИАНТЫ ПРИВОДОВ

    Тип привода Характеристики
    0 Голый шток (bare shaft)
    3 Ручной редуктор с маховиком (IP67, самотормозящий)
    4 Пневмопривод (односторонний/двусторонний)
    5 Электропривод (24V, 230V, 400V)
    Специальные Auma, Regada, Valpes и др.
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Отзывы и вопросы о товаре

    Записей ещё нет — вы станете первым.
    0
    0 отзывов
    • 5
      0%
    • 4
      0%
    • 3
      0%
    • 2
      0%
    • 1
      0%

    Рекомендуем также
