    Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь, материал диска нержавеющая сталь + стеллит, тип корпуса AFER W ABO 3E 34L4sB Dn 300 Pn 10

    Код товара 1834771
    • edt
    Код товара 1834771

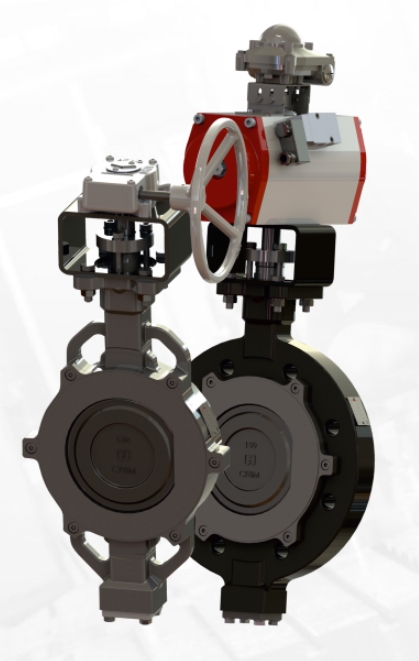

    • Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь, материал диска нержавеющая сталь + стеллит, тип корпуса AFER W ABO 3E 34L4sB Dn 300 Pn 10 Затворы #1

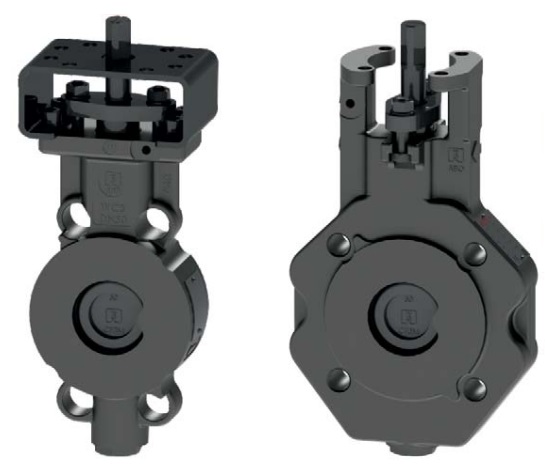

    • Затвор дисковый с тройным эксцентриситетом материал корпуса нержавеющая сталь, материал диска нержавеющая сталь + стеллит, тип корпуса AFER W ABO 3E 34L4sB Dn 300 Pn 10 Затворы #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

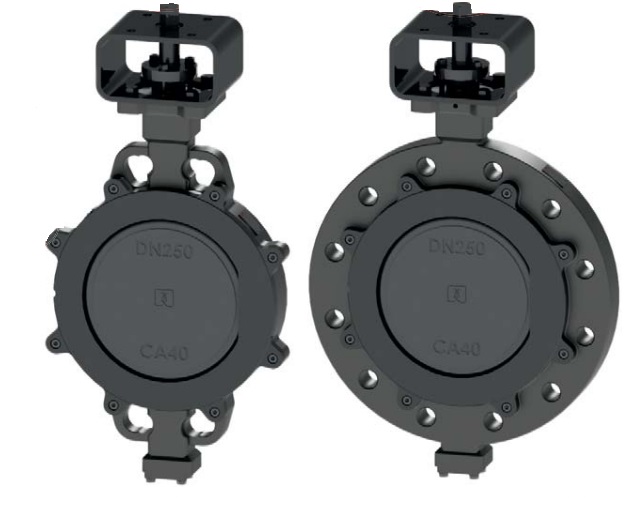

    Серия 3E — это линейка высокопроизводительных дисковых затворов с тройным эксцентриситетом (triple offset butterfly valves), разработанных для работы в критических условиях промышленных процессов. Затворы обеспечивают абсолютную герметичность при экстремальных температурах и давлениях.

    Расшифровка обозначения типа 3E 34L4sB

    Позиция Код Расшифровка
    1-2 3E Серия с тройным эксцентриситетом (Triple Offset)
    3 3 Материал корпуса: нержавеющая сталь (1.4404 / A351 CF8M)
    4 4 Материал диска: нержавеющая сталь + Stellite Gr.21
    5 L Тип соединения: Lug type (резьбовые отверстия)
    6 4 Тип уплотнения: металлическое (нержавеющая сталь 1.4845)
    7 s Стандартная конструкция штока
    8 B Исполнение: стандартное

    ABO

    все товары бренда
    Компания предлагает широкий ассортимент продукции и гарантирует высокое качество, долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Общие технические характеристики серии 3E

    Параметр Значение
    Диапазон DN 80 - 700 (по каталогу), до 1400 (по запросу)
    Рабочее давление до 100 бар (PN 100 / Class 600)
    Температурный диапазон -196°C ... +700°C
    Угол поворота 90° (четвертьоборотный)
    Соответствие стандартам EN 558-1, ISO 5211, PED 97/23/CE, ATEX 94/9/CE (по запросу)
    Конструкция FIRE SAFE по BS 6755 часть 2-87

    Материалы деталей

    Деталь Материал Стандарт/Марка
    Корпус Нержавеющая сталь 1.4404 (A351 CF8M)
    Диск Нержавеющая сталь + Stellite Gr.21 1.4404 + наплавка
    Седло Нержавеющая сталь 1.4845
    Шток Нержавеющая сталь 1.4418
    Уплотнение штока Графитовые кольца -
    Подшипники Обработанные с защитой -

    Габаритные размеры (мм) для DN 80-500

    Основные размеры (по типу корпуса)

    DN A B Ød H E C n ØL ØK ISO фланец
    80 200 120 16 33 140 60 4 6,5 50 F05
    100 225 143 20 43 140 70 4 9 70 F07
    125¹ 250 165 22 48 160 80 4 9 85 F07
    150 295 174 25 53 200 115 4 13 125 F12
    200 325 210 35 65 200 135 4 18 140 F14
    250 360 247 40 70 200 135 4 18 140 F14
    300 400 286 45 75 200 160 4 20 165 F16
    350 445 322 50 80 200 160 4 20 165 F16
    400 530 356 60 85 250 160 4 20 165 F16
    500 650 428 75 110 300 270 8 18 254 F25

    Размеры фланцевых соединений (F à F / face-to-face)

    DN W.серия 16 L.серия 16 DB.серия 13 DB.серия 14 W.ASA 150 W.ASA 300 L.ASA 150 L.ASA 300 DB.серия 13 ASA DB.серия 14 ASA
    80 64 64 114 180 127 127 190 210 210 210
    100 64 64 127 190 162 162 229 254 254 254
    125¹ 70 70 140 200 190 190 260 280 280 280
    150 76 76 140 210 218 218 279 318 318 318
    200 89 89 152 230 270 270 341 381 381 381
    250 114 114 165 250 324 324 405 444 444 444
    300 114 114 178 270 381 381 483 521 521 521
    350 127 127 190 290 413 413 533 584 584 584
    400 140 140 216 310 470 470 597 648 648 648
    500 152 152 222 330 533 584 640 711 711 711

    Наружный диаметр корпуса (ØD) для различных стандартов

    DN W.ASA 150 W.ASA 300 L.ASA 150 L.ASA 300 DB.серия 13 DB.серия 14
    80 127 127 190 210 210 210
    100 162 162 229 254 254 254
    125¹ 190 190 260 280 280 280
    150 218 218 279 318 318 318
    200 270 270 341 381 381 381
    250 324 324 405 444 444 444
    300 381 381 483 521 521 521
    350 413 413 533 584 584 584
    400 470 470 597 648 648 648
    500 533 584 698 775 775 914

    Детальные характеристики по моделям

    DN 80 (3")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 80 Class 150 150 фунт/кв.дюйм Wafer 127 33 F05 ~12
    3E 34L4sB DN 80 Class 300 300 фунт/кв.дюйм Wafer 127 33 F05 ~14
    3E 34L4sB DN 80 PN 40 40 бар Wafer 64 33 F05 ~10
    3E 34L4sB DN 80 PN 10 10 бар Wafer 64 33 F05 ~9
    3E 34L4sB DN 80 PN 16 16 бар Wafer 64 33 F05 ~9
    3E 34L4sB DN 80 PN 25 25 бар Wafer 64 33 F05 ~10

    DN 100 (4")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 100 Class 150 150 фунт/кв.дюйм Wafer 162 43 F07 ~15
    3E 34L4sB DN 100 Class 300 300 фунт/кв.дюйм Wafer 162 43 F07 ~17
    3E 34L4sB DN 100 PN 40 40 бар Wafer 64 43 F07 ~13
    3E 34L4sB DN 100 PN 10 10 бар Wafer 64 43 F07 ~12
    3E 34L4sB DN 100 PN 16 16 бар Wafer 64 43 F07 ~12
    3E 34L4sB DN 100 PN 25 25 бар Wafer 64 43 F07 ~13

    DN 125 (5")¹

    Модель Давление Тип корпуса L (мм)* H (мм)* ISO фланец Масса (кг)*
    3E 34L4sB DN 125 Class 150 150 фунт/кв.дюйм Wafer 190 48 F07 ~20
    3E 34L4sB DN 125 Class 300 300 фунт/кв.дюйм Wafer 190 48 F07 ~22
    3E 34L4sB DN 125 PN 40 40 бар Wafer 70 48 F07 ~18
    3E 34L4sB DN 125 PN 10 10 бар Wafer 70 48 F07 ~17
    3E 34L4sB DN 125 PN 16 16 бар Wafer 70 48 F07 ~17
    3E 34L4sB DN 125 PN 25 25 бар Wafer 70 48 F07 ~18

    DN 150 (6")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 150 Class 150 150 фунт/кв.дюйм Wafer 218 53 F12 ~28
    3E 34L4sB DN 150 Class 300 300 фунт/кв.дюйм Wafer 218 53 F12 ~32
    3E 34L4sB DN 150 PN 40 40 бар Wafer 76 53 F12 ~24
    3E 34L4sB DN 150 PN 10 10 бар Wafer 76 53 F12 ~22
    3E 34L4sB DN 150 PN 16 16 бар Wafer 76 53 F12 ~23
    3E 34L4sB DN 150 PN 25 25 бар Wafer 76 53 F12 ~25

    DN 200 (8")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 200 Class 150 150 фунт/кв.дюйм Wafer 270 65 F14 ~42
    3E 34L4sB DN 200 Class 300 300 фунт/кв.дюйм Wafer 270 65 F14 ~48
    3E 34L4sB DN 200 PN 40 40 бар Wafer 89 65 F14 ~38
    3E 34L4sB DN 200 PN 10 10 бар Wafer 89 65 F14 ~35
    3E 34L4sB DN 200 PN 16 16 бар Wafer 89 65 F14 ~36
    3E 34L4sB DN 200 PN 25 25 бар Wafer 89 65 F14 ~40

    DN 250 (10")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 250 Class 150 150 фунт/кв.дюйм Wafer 324 70 F14 ~58
    3E 34L4sB DN 250 Class 300 300 фунт/кв.дюйм Wafer 324 70 F14 ~68
    3E 34L4sB DN 250 PN 40 40 бар Wafer 114 70 F14 ~52
    3E 34L4sB DN 250 PN 10 10 бар Wafer 114 70 F14 ~48
    3E 34L4sB DN 250 PN 16 16 бар Wafer 114 70 F14 ~50
    3E 34L4sB DN 250 PN 25 25 бар Wafer 114 70 F14 ~55

    DN 300 (12")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 300 Class 150 150 фунт/кв.дюйм Wafer 381 75 F16 ~82
    3E 34L4sB DN 300 Class 300 300 фунт/кв.дюйм Wafer 381 75 F16 ~95
    3E 34L4sB DN 300 PN 40 40 бар Wafer 114 75 F16 ~75
    3E 34L4sB DN 300 PN 10 10 бар Wafer 114 75 F16 ~70
    3E 34L4sB DN 300 PN 16 16 бар Wafer 114 75 F16 ~72
    3E 34L4sB DN 300 PN 25 25 бар Wafer 114 75 F16 ~78

    DN 350 (14")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 350 Class 150 150 фунт/кв.дюйм Wafer 413 80 F16 ~105
    3E 34L4sB DN 350 Class 300 300 фунт/кв.дюйм Wafer 413 80 F16 ~125
    3E 34L4sB DN 350 PN 40 40 бар Wafer 127 80 F16 ~98
    3E 34L4sB DN 350 PN 10 10 бар Wafer 127 80 F16 ~92
    3E 34L4sB DN 350 PN 16 16 бар Wafer 127 80 F16 ~95
    3E 34L4sB DN 350 PN 25 25 бар Wafer 127 80 F16 ~102

    DN 400 (16")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 400 Class 150 150 фунт/кв.дюйм Wafer 470 85 F16 ~142
    3E 34L4sB DN 400 Class 300 300 фунт/кв.дюйм Wafer 470 85 F16 ~168
    3E 34L4sB DN 400 PN 40 40 бар Wafer 140 85 F16 ~135
    3E 34L4sB DN 400 PN 10 10 бар Wafer 140 85 F16 ~125
    3E 34L4sB DN 400 PN 16 16 бар Wafer 140 85 F16 ~130
    3E 34L4sB DN 400 PN 25 25 бар Wafer 140 85 F16 ~138

    DN 500 (20")

    Модель Давление Тип корпуса L (мм) H (мм) ISO фланец Масса (кг)*
    3E 34L4sB DN 500 Class 150 150 фунт/кв.дюйм Wafer 533 110 F25 ~225
    3E 34L4sB DN 500 Class 300 300 фунт/кв.дюйм Wafer 584 110 F25 ~265
    3E 34L4sB DN 500 PN 40 40 бар Wafer 152 110 F25 ~210
    3E 34L4sB DN 500 PN 10 10 бар Wafer 152 110 F25 ~195
    3E 34L4sB DN 500 PN 16 16 бар Wafer 152 110 F25 ~205
    3E 34L4sB DN 500 PN 25 25 бар Wafer 152 110 F25 ~218
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
