Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение PTFE + графит, диск LTCS, присоединение приварное ABO 2E-4 696W Dn 400 Pn 10
Код товара 1831925
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 696W представляет собой промышленную запорную арматуру приварного исполнения с приводным механизмом. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из низкотемпературной углеродистой стали 1.0566, уплотнение седла — комбинация PTFE с графитом. Конструкция предусматривает непосредственную приварку к трубопроводу, обеспечивая максимальную надежность соединения и отсутствие фланцевых соединений. Предназначен для работы в системах водоснабжения, водоотведения, теплоэнергетике и промышленных трубопроводах с агрессивными и неагрессивными средами при температуре от -46°C до +250°C и давлении до 25 бар. Особенностью данной серии является расширенный температурный диапазон за счет применения низкотемпературной стали 1.0566, позволяющий эксплуатацию в климатических условиях с низкими температурами окружающей среды до -46°C. Строительная длина соответствует фланцевому исполнению, по запросу возможна поставка затворов с другими строительными длинами.
Полное обозначение и расшифровка 2E-4 696W
| Позиция кода | Значение | Расшифровка |
|---|---|---|
| 2E | Серия затвора | Двойной эксцентриситет (double eccentric) |
| -4 | Модификация | Исполнение с определенной геометрией эксцентриситета |
| 6 | Материал корпуса | Низкотемпературная углеродистая сталь 1.0566 |
| 9 | Материал уплотнения седла | PTFE + графит (высокотемпературное химстойкое уплотнение) |
| 6 | Материал диска | Низкотемпературная углеродистая сталь 1.0566 |
| W | Тип присоединения | Приварное исполнение |
| [четыре цифры] | Номинальный диаметр | DN 400 – DN 1200 |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 696W
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | 400, 500, 600, 700, 800, 1000, 1200 мм |
| Номинальное давление (PN) | 10; 16; 25 бар |
| Максимальное рабочее давление | До 25 бар (PN 25), для PN 40 — до 32 бар (кратковременно до 40 бар) |
| Рабочая температура | От -46°C до +250°C (корпус 1.0566) |
| Тип присоединения | Приварное по EN 12627 |
| Строительная длина | Соответствует фланцевому исполнению (другие длины по запросу) |
| Размеры патрубка | ØD × t (ØD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливаются заказчиком |
| Верхний фланец привода | EN ISO 5211 |
| Класс герметичности | EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011 |
| Материал корпуса | Низкотемпературная углеродистая сталь 1.0566 |
| Материал диска | Низкотемпературная углеродистая сталь 1.0566 |
| Материал уплотнения | PTFE + графит |
| Материал вала | Сталь 13%Cr (исп. A, B) / Сталь 18%Cr (исп. C) |
| Материал сальниковых уплотнений | Графит, безасбестовые материалы |
| Направление установки | Любое (горизонтальный или вертикальный вал) |
| Среда применения | Вода, пар, воздух, неагрессивные газы, нефтепродукты, слабоагрессивные жидкости, сточные воды |
Геометрические размеры и масса 2E-4 696W (приварное исполнение)
PN 10
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| 500 | 495 | 360 | 350 | 14 | 40 | 70 | 242 |
| 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| 800 | 700 | 550 | 470 | 16 | 70 | 90 | 710 |
| 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |

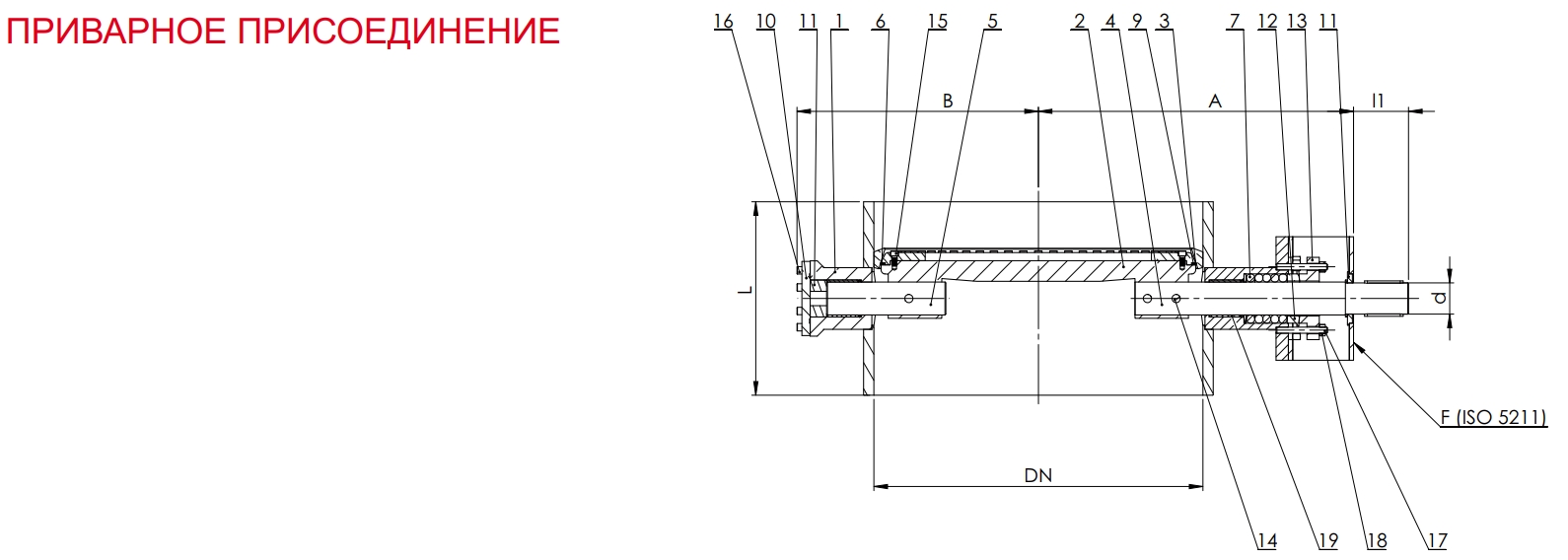

Обозначения размеров:
- A, B — габаритные размеры корпуса
- L — строительная длина
- F — толщина стенки патрубка
- d — диаметр посадочного отверстия вала
- I1 — высота выступа вала под привод
Крутящие моменты HM (Н·м) для 2E-4 696W
| PN | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 1000 | DN 1200 |
|---|---|---|---|---|---|---|---|
| 10 | 2061 | 3315 | 5897 | 8160 | 11099 | 23387 | 39050 |
| 16 | 3179 | 5207 | 9065 | 13230 | 18381 | 38367 | 62124 |
| 25 | 5064 | 8274 | 13551 | 21432 | 29055 | 60339 | 103287 |
