    Затвор дисковый с двойным эксцентриситетом межфланцевые, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь ABO 2E-4 646B Dn 600 Pn 16

    Код товара 1831421
    • edt
    Код товара 1831421
    • Затвор дисковый с двойным эксцентриситетом межфланцевые, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь ABO 2E-4 646B Dn 600 Pn 16 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом межфланцевые, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь ABO 2E-4 646B Dn 600 Pn 16 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом межфланцевые, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь ABO 2E-4 646B Dn 600 Pn 16 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 646B предназначены для промышленного применения в области управления потоком жидкостей или газов в трубопроводах. Основное применение — открытие или перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной эксплуатации в таком режиме полная герметичность при перекрытии потока не гарантируется.

    Конструктивная особенность серии — двойной эксцентриситет, обеспечивающий компенсацию износа уплотнительных поверхностей и продление срока службы. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из низкотемпературной углеродистой стали 1.0566, уплотнение — Viton (FPM). Присоединение межфланцевое. Данная серия обеспечивает максимальную унификацию материалов корпуса и диска, что упрощает эксплуатацию и техническое обслуживание, а также гарантирует одинаковое термическое поведение деталей при низкотемпературных режимах работы. Уплотнение Viton обеспечивает повышенную химическую стойкость и маслобензостойкость.

    Полное обозначение и расшифровка 2E-4 646B

    Позиция Код Расшифровка
    1 2E Серия затвора с двойным эксцентриситетом
    2 4 Модификация серии
    3 6 Корпус: низкотемпературная углеродистая сталь 1.0566
    4 4 Уплотнение: Viton (FPM)
    5 6 Диск: низкотемпературная углеродистая сталь 1.0566
    6 B Присоединение: межфланцевое

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 646B

    Параметр Значение
    Номинальный диаметр DN 400 — DN 1200 (стандартно); DN 80 — DN 2400 под заказ
    Рабочее давление PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -46°C до +250°C
    Материал корпуса Низкотемпературная углеродистая сталь 1.0566
    Материал диска Низкотемпературная углеродистая сталь 1.0566
    Материал уплотнения Viton (FPM) — фторкаучук
    Тип присоединения Межфланцевое (B)
    Исполнение корпуса Межфланцевый со сквозными отверстиями
    Стандарт строительной длины EN 558-1, ряд 14 и 16
    Стандарт верхнего фланца EN ISO 5211
    Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
    Особые свойства Унификация материалов корпуса и диска, работа при низких температурах до -46°C, повышенная химическая стойкость уплотнения, маслобензостойкость

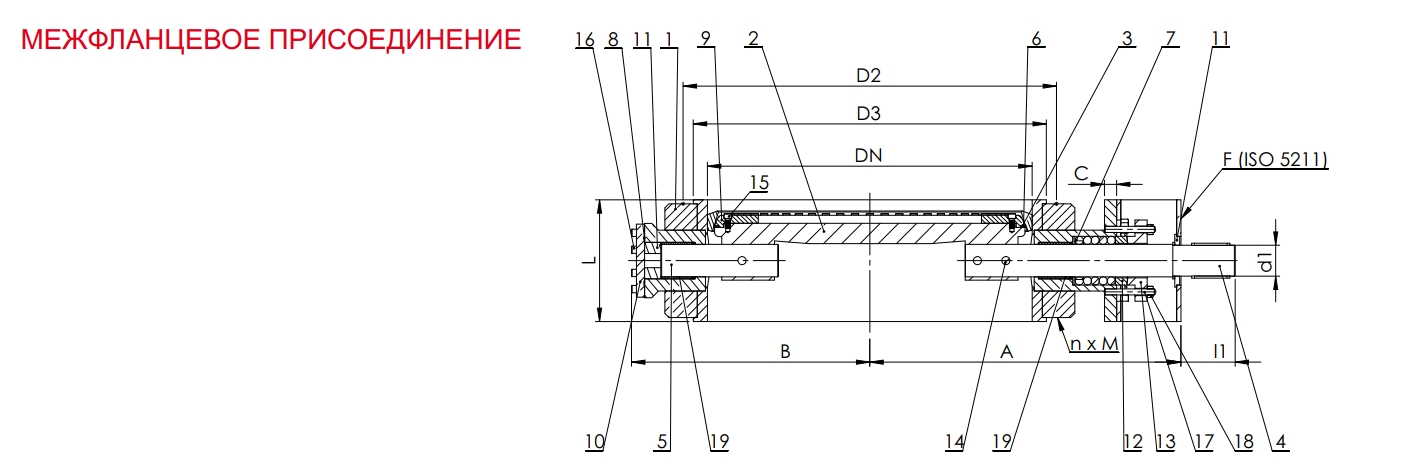

    Геометрические размеры и масса 2E-4 646B (межфланцевое исполнение)

    PN 6

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 495 465 35 M20 8 50 115
    500 495 355 25 152 14 600 570 40 M20 8 50 200
    600 550 410 25 178 16 705 670 50 M24 8 70 290
    700 600 460 25 229 14 810 775 50 M24 8 70 425
    800 770 530 25 241 16 920 880 50 M27 8 85 600
    1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
    1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

    PN 10

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 515 482 35 M24 8 50 120
    500 495 355 25 152 14 620 585 40 M24 8 70 210
    600 550 410 25 178 16 725 685 50 M27 8 85 300
    700 620 485 25 229 16 840 800 65 M27 8 90 430
    800 700 550 25 241 16 950 905 70 M30 8 90 655
    1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
    1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

    PN 16

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 455 305 25 140 14 525 490 40 M27 8 70 125
    500 495 375 25 152 16 650 610 50 M30 8 90 220
    600 615 440 30 178 25 770 725 65 M33 8 90 320
    700 640 485 30 229 25 840 795 70 M33 8 110 450
    800 750 565 30 241 25 950 900 85 M36×3 8 130 690
    1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
    1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

    PN 25

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 510 320 25 140 16 550 505 50 M33 8 80 180
    500 565 390 30 152 25 660 615 55 M33 8 110 280
    600 630 460 30 178 25 770 720 70 M26×3 8 110 400
    700 690 505 30 229 25 875 820 85 M39×3 8 110 520
    800 805 580 30 241 25 990 930 100 M45×3 8 140 790
    1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

    Крутящие моменты HM (Н·м)

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11712 21128 36215 66108
    6 1377 2243 3896 5429 7454 15464 23550 44444 78687 145485
    10 2061 3315 5897 8160 11099 23387 39050 72449 127227 242337
    16 3179 5207 9065 13230 18381 38367 62124 115278 200036 —
    25 5064 8274 13551 21432 29055 60339 103287 191702 — —

    Значения приведены с учётом запаса.
