Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск углеродистая сталь, присоединение приварное ABO 2E-4 645W Dn 500 Pn 16
Код товара 1831376
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 645W предназначены для промышленного применения в области управления потоком жидкостей или газов в трубопроводах. Основное применение — открытие или перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной эксплуатации в таком режиме полная герметичность при перекрытии потока не гарантируется.
Конструктивная особенность серии — двойной эксцентриситет, обеспечивающий компенсацию износа уплотнительных поверхностей и продление срока службы. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из углеродистой стали 1.0570, уплотнение — Viton (FPM). Присоединение приварное. Данная серия сочетает повышенную химическую стойкость уплотнения Viton с экономичным исполнением диска из углеродистой стали и надёжным приварным соединением, что делает её оптимальным решением для работы с нефтепродуктами и агрессивными средами в трубопроводах высокого давления без фланцевых соединений.
Полное обозначение и расшифровка 2E-4 645W
| Позиция | Код | Расшифровка |
|---|---|---|
| 1 | 2E | Серия затвора с двойным эксцентриситетом |
| 2 | 4 | Модификация серии |
| 3 | 6 | Корпус: низкотемпературная углеродистая сталь 1.0566 |
| 4 | 4 | Уплотнение: Viton (FPM) |
| 5 | 5 | Диск: углеродистая сталь 1.0570 |
| 6 | W | Присоединение: приварное |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 645W
| Параметр | Значение |
|---|---|
| Номинальный диаметр | DN 400 — DN 1200 (стандартно); DN 80 — DN 2400 под заказ |
| Рабочее давление | PN 10; 16; 25 (основные); PN 2,5; 6; 40 под заказ |
| Рабочая температура | от -46°C до +250°C (ограничено характеристиками Viton и материалом корпуса) |
| Материал корпуса | Низкотемпературная углеродистая сталь 1.0566 |
| Материал диска | Углеродистая сталь 1.0570 |
| Материал уплотнения | Viton (FPM) — фторкаучук |
| Тип присоединения | Приварное (W) |
| Исполнение корпуса | Приварной |
| Стандарт строительной длины | Соответствует фланцевому (по запросу возможна поставка затворов с другими строительными длинами) |
| Стандарт верхнего фланца | EN ISO 5211 |
| Стандарт испытаний | EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011 |
| Размеры патрубка | øD × t (øD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливает заказчик |
| Особые свойства | Повышенная химическая стойкость уплотнения, маслобензостойкость, экономичное исполнение диска, отсутствие фланцевых соединений |

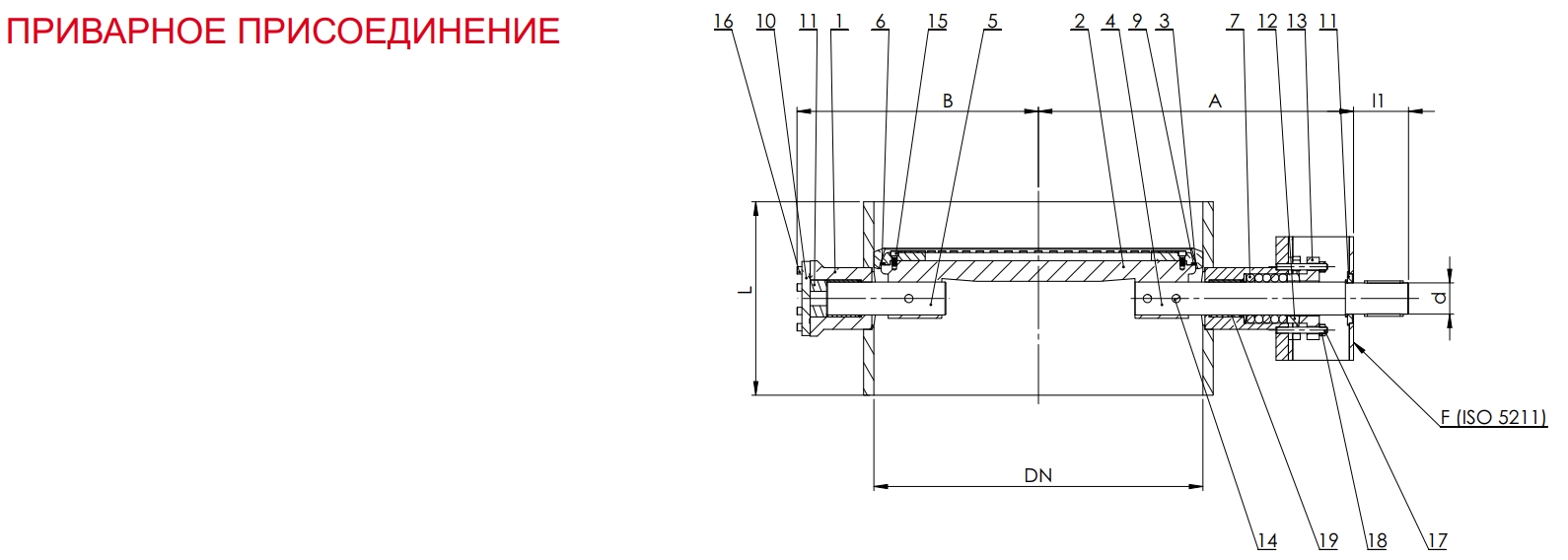

Геометрические размеры и масса 2E-4 645W (приварное исполнение)
PN 10
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| 500 | 495 | 360 | 350 | 14 | 40 | 70 | 422 |
| 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| 800 | 700 | 550 | 470 | 16 | 70 | 90 | 710 |
| 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |
Крутящие моменты HM (Н·м)
| PN | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 1000 | DN 1200 | DN 1400 | DN 1600 | DN 2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | — | — | — | — | — | — | 11712 | 21128 | 36215 | 66108 |
| 6 | 1377 | 2243 | 3896 | 5429 | 7454 | 15464 | 23550 | 44444 | 78687 | 145485 |
| 10 | 2061 | 3315 | 5897 | 8160 | 11099 | 23387 | 39050 | 72449 | 127227 | 242337 |
| 16 | 3179 | 5207 | 9065 | 13230 | 18381 | 38367 | 62124 | 115278 | 200036 | — |
| 25 | 5064 | 8274 | 13551 | 21432 | 29055 | 60339 | 103287 | 191702 | — | — |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
