    Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 640F Dn 1200 Pn 2,5

    Код товара 1831251
    • edt
    Код товара 1831251
    • Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 640F Dn 1200 Pn 2,5 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 640F Dn 1200 Pn 2,5 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус низкотемпературная углеродистая сталь, уплотнение Viton, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 640F Dn 1200 Pn 2,5 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 640F предназначены для промышленного применения в области управления потоком жидкостей или газов в трубопроводах. Основное применение — открытие или перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной эксплуатации в таком режиме полная герметичность при перекрытии потока не гарантируется.

    Конструктивная особенность серии — двойной эксцентриситет, обеспечивающий компенсацию износа уплотнительных поверхностей и продление срока службы. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из нержавеющей стали 1.4541, уплотнение — Viton (FPM). Присоединение фланцевое. Данная серия отличается повышенной химической стойкостью благодаря использованию уплотнения Viton, что позволяет применять затворы в агрессивных средах, с нефтепродуктами и при повышенных температурах. Фланцевое исполнение обеспечивает удобство монтажа и демонтажа.

    Полное обозначение и расшифровка 2E-4 640F

    Позиция Код Расшифровка
    1 2E Серия затвора с двойным эксцентриситетом
    2 4 Модификация серии
    3 6 Корпус: низкотемпературная углеродистая сталь 1.0566
    4 4 Уплотнение: Viton (FPM)
    5 0 Диск: нержавеющая сталь 1.4541
    6 F Присоединение: фланцевое

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 640F

    Параметр Значение
    Номинальный диаметр DN 400 — DN 2000
    Рабочедавление PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -46°C до +250°C (ограничено характеристиками Viton)
    Материал корпуса Низкотемпературная углеродистая сталь 1.0566
    Материал диска Нержавеющая сталь 1.4541
    Материал уплотнения Viton (FPM) — фторкаучук
    Тип присоединения Фланцевое (F)
    Исполнение корпуса Фланцевый
    Стандарт строительной длины EN 558-1, ряд 14 и 16
    Стандарт верхнего фланца EN ISO 5211
    Стандарт присоединения EN 1092-1, 2; DIN 2631; ГОСТ 12815-80 ряд 1
    Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
    Особые свойства Повышенная химическая стойкость, маслобензостойкость, термостойкость

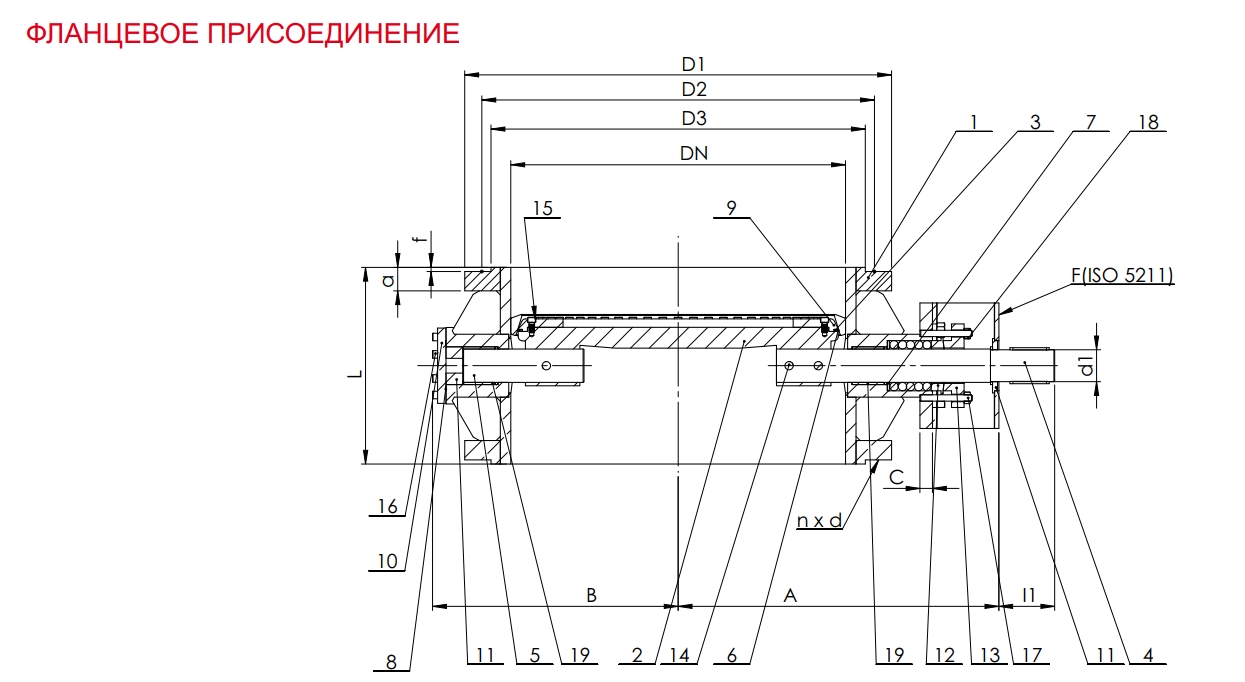

    Геометрические размеры и масса 2E-4 640F (фланцевое исполнение)

    PN 2,5

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    1000 830 660 30 550 25 1175 1120 1080 65 36 2 30 28 110 1070
    1200 1030 800 30 630 25 1375 1320 1280 65 40 2 30 32 110 1250
    1400 1150 890 30 710 25 1575 1520 1480 65 44 2 30 36 110 1640
    1600 1300 1100 30 790 25 1790 1730 1690 70 48 2 30 40 140 2840
    2000 1500 1300 30 950 25 2190 2130 2090 100 54 2 30 48 150 3490

    PN 6

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    400 400 295 20 310 12 540 495 465 35 28 2 22 16 50 164
    500 510 360 25 350 14 645 600 570 40 30 2 22 20 70 240
    600 560 415 25 390 16 755 705 670 50 30 2 26 20 85 370
    700 600 460 25 430 16 860 810 775 50 32 2 26 24 70 520
    800 770 530 25 470 16 975 920 880 50 34 2 30 24 85 710
    1000 830 660 30 550 25 1175 1120 1080 80 36 2 30 28 110 1090
    1200 1030 800 30 630 25 1405 1340 1295 80 40 2 33 32 110 1310
    1400 1150 890 30 710 25 1630 1560 1510 100 44 2 36 36 110 1700
    1600 1300 1100 35 790 30 1830 1760 1710 100 48 2 36 40 155 2900
    2000 1500 1300 35 950 30 2265 2180 2125 140 54 2 42 48 330 3560

    PN 10

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    400 400 295 20 310 12 565 515 482 35 32 2 26 16 50 168
    500 510 360 25 350 14 670 620 585 40 38 2 26 20 70 249
    600 560 415 25 390 16 780 725 685 50 42 2 30 20 85 380
    700 620 485 25 430 16 895 840 800 65 42 2 30 24 90 526
    800 700 550 25 470 16 1015 950 905 70 44 2 33 24 90 720
    1000 850 680 30 550 25 1230 1160 1110 80 44 2 36 28 110 1150
    1200 940 760 30 630 25 1455 1380 1330 80 46 2 39 32 110 1310

    PN 16

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    400 455 310 25 310 14 580 525 490 40 38 2 30 16 70 174
    500 520 375 25 350 16 715 650 610 50 46 2 33 20 90 255
    600 620 435 30 390 25 840 770 725 65 52 2 36 20 90 392
    700 670 490 30 430 25 910 840 795 70 52 2 36 24 110 550
    800 750 565 30 470 25 1025 950 900 85 54 2 39 24 130 745
    1000 865 700 30 550 25 1255 1170 1115 100 54 2 42 28 140 1260
    1200 1000 810 35 630 25 1485 1390 1330 100 58 2 48 32 160 1700

    PN 25

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    400 475 330 25 310 16 620 550 505 50 46 2 36 16 80 220
    500 535 395 30 350 25 730 660 615 55 56 2 36 20 110 298
    600 660 460 30 390 25 845 770 720 70 68 2 39 20 110 445
    700 690 505 30 430 25 960 875 820 85 68 2 42 24 110 660
    800 805 580 30 470 25 1085 990 930 100 70 2 48 24 140 885
    1000 1000 800 35 550 30 1320 1210 1140 120 70 2 56 28 160 1200

    Крутящие моменты HM (Н·м)

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11712 21128 36215 66108
    6 1377 2243 3896 5429 7454 15464 23550 44444 78687 145485
    10 2061 3315 5897 8160 11099 23387 39050 72449 127227 242337
    16 3179 5207 9065 13230 18381 38367 62124 115278 200036 —
    25 5064 8274 13551 21432 29055 60339 103287 191702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
