    Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение EPDM, диск LTCS, присоединение приварное ABO 2E-4 626W Dn 500 Pn 6

    Код товара 1831124
    • edt
    Код товара 1831124
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение EPDM, диск LTCS, присоединение приварное ABO 2E-4 626W Dn 500 Pn 6 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение EPDM, диск LTCS, присоединение приварное ABO 2E-4 626W Dn 500 Pn 6 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение EPDM, диск LTCS, присоединение приварное ABO 2E-4 626W Dn 500 Pn 6 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 626W предназначены для промышленного применения в области управления потоком жидкостей или газов в трубопроводах. Основное применение — открытие или перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной эксплуатации в таком режиме полная герметичность при перекрытии потока не гарантируется.

    Конструктивная особенность серии — двойной эксцентриситет, обеспечивающий компенсацию износа уплотнительных поверхностей и продление срока службы. Корпус выполнен из низкотемпературной углеродистой стали 1.0566, диск — из низкотемпературной углеродистой стали 1.0566, уплотнение — EPDM. Присоединение приварное, что обеспечивает надёжное соединение с трубопроводом и отсутствие фланцевых соединений.

    Полное обозначение и расшифровка 2E-4 626W

    Позиция Код Расшифровка
    1 2E Серия затвора с двойным эксцентриситетом
    2 4 Модификация серии
    3 6 Корпус: низкотемпературная углеродистая сталь 1.0566
    4 2 Уплотнение: EPDM
    5 6 Диск: низкотемпературная углеродистая сталь 1.0566
    6 W Присоединение: приварное

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 626W

    Параметр Значение
    Номинальный диаметр DN 400 — DN 1200 (стандартно); DN 80 — DN 2400 под заказ
    Рабочее давление PN 10; 16; 25 (основные); PN 2,5; 6; 40 под заказ
    Рабочая температура от -46°C до +250°C
    Материал корпуса Низкотемпературная углеродистая сталь 1.0566
    Материал диска Низкотемпературная углеродистая сталь 1.0566
    Материал уплотнения EPDM
    Тип присоединения Приварное (W)
    Исполнение корпуса Приварной
    Стандарт строительной длины Соответствует фланцевому (по запросу возможна поставка затворов с другими строительными длинами)
    Стандарт верхнего фланца EN ISO 5211
    Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
    Размеры патрубка øD × t (øD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливает заказчик

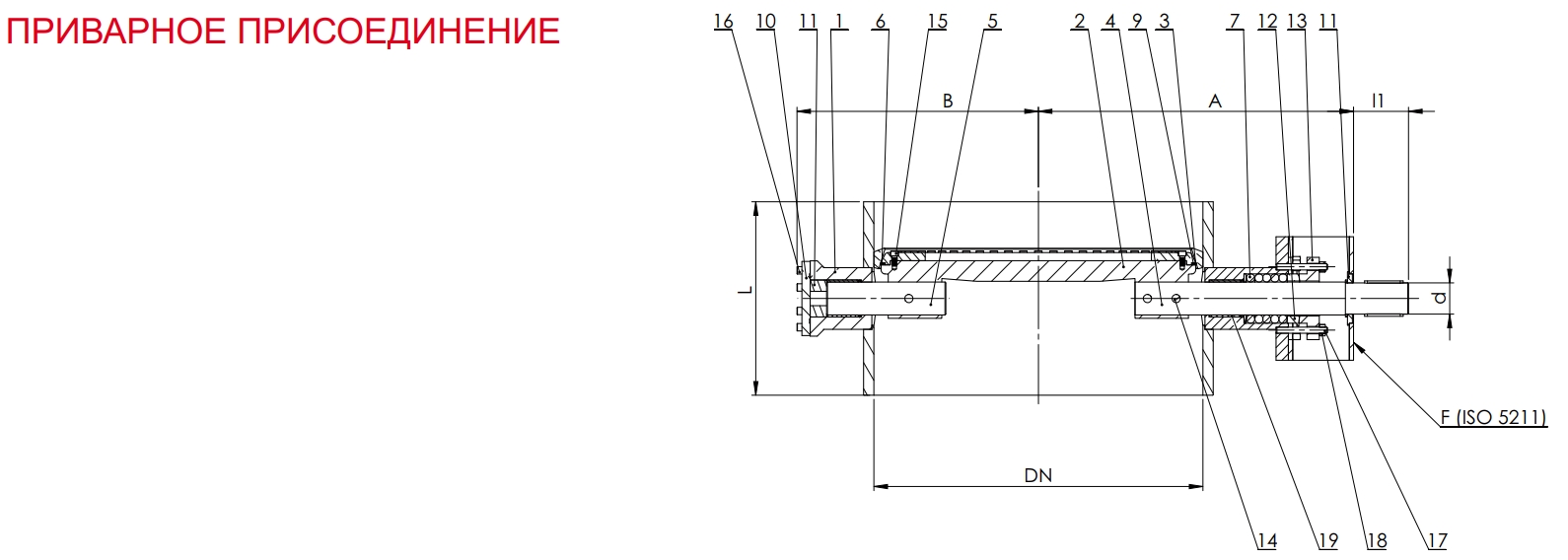

    Геометрические размеры и масса 2E-4 626W (приварное исполнение)

    PN 10

    DN A B L F d I1 Масса, кг
    400 400 295 310 12 35 50 162
    500 495 360 350 14 40 70 422
    600 550 415 390 16 50 85 360
    700 620 485 430 16 65 90 510
    800 700 550 470 16 70 90 710
    1000 850 680 550 25 80 110 1130
    1200 940 760 630 25 80 110 1290

    PN 16

    DN A B L F d I1 Масса, кг
    400 455 310 310 14 40 70 170
    500 520 375 350 16 50 90 248
    600 620 435 390 25 65 90 385
    700 670 490 430 25 70 110 535
    800 750 565 470 25 85 130 730
    1000 865 700 550 25 100 140 1230
    1200 1000 810 630 25 100 140 1680

    PN 25

    DN A B L F d I1 Масса, кг
    400 475 330 310 16 50 80 212
    500 535 395 350 25 55 110 290
    600 660 460 390 25 70 110 438
    700 690 505 430 25 85 110 645
    800 805 580 470 25 100 140 870
    1000 1000 800 550 30 120 160 1250
    1200 1115 880 630 40 140 220 2050

    Крутящие моменты HM (Н·м)

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11712 21128 36215 66108
    6 1377 2243 3896 5429 7454 15464 23550 44444 78687 145485
    10 2061 3315 5897 8160 11099 23387 39050 72449 127227 242337
    16 3179 5207 9065 13230 18381 38367 62124 115278 200036 —
    25 5064 8274 13551 21432 29055 60339 103287 191702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
