    Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение NBR, диск LTCS, присоединение приварное ABO 2E-4 616W Dn 400 Pn 10

    Код товара 1830774
    • edt
    Код товара 1830774
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение NBR, диск LTCS, присоединение приварное ABO 2E-4 616W Dn 400 Pn 10 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение NBR, диск LTCS, присоединение приварное ABO 2E-4 616W Dn 400 Pn 10 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус LTCS, уплотнение NBR, диск LTCS, присоединение приварное ABO 2E-4 616W Dn 400 Pn 10 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 в исполнении 616W предназначен для работы в низкотемпературных условиях с приварным присоединением к трубопроводу. Корпус и диск выполнены из низкотемпературной углеродистой стали 1.0566, что обеспечивает эксплуатацию при температурах до -46°C без риска хрупкого разрушения материала. Уплотнение из NBR подходит для систем питьевого водоснабжения, канализации и технических вод. Приварное исполнение обеспечивает максимальную герметичность соединения с трубопроводом и отсутствие протечек в местах фланцевых соединений, что критично для подземных и труднодоступных участков.

    Полное обозначение и расшифровка 2E-4 616W

    Элемент кода Значение Расшифровка
    2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом вала
    4 Серия 2E-4 Стандартная серия дисковых затворов
    6 Корпус 1.0566 Низкотемпературная углеродистая сталь
    1 Уплотнение NBR Нитрильный каучук
    6 Диск 1.0566 Низкотемпературная углеродистая сталь
    W Приварное исполнение Прямая сварка в трубопровод
    [DN] Номинальный диаметр DN 400 – DN 1200 (стандартный ряд)

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 616W

    Параметр Значение
    Номинальный диаметр DN 400 – DN 1200 мм
    Рабочее давление PN 10; 16; 25 бар (PN 2,5 и 6 ограниченно)
    Рабочая температура От -46°C до +80°C (ограничение по NBR)
    Материал корпуса Сталь 1.0566
    Материал диска Сталь 1.0566
    Материал уплотнения NBR
    Тип присоединения Приварное (W)
    Строительная длина По запросу (соответствует фланцевому)
    Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598
    Верхний фланец привода EN ISO 5211
    Области применения Питьевая вода, сточные воды, канализация, техническая вода, воздух, неагрессивные газы

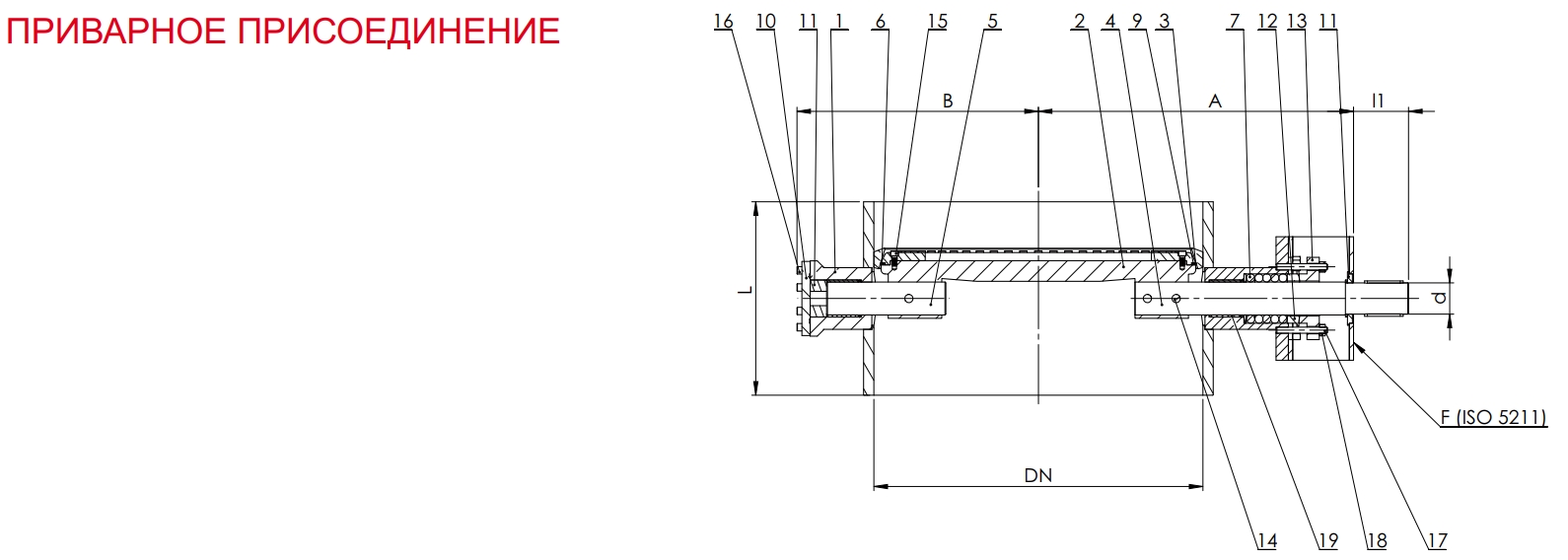

    Геометрические размеры и масса 2E-4 616W (приварное исполнение)

    PN 10

    DN A B L F d I1 Масса, кг
    400 400 295 310 12 35 50 162
    500 495 360 350 14 40 70 242
    600 550 415 390 16 50 85 360
    700 620 485 430 16 65 90 510
    800 700 550 470 16 70 90 710
    1000 850 680 550 25 80 110 1130
    1200 940 760 630 25 80 110 1290

    PN 16

    DN A B L F d I1 Масса, кг
    400 455 310 310 14 40 70 170
    500 520 375 350 16 50 90 248
    600 620 435 390 25 65 90 385
    700 670 490 430 25 70 110 535
    800 750 565 470 25 85 130 730
    1000 865 700 550 25 100 140 1230
    1200 1000 810 630 25 100 140 1680

    PN 25

    DN A B L F d I1 Масса, кг
    400 475 330 310 16 50 80 212
    500 535 395 350 25 55 110 290
    600 660 460 390 25 70 110 438
    700 690 505 430 25 85 110 645
    800 805 580 470 25 100 140 870
    1000 1000 800 550 30 120 160 1250
    1200 1115 880 630 40 140 220 2050

    Условные обозначения:

    • A, B — габаритные размеры корпуса
    • L — строительная длина
    • F — толщина патрубка
    • d — диаметр отверстия под шпильки
    • I1 — высота выступа вала
    • Размеры патрубка ØD × t устанавливаются заказчиком

    Крутящие моменты HM (Н·м) для 2E-4 616W

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
