    Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус низкотемпературная углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь ABO 2E-4 616B Dn 500 Pn 16

    Код товара 1830723
    • edt
    Код товара 1830723
    • Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус низкотемпературная углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь ABO 2E-4 616B Dn 500 Pn 16 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус низкотемпературная углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь ABO 2E-4 616B Dn 500 Pn 16 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом межфланцевый, корпус низкотемпературная углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь ABO 2E-4 616B Dn 500 Pn 16 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковый поворотный затвор с двойным эксцентриситетом серии 2E-4 в исполнении 616B предназначен для работы в низкотемпературных условиях с межфланцевым присоединением. Корпус и диск выполнены из низкотемпературной углеродистой стали 1.0566, что обеспечивает эксплуатацию при температурах до -46°C без риска хрупкого разрушения материала. Уплотнение из NBR подходит для систем питьевого водоснабжения, канализации и технических вод. Межфланцевое исполнение позволяет установку между существующими фланцами трубопровода без дополнительных сварных работ, обеспечивая компактность и удобство монтажа.

    Полное обозначение и расшифровка 2E-4 616B

    Элемент кода Значение Расшифровка
    2E Двойной эксцентриситет Конструкция с двойным эксцентриситетом вала
    4 Серия 2E-4 Стандартная серия дисковых затворов
    6 Корпус 1.0566 Низкотемпературная углеродистая сталь
    1 Уплотнение NBR Нитрильный каучук
    6 Диск 1.0566 Низкотемпературная углеродистая сталь
    B Межфланцевое исполнение Установка между фланцами со сквозными отверстиями
    [DN] Номинальный диаметр DN 400 – DN 1200 (стандартный ряд)

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 616B

    Параметр Значение
    Номинальный диаметр DN 400 – DN 1200 мм
    Рабочее давление PN 2,5; 6; 10; 16; 25 бар
    Рабочая температура От -46°C до +80°C (ограничение по NBR)
    Материал корпуса Сталь 1.0566
    Материал диска Сталь 1.0566
    Материал уплотнения NBR
    Тип присоединения Межфланцевое (B) со сквозными отверстиями
    Строительная длина EN 558-1, ряд 14
    Стандарт испытаний EN 12266-1, EN 12266-2, ISO 5208, API 598
    Верхний фланец привода EN ISO 5211
    Присоединение к трубопроводу EN 1092-1, DIN 2631, ГОСТ 12815-80 ряд 1
    Области применения Питьевая вода, сточные воды, канализация, техническая вода, воздух

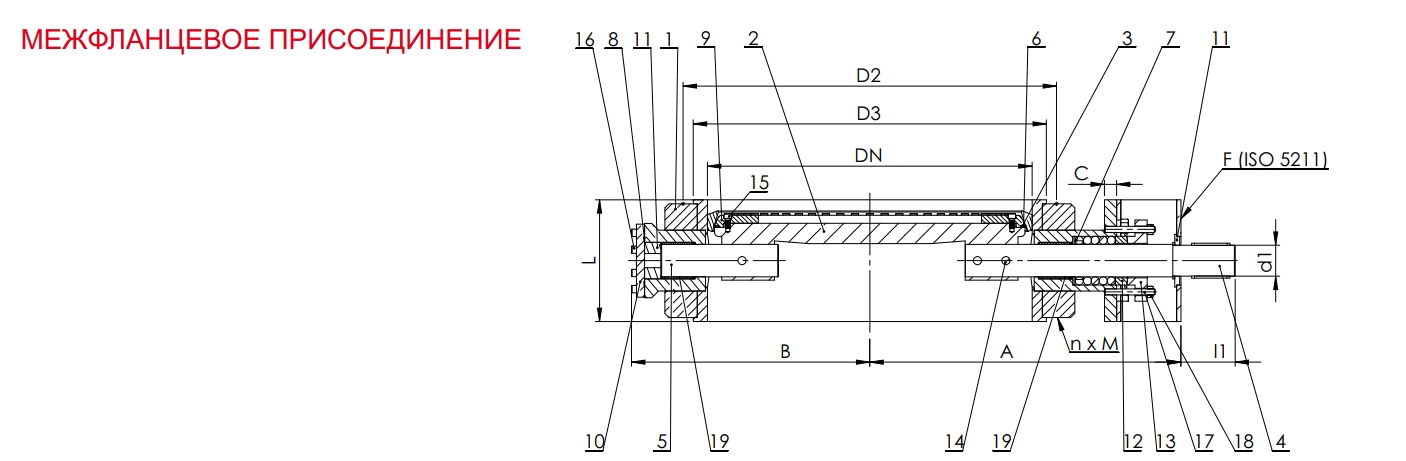

    Геометрические размеры и масса 2E-4 616B (межфланцевое исполнение)

    PN 6

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 495 465 35 M20 8 50 115
    500 495 355 25 152 14 600 570 40 M20 8 70 200
    600 550 410 25 178 16 705 670 50 M24 8 70 290
    700 600 460 25 229 14 810 775 50 M24 8 70 425
    800 770 530 25 241 16 920 880 50 M27 8 85 600
    1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
    1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

    PN 10

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 515 482 35 M24 8 50 120
    500 495 355 25 152 14 620 585 40 M24 8 70 210
    600 550 410 25 178 16 725 685 50 M27 8 85 300
    700 620 485 25 229 16 840 800 65 M27 8 90 430
    800 700 550 25 241 16 950 905 70 M30 8 90 655
    1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
    1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

    PN 16

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 455 305 25 140 14 525 490 40 M27 8 70 125
    500 495 375 25 152 16 650 610 50 M30 8 90 220
    600 615 440 30 178 25 770 725 65 M33 8 90 320
    700 640 485 30 229 25 840 795 70 M33 8 110 450
    800 750 565 30 241 25 950 900 85 M36×3 8 130 690
    1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
    1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

    PN 25

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 510 320 25 140 16 550 505 50 M33 8 80 180
    500 565 390 30 152 25 660 615 55 M33 8 110 280
    600 630 460 30 178 25 770 720 70 M26×3 8 110 400
    700 690 505 30 229 25 875 820 85 M39×3 8 110 520
    800 805 580 30 241 25 990 930 100 M45×3 8 140 790
    1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

    Крутящие моменты HM (Н·м) для 2E-4 616B

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200
    2,5 — — — — — — 11 712
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
