    Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение PTFE + графит, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 595B Dn 500 Pn 6

    Код товара 1830165
    • edt
    Код товара 1830165
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение PTFE + графит, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 595B Dn 500 Pn 6 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение PTFE + графит, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 595B Dn 500 Pn 6 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение PTFE + графит, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 595B Dn 500 Pn 6 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 595B предназначены для промышленного применения в системах управления потоком жидкостей и газов в трубопроводах. Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла. Межфланцевое исполнение обеспечивает удобство монтажа между фланцами трубопровода без дополнительных соединительных элементов. Основное применение — открытие и перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной работе в таком режиме полная герметичность при перекрытии не гарантируется. Подходят для водоснабжения, водоотведения, теплоэнергетики, нефтегазовой отрасли и химической промышленности. Уплотнение PTFE + графит обеспечивает высокую химическую стойкость и допустимость работы при температурах до +250°C. Диск из углеродистой стали 1.0570 обеспечивает повышенную механическую прочность конструкции.

    Полное обозначение и расшифровка 2E-4 595B

    Позиция кода Значение Расшифровка
    2E Двойной эксцентриситет Тип конструкции затвора
    4 Серия 4 Серия исполнения
    5 Корпус 5 Углеродистая сталь 1.0570
    9 Уплотнение 9 PTFE + графит
    5 Диск 5 Углеродистая сталь 1.0570
    B Присоединение B Межфланцевое

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 595B

    Параметр Значение
    Номинальный диаметр DN 400 – DN 2000 мм
    Рабочее давление PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -46°C до +250°C (корпус 1.0566); от -30°C до +250°C (корпус 1.0570)
    Материал корпуса Углеродистая сталь 1.0570
    Материал диска Углеродистая сталь 1.0570
    Материал уплотнения PTFE + графит
    Тип присоединения Межфланцевое со сквозными отверстиями
    Исполнение корпуса Межфланцевый, фланцевый, приварной (по заказу)
    Стандарты исполнения EN 558-1, EN 1092-1, EN ISO 5211, API 598, ГОСТ 54808-2011

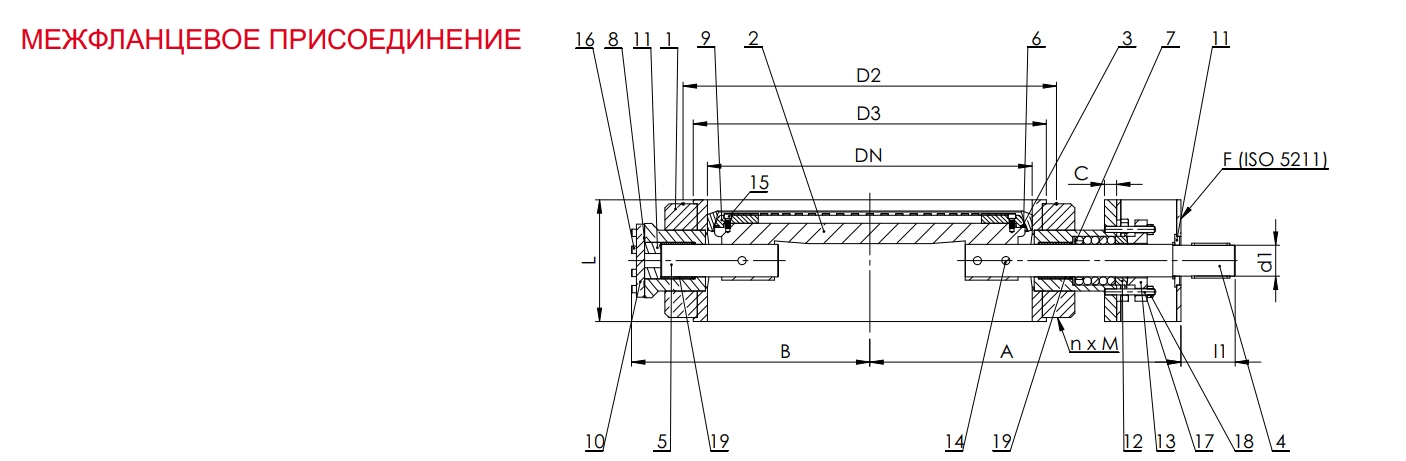

    Геометрические размеры и масса 2E-4 595B (межфланцевое исполнение)

    PN 6

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 495 465 35 M20 8 50 115
    500 495 355 25 152 14 600 570 40 M20 8 50 200
    600 550 410 25 178 16 705 670 50 M24 8 70 290
    700 600 460 25 229 14 810 775 50 M24 8 70 425
    800 770 530 25 241 16 920 880 50 M27 8 85 600
    1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
    1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

    PN 10

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 400 295 20 140 12 515 482 35 M24 8 50 120
    500 495 355 25 152 14 620 585 40 M24 8 70 210
    600 550 410 25 178 16 725 685 50 M27 8 70 300
    700 620 485 25 229 16 840 800 65 M27 8 90 430
    800 700 550 25 241 16 950 905 70 M30 8 90 655
    1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
    1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

    PN 16

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 455 305 25 140 14 525 490 40 M27 8 70 125
    500 495 375 25 152 16 650 610 50 M30 8 90 220
    600 615 440 30 178 25 770 725 65 M33 8 90 320
    700 640 485 30 229 25 840 795 70 M33 8 110 450
    800 750 565 30 241 25 950 900 85 M36×3 8 130 690
    1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
    1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

    PN 25

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    400 510 320 25 140 16 550 505 50 M33 8 80 180
    500 565 390 30 152 25 660 615 55 M33 8 110 280
    600 630 460 30 178 25 770 720 70 M26×3 8 110 400
    700 690 505 30 229 25 875 820 85 M39×3 8 110 520
    800 805 580 30 241 25 990 930 100 M45×3 8 140 790
    1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

    Крутящие моменты HM (Н·м)

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11 712 21 128 36 215 66 108
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
    40 — — — — — — — — — —
