    Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь, присоединение приварное ABO 2E-4 546W Dn 800 Pn 16

    Код товара 1829990
    • edt
    Код товара 1829990
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь, присоединение приварное ABO 2E-4 546W Dn 800 Pn 16 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь, присоединение приварное ABO 2E-4 546W Dn 800 Pn 16 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск низкотемпературная углеродистая сталь, присоединение приварное ABO 2E-4 546W Dn 800 Pn 16 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 546W предназначены для промышленного применения в системах управления потоком жидкостей и газов в трубопроводах. Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла. Приварное исполнение обеспечивает максимальную герметичность соединения и применяется в системах с повышенными требованиями к надежности. Основное применение — открытие и перекрытие потока. Возможно использование в качестве регулирующего устройства, однако при длительной работе в таком режиме полная герметичность при перекрытии не гарантируется. Подходят для водоснабжения, водоотведения, теплоэнергетики, нефтегазовой отрасли и химической промышленности.

    Полное обозначение и расшифровка 2E-4 546W

    Позиция кода Значение Расшифровка
    2E Двойной эксцентриситет Тип конструкции затвора
    4 Серия 4 Серия исполнения
    5 Корпус 5 Углеродистая сталь 1.0570
    4 Уплотнение 4 Viton (FPM)
    6 Диск 6 Низкотемпературная углеродистая сталь 1.0566
    W Присоединение W Приварное

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 546W

    Параметр Значение
    Номинальный диаметр DN 400 – DN 2000 мм
    Рабочее давление PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -46°C до +250°C (диск 1.0566); от -30°C до +250°C (корпус 1.0570)
    Материал корпуса Углеродистая сталь 1.0570
    Материал диска Низкотемпературная углеродистая сталь 1.0566
    Материал уплотнения Viton (FPM)
    Тип присоединения Приварное
    Исполнение корпуса Приварной (возможны межфланцевый, фланцевый по заказу)
    Стандарты исполнения EN 558-1, EN 12627, EN ISO 5211, API 598, ГОСТ 54808-2011

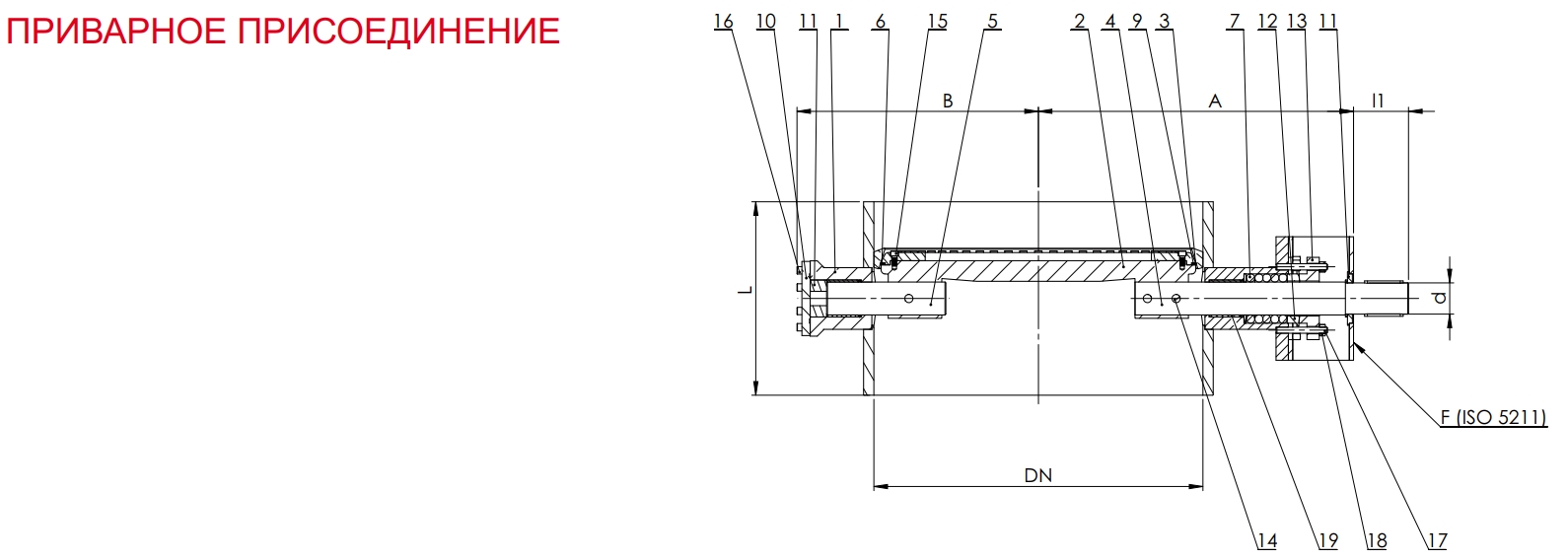

    Геометрические размеры и масса 2E-4 546W (приварное исполнение)

    PN 10

    DN A B L F d I1 Масса, кг
    400 400 295 310 12 35 50 162
    500 495 360 350 14 40 70 242
    600 550 415 390 16 50 85 360
    700 620 485 430 16 65 90 510
    800 700 550 470 16 70 90 700
    1000 850 680 550 25 80 110 1130
    1200 940 760 630 25 80 110 1290

    PN 16

    DN A B L F d I1 Масса, кг
    400 455 310 310 14 40 70 170
    500 520 375 350 16 50 90 248
    600 620 435 390 25 65 90 385
    700 670 490 430 25 70 110 535
    800 750 565 470 25 85 130 730
    1000 865 700 550 25 100 140 1230
    1200 1000 810 630 25 100 140 1680

    PN 25

    DN A B L F d I1 Масса, кг
    400 475 330 310 16 50 80 212
    500 535 395 350 25 55 110 290
    600 660 460 390 25 70 110 438
    700 690 505 430 25 85 110 645
    800 805 580 470 25 100 140 870
    1000 1000 800 550 30 120 160 1250
    1200 1115 880 630 40 140 220 2050

    Крутящие моменты HM (Н·м)

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11 712 21 128 36 215 66 108
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
