Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение Viton, диск углеродистая сталь, присоединение приварное ABO 2E-4 545W Dn 1000 Pn 25
Код товара 1829900
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Дисковые поворотные затворы с двойным эксцентриситетом серии 2E-4 545W — это промышленная запорная арматура с приварным присоединением для управления потоком жидкостей и газов в трубопроводах.
Ключевые особенности:
- Двойной эксцентриситет обеспечивает надежное уплотнение и минимальный износ седла
- Конструкция 545W: углеродистая сталь 1.0570 / Viton (FPM) / диск из углеродистой стали 1.0570 / приварное присоединение
- Комбинация приварного соединения и углеродистого диска обеспечивает максимальную экономичность и герметичность
- Оптимально для постоянных трубопроводных соединений с неагрессивными средами
- Применение: горячая вода, пар, нефтепродукты, воздух, неагрессивные газы
- Диапазон DN 400–1200 мм, PN 10–25 бар
- Температура от -30°C до +250°C
Полное обозначение и расшифровка 2E-4 545W
| Позиция | Код | Расшифровка | Значение для 545W |
|---|---|---|---|
| 1–2 | 2E | Тип эксцентриситета | Двойной эксцентриситет |
| 3 | 4 | Серия | Серия 2E-4 |
| 4 | 5 | Материал корпуса | 5 — углеродистая сталь 1.0570 |
| 5 | 4 | Материал уплотнения | 4 — Viton (FPM) |
| 6 | 5 | Материал диска | 5 — углеродистая сталь 1.0570 |
| 7 | W | Тип присоединения | W — приварное |
| 8 | XXX | Номинальный диаметр | DN 400 / 500 / 600 / 700 / 800 / 1000 / 1200 |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 545W
| Параметр | Значение |
|---|---|
| Серия | 2E-4 |
| Тип | Дисковый поворотный затвор с двойным эксцентриситетом |
| Корпус | Углеродистая сталь 1.0570 (исполнение 5) |
| Диск | Углеродистая сталь 1.0570 (исполнение 5) |
| Уплотнение | Viton (FPM) — фторкаучук (исполнение 4) |
| Присоединение | Приварное (W) |
| Номинальный диаметр (DN) | 400, 500, 600, 700, 800, 1000, 1200 мм |
| Номинальное давление (PN) | 10, 16, 25 бар |
| Рабочая температура | от -30°C до +250°C |
| Рабочее давление | PN 10–25: соответствует номинальному |
| Применяемые стандарты | EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011 |
| Строительная длина | EN 558-1, ряд 14 |
| Верхний фланец | EN ISO 5211 |
| Присоединение | EN 12627 (под приварку) |
| Особенность | Размеры патрубка øD × t устанавливает заказчик |
| Области применения | Горячая и перегретая вода, пар и конденсат, нефтепродукты, масла, воздух, неагрессивные газы |

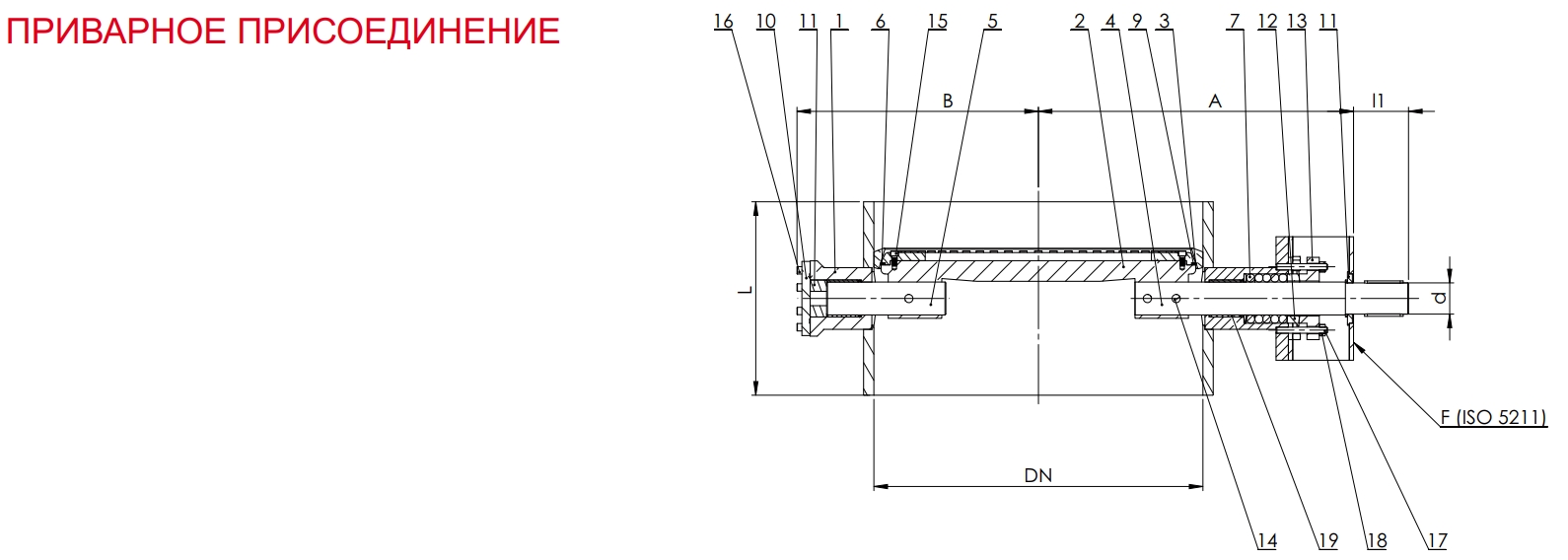

Геометрические размеры и масса 2E-4 545W (приварное исполнение)
PN 10
| DN | A | B | L | F | d | I1 | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| 500 | 495 | 360 | 350 | 14 | 40 | 70 | 242 |
| 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| 800 | 700 | 550 | 470 | 16 | 70 | 90 | 710 |
| 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса (кг) |
|---|---|---|---|---|---|---|---|
| 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |
Крутящие моменты HM (Н·м) для 2E-4 545W
| PN | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 1000 | DN 1200 |
|---|---|---|---|---|---|---|---|
| 10 | 2 061 | 3 315 | 5 897 | 8 160 | 11 099 | 23 387 | 39 050 |
| 16 | 3 179 | 5 207 | 9 065 | 13 230 | 18 381 | 38 367 | 62 124 |
| 25 | 5 064 | 8 274 | 13 551 | 21 432 | 29 055 | 60 339 | 103 287 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
