    Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 525B Dn 500 Pn 16

    Код товара 1829476
    • edt
    Код товара 1829476
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 525B Dn 500 Pn 16 Затворы #1
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 525B Dn 500 Pn 16 Затворы #2
    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 525B Dn 500 Pn 16 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    2E-4 525B — дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения. Предназначен для установки между фланцами трубопровода (межфланцевое исполнение). Конструкция с двойным эксцентриситетом обеспечивает снижение трения диска о седло при открывании/закрывании, что увеличивает срок службы уплотнения и снижает крутящий момент. Корпус выполнен из углеродистой стали 1.0570, диск — из углеродистой стали 1.0570, уплотнение — EPDM (этиленпропиленовый каучук). Рабочая температура от -30°C до +120°C (кратковременно до +130°C). Экономичное исполнение с углеродистым диском для работы с водой, паром и нейтральными средами без повышенных требований к коррозионной стойкости. Применяется в тепловых сетях, системах водоснабжения и отопления.

    Полное обозначение и расшифровка 2E-4 525B

    Позиция Код Расшифровка
    1 2E Двойной эксцентриситет (double eccentric)
    2 4 Серия 4
    3 5 Корпус: углеродистая сталь 1.0570
    4 2 Уплотнение: EPDM (этиленпропиленовый каучук)
    5 5 Диск: углеродистая сталь 1.0570
    6 B Присоединение: межфланцевое (wafer type)

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 525B

    Параметр Значение
    Номинальный диаметр (DN) DN 400 — DN 2000
    Рабочее давление (PN) PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -30°C до +120°C
    Кратковременная максимальная температура до +130°C
    Максимальная температура (с PTFE+графит) до +250°C
    Материал корпуса Углеродистая сталь 1.0570
    Материал диска Углеродистая сталь 1.0570
    Материал уплотнения EPDM
    Тип присоединения Межфланцевое (со сквозными отверстиями)
    Направление установки Без ограничений (двунаправленный)
    Применяемые стандарты EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
    Строительная длина EN 558-1, Ряд 14/16
    Верхний фланец EN ISO 5211
    Разрешение для питьевой воды Да (EPDM соответствует требованиям)
    Антикоррозионная защита Требуется покрытие или окраска

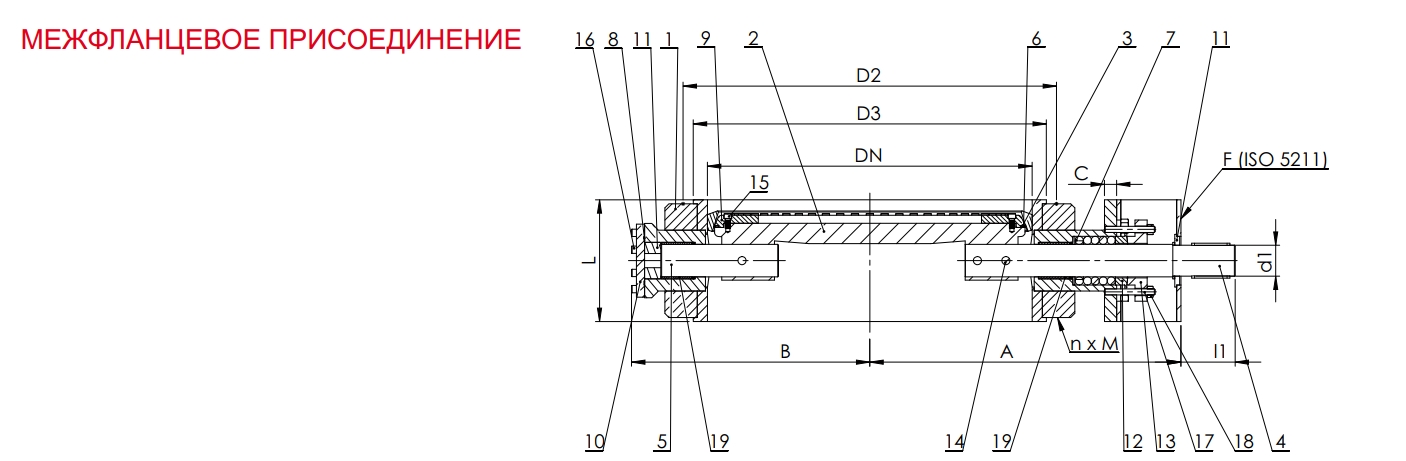

    Геометрические размеры и масса 2E-4 525B (межфланцевое исполнение)

    PN 6

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    DN 400 400 295 20 140 12 495 465 35 M20 8 50 115
    DN 500 495 355 25 152 14 600 570 40 M20 8 70 200
    DN 600 550 410 25 178 16 705 670 50 M24 8 70 290
    DN 700 600 460 25 229 14 810 775 50 M24 8 70 425
    DN 800 770 530 25 241 16 920 880 50 M27 8 85 600
    DN 1000 830 660 30 300 25 1120 1080 80 M27 8 110 855
    DN 1200 920 750 30 350 25 1340 1295 80 M30 8 110 1310

    PN 10

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    DN 400 400 295 20 140 12 515 482 35 M24 8 50 120
    DN 500 495 355 25 152 14 620 585 40 M24 8 70 210
    DN 600 550 410 25 178 16 725 685 50 M27 8 85 300
    DN 700 620 485 25 229 16 840 800 65 M27 8 90 430
    DN 800 700 550 25 241 16 950 905 70 M30 8 90 655
    DN 1000 850 680 30 300 25 1160 1110 80 M33 8 110 870
    DN 1200 940 760 30 350 25 1380 1330 80 M36×3 8 110 1320

    PN 16

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    DN 400 455 305 25 140 14 525 490 40 M27 8 70 125
    DN 500 495 375 25 152 16 650 610 50 M30 8 90 220
    DN 600 615 440 30 178 25 770 725 65 M33 8 90 320
    DN 700 640 485 30 229 25 840 795 70 M33 8 110 450
    DN 800 750 565 30 241 25 950 900 85 M36×3 8 130 690
    DN 1000 860 700 30 300 25 1170 1115 100 M39×3 8 140 900
    DN 1200 980 790 30 350 25 1390 1330 100 M45×3 8 140 1325

    PN 25

    DN A B C L F D2 D3 d1 M n I1 Масса, кг
    DN 400 510 320 25 140 16 550 505 50 M33 8 80 180
    DN 500 565 390 30 152 25 660 615 55 M33 8 110 280
    DN 600 630 460 30 178 25 770 720 70 M26×3 8 110 400
    DN 700 690 505 30 229 25 875 820 85 M39×3 8 110 520
    DN 800 805 580 30 241 25 990 930 100 M45×3 8 140 790
    DN 1000 980 800 35 300 30 1210 1140 120 M52×3 8 160 1450

    Условные обозначения:

    • A, B, C — габаритные размеры корпуса (мм)
    • L — строительная длина (мм)
    • F — толщина фланца (мм)
    • D2 — наружный диаметр фланца (мм)
    • D3 — диаметр окружности болтов (мм)
    • d1 — диаметр отверстия под вал (мм)
    • M — резьба болтов крепления привода
    • n — количество болтов
    • I1 — высота выступа вала (мм)

    Крутящие моменты HM (Н·м) для 2E-4 525B

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11 712 21 128 36 215 66 108
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
