    Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 520F Dn 1200 Pn 10

    Код товара 1829410
    • edt
    Код товара 1829410

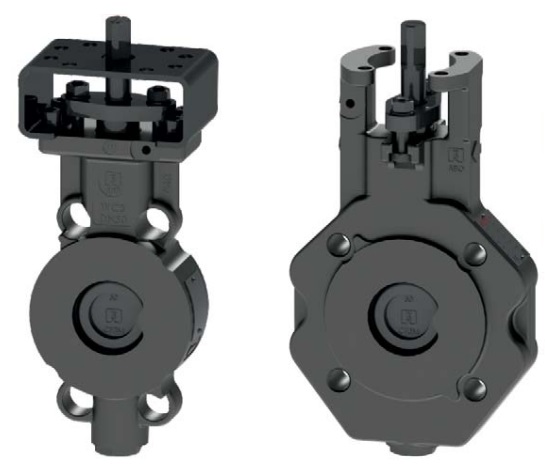

    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 520F Dn 1200 Pn 10 Затворы #1

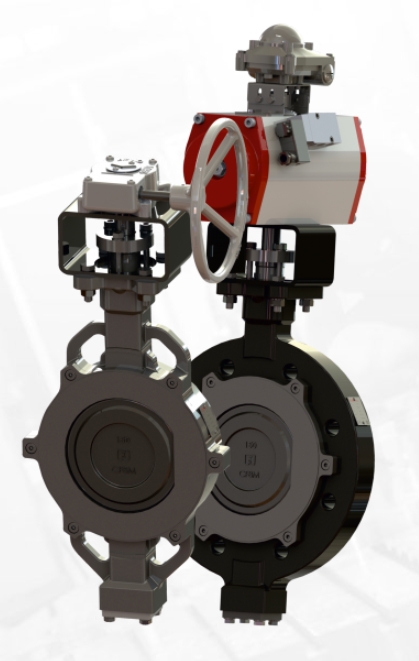

    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 520F Dn 1200 Pn 10 Затворы #2

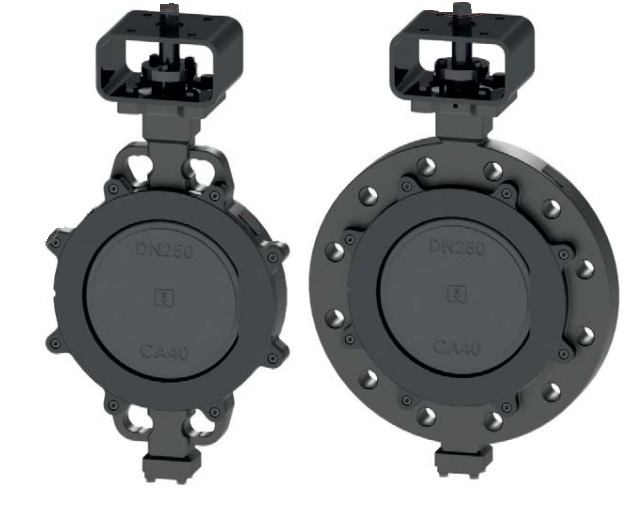

    • Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение EPDM, диск нержавеющая сталь, присоединение фланцевое ABO 2E-4 520F Dn 1200 Pn 10 Затворы #3
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    2E-4 520F — дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения. Предназначен для установки на фланцы трубопровода с собственными фланцами (фланцевое исполнение). Конструкция с двойным эксцентриситетом обеспечивает снижение трения диска о седло при открывании/закрывании, что увеличивает срок службы уплотнения и снижает крутящий момент. Корпус выполнен из углеродистой стали 1.0570, диск — из нержавеющей стали 1.4541, уплотнение — EPDM (этиленпропиленовый каучук). Рабочая температура от -30°C до +120°C (кратковременно до +130°C). Фланцевое исполнение обеспечивает максимальную надёжность крепления и герметичности на высоких давлениях и больших диаметрах. Применяется для питьевой воды, горячей воды, пара, конденсата в энергетике, тепловых сетях и пищевой промышленности.

    Полное обозначение и расшифровка 2E-4 520F

    Позиция Код Расшифровка
    1 2E Двойной эксцентриситет (double eccentric)
    2 4 Серия 4
    3 5 Корпус: углеродистая сталь 1.0570
    4 2 Уплотнение: EPDM (этиленпропиленовый каучук)
    5 0 Диск: нержавеющая сталь 1.4541
    6 F Присоединение: фланцевое (flanged ends)

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Основные характеристики 2E-4 520F

    Параметр Значение
    Номинальный диаметр (DN) DN 400 — DN 2000
    Рабочее давление (PN) PN 2,5; 6; 10; 16; 25; 40
    Рабочая температура от -30°C до +120°C
    Кратковременная максимальная температура до +130°C
    Максимальная температура (с PTFE+графит) до +250°C
    Материал корпуса Углеродистая сталь 1.0570
    Материал диска Нержавеющая сталь 1.4541 (AISI 321)
    Материал уплотнения EPDM
    Тип присоединения Фланцевое (с собственными фланцами)
    Направление установки Без ограничений (двунаправленный)
    Применяемые стандарты EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011
    Строительная длина EN 558-1, Ряд 14/16
    Верхний фланец EN ISO 5211
    Фланцы исполнения EN 1092-1, DIN 2631, ГОСТ 12815-80 Ряд 1
    Разрешение для питьевой воды Да (EPDM соответствует требованиям)

    Геометрические размеры и масса 2E-4 520F (фланцевое исполнение)

    PN 2,5

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    DN 1000 830 660 30 550 25 1175 1120 1080 65 36 2 30 28 110 1070
    DN 1200 1030 800 30 630 25 1375 1320 1280 65 40 2 30 32 110 1250
    DN 1400 1150 890 30 710 25 1575 1520 1480 65 44 2 30 36 110 1640
    DN 1600 1300 1100 30 790 25 1790 1730 1690 70 48 2 30 40 140 2840
    DN 2000 1500 1300 30 950 25 2190 2130 2090 100 54 2 30 48 150 3490

    PN 6

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    DN 400 400 295 20 310 12 540 495 465 35 28 2 22 16 50 164
    DN 500 510 360 25 350 14 645 600 570 40 30 2 22 20 70 240
    DN 600 560 415 25 390 16 755 705 670 50 30 2 26 20 85 370
    DN 700 600 460 25 430 16 860 810 775 50 32 2 26 24 70 520
    DN 800 770 530 25 470 16 975 920 880 50 34 2 30 24 85 710
    DN 1000 830 660 30 550 25 1175 1120 1080 80 36 2 30 28 110 1090
    DN 1200 1030 800 30 630 25 1405 1340 1295 80 40 2 33 32 110 1310
    DN 1400 1150 890 30 710 25 1630 1560 1510 100 44 2 36 36 110 1700
    DN 1600 1300 1100 35 790 30 1830 1760 1710 100 48 2 36 40 155 2900
    DN 2000 1500 1300 35 950 30 2265 2180 2125 140 54 2 42 48 330 3560

    PN 10

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    DN 400 400 295 20 310 12 565 515 482 35 32 2 26 16 50 168
    DN 500 510 360 25 350 14 670 620 585 40 38 2 26 20 70 249
    DN 600 560 415 25 390 16 780 725 685 50 42 2 30 20 85 380
    DN 700 620 485 25 430 16 895 840 800 65 42 2 30 24 90 526
    DN 800 700 550 25 470 16 1015 950 905 70 44 2 33 24 90 720
    DN 1000 850 680 30 550 25 1230 1160 1110 80 44 2 36 28 110 1150
    DN 1200 940 760 30 630 25 1455 1380 1330 80 46 2 39 32 110 1310

    PN 16

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    DN 400 455 310 25 310 14 580 525 490 40 38 2 30 16 70 174
    DN 500 520 375 25 350 16 715 650 610 50 46 2 33 20 90 255
    DN 600 620 435 30 390 25 840 770 725 65 52 2 36 20 90 392
    DN 700 670 490 30 430 25 910 840 795 70 52 2 36 24 110 550
    DN 800 750 565 30 470 25 1025 950 900 85 54 2 39 24 130 745
    DN 1000 865 700 30 550 25 1255 1170 1115 100 54 2 42 28 140 1260
    DN 1200 1000 810 35 630 25 1485 1390 1330 100 58 2 48 32 160 1700

    PN 25

    DN A B C L F D1 D2 D3 d1 a f d n I1 Масса, кг
    DN 400 475 330 25 310 16 620 550 505 50 46 2 36 16 80 220
    DN 500 535 395 30 350 25 730 660 615 55 56 2 36 20 110 298
    DN 600 660 460 30 390 25 845 770 720 70 68 2 39 20 110 445
    DN 700 690 505 30 430 25 960 875 820 85 68 2 42 24 110 660
    DN 800 805 580 30 470 25 1085 990 930 100 70 2 48 24 140 885
    DN 1000 1000 800 35 550 30 1320 1210 1140 120 70 2 56 28 160 1200

    Условные обозначения:

    • A, B, C — габаритные размеры корпуса (мм)
    • L — строительная длина (мм)
    • F — толщина фланца (мм)
    • D1 — наружный диаметр фланца затвора (мм)
    • D2 — диаметр выступающей части фланца (мм)
    • D3 — диаметр окружности болтов (мм)
    • d1 — диаметр отверстия под вал (мм)
    • a — высота выступа фланца (мм)
    • f — высота уплотнительной поверхности (мм)
    • d — диаметр болтов (мм)
    • n — количество болтов
    • I1 — высота выступа вала (мм)

    Крутящие моменты HM (Н·м) для 2E-4 520F

    PN DN 400 DN 500 DN 600 DN 700 DN 800 DN 1000 DN 1200 DN 1400 DN 1600 DN 2000
    2,5 — — — — — — 11 712 21 128 36 215 66 108
    6 1 377 2 243 3 896 5 429 7 454 15 464 23 550 44 444 78 687 145 485
    10 2 061 3 315 5 897 8 160 11 099 23 387 39 050 72 449 127 227 242 337
    16 3 179 5 207 9 065 13 230 18 381 38 367 62 124 115 278 200 036 —
    25 5 064 8 274 13 551 21 432 29 055 60 339 103 287 191 702 — —
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
