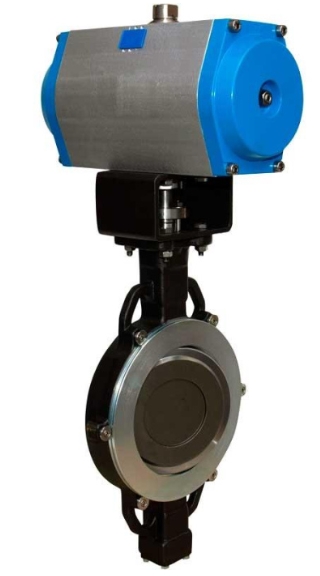

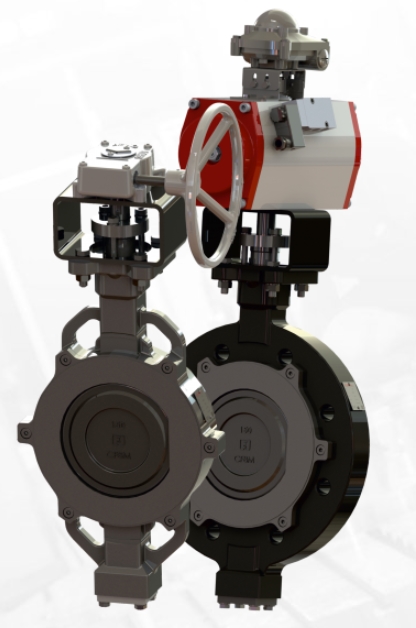

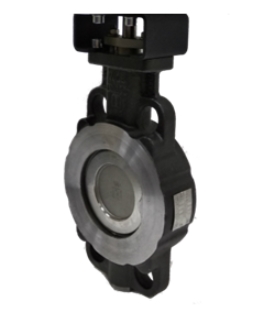

Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск низкотемпературная углеродистая сталь, присоединение приварное ABO 2E-4 516W Dn 1000 Pn 25
Код товара 1829304
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
2E-4 516W — дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения. Предназначен для приварного монтажа непосредственно в трубопровод (приварное исполнение). Конструкция с двойным эксцентриситетом обеспечивает снижение трения диска о седло при открывании/закрывании, что увеличивает срок службы уплотнения и снижает крутящий момент. Корпус выполнен из углеродистой стали 1.0570, диск — из низкотемпературной углеродистой стали 1.0566, уплотнение — NBR (маслобензостойкое). Рабочая температура от -30°C до +80°C. Приварное исполнение обеспечивает максимальную герметичность и надёжность соединения, исключая возможность протечек через фланцевые соединения. Применяется для воды, нефтепродуктов, слабоагрессивных жидкостей и газов в критически важных участках трубопроводов.
Полное обозначение и расшифровка 2E-4 516W
| Позиция | Код | Расшифровка |
|---|---|---|
| 1 | 2E | Двойной эксцентриситет (double eccentric) |
| 2 | 4 | Серия 4 |
| 3 | 5 | Корпус: углеродистая сталь 1.0570 |
| 4 | 1 | Уплотнение: NBR (нитрильный каучук) |
| 5 | 6 | Диск: низкотемпературная углеродистая сталь 1.0566 |
| 6 | W | Присоединение: приварное (weld ends) |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 516W
| Параметр | Значение |
|---|---|
| Номинальный диаметр (DN) | DN 400 — DN 2000 |
| Рабочее давление (PN) | PN 2,5; 6; 10; 16; 25; 40 |
| Рабочая температура | от -30°C до +80°C |
| Максимальная температура (с другим уплотнением) | до +250°C |
| Материал корпуса | Углеродистая сталь 1.0570 |
| Материал диска | Низкотемпературная углеродистая сталь 1.0566 |
| Материал уплотнения | NBR |
| Тип присоединения | Приварное (weld ends) |
| Направление установки | Без ограничений (двунаправленный) |
| Применяемые стандарты | EN 12266-1, EN 12266-2, ISO 5208, API 598, ГОСТ 54808-2011 |
| Строительная длина | Соответствует фланцевому (по запросу возможна поставка с другими строительными длинами) |
| Размеры патрубка | øD × t (øD — наружный диаметр патрубка, t — толщина стенки патрубка) устанавливаются заказчиком |
| Верхний фланец | EN ISO 5211 |
Геометрические размеры и масса 2E-4 516W (приварное исполнение)
PN 10
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 400 | 295 | 310 | 12 | 35 | 50 | 162 |
| DN 500 | 495 | 360 | 350 | 14 | 40 | 70 | 242 |
| DN 600 | 550 | 415 | 390 | 16 | 50 | 85 | 360 |
| DN 700 | 620 | 485 | 430 | 16 | 65 | 90 | 510 |
| DN 800 | 700 | 550 | 470 | 16 | 70 | 90 | 710 |
| DN 1000 | 850 | 680 | 550 | 25 | 80 | 110 | 1130 |
| DN 1200 | 940 | 760 | 630 | 25 | 80 | 110 | 1290 |
PN 16
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 455 | 310 | 310 | 14 | 40 | 70 | 170 |
| DN 500 | 520 | 375 | 350 | 16 | 50 | 90 | 248 |
| DN 600 | 620 | 435 | 390 | 25 | 65 | 90 | 385 |
| DN 700 | 670 | 490 | 430 | 25 | 70 | 110 | 535 |
| DN 800 | 750 | 565 | 470 | 25 | 85 | 130 | 730 |
| DN 1000 | 865 | 700 | 550 | 25 | 100 | 140 | 1230 |
| DN 1200 | 1000 | 810 | 630 | 25 | 100 | 140 | 1680 |
PN 25
| DN | A | B | L | F | d | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| DN 400 | 475 | 330 | 310 | 16 | 50 | 80 | 212 |
| DN 500 | 535 | 395 | 350 | 25 | 55 | 110 | 290 |
| DN 600 | 660 | 460 | 390 | 25 | 70 | 110 | 438 |
| DN 700 | 690 | 505 | 430 | 25 | 85 | 110 | 645 |
| DN 800 | 805 | 580 | 470 | 25 | 100 | 140 | 870 |
| DN 1000 | 1000 | 800 | 550 | 30 | 120 | 160 | 1250 |
| DN 1200 | 1115 | 880 | 630 | 40 | 140 | 220 | 2050 |
Условные обозначения:
- A — наружный диаметр патрубка (мм)
- B — расстояние от оси трубопровода до верхней точки корпуса (мм)
- L — строительная длина (мм)
- F — толщина фланца/патрубка (мм)
- d — диаметр отверстия под вал (мм)
- I1 — высота выступа вала (мм)
Крутящие моменты HM (Н·м) для 2E-4 516W
| PN | DN 400 | DN 500 | DN 600 | DN 700 | DN 800 | DN 1000 | DN 1200 | DN 1400 | DN 1600 | DN 2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | — | — | — | — | — | — | 11 712 | 21 128 | 36 215 | 66 108 |
| 6 | 1 377 | 2 243 | 3 896 | 5 429 | 7 454 | 15 464 | 23 550 | 44 444 | 78 687 | 145 485 |
| 10 | 2 061 | 3 315 | 5 897 | 8 160 | 11 099 | 23 387 | 39 050 | 72 449 | 127 227 | 242 337 |
| 16 | 3 179 | 5 207 | 9 065 | 13 230 | 18 381 | 38 367 | 62 124 | 115 278 | 200 036 | — |
| 25 | 5 064 | 8 274 | 13 551 | 21 432 | 29 055 | 60 339 | 103 287 | 191 702 | — | — |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
