Затвор дисковый с двойным эксцентриситетом, корпус углеродистая сталь, уплотнение NBR, диск углеродистая сталь, присоединение межфланцевое ABO 2E-4 515B Dn 600 Pn 10
Код товара 1829135
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
2E-4 515B — это дисковый поворотный затвор с двойным эксцентриситетом промышленного назначения в межфланцевом исполнении, предназначенный для установки между фланцами трубопровода без собственных фланцев. Данная модификация отличается полной углеродистой конструкцией (корпус и диск из углеродистой стали) с маслобензостойким уплотнением NBR.
Расшифровка обозначения 2E-4 515B
| Позиция | Код | Расшифровка |
|---|---|---|
| 2E | Двойной эксцентриситет | Конструкция с двойным эксцентриситетом обеспечивает надежное уплотнение и снижение износа седла |
| 4 | Серия | Серия 2E-4 |
| 5 | Корпус | Углеродистая сталь 1.0570 |
| 1 | Уплотнение | NBR (нитрильный каучук) — маслобензостойкое |
| 5 | Диск | Углеродистая сталь 1.0570 (в отличие от нержавеющей в 510F/W) |
| B | Присоединение | Межфланцевое (от англ. Between flanges) |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Основные характеристики 2E-4 515B
| Параметр | Значение |
|---|---|
| Корпус | Углеродистая сталь 1.0570 |
| Диск | Углеродистая сталь 1.0570 |
| Уплотнение | NBR — маслобензостойкое |
| Тип присоединения | Межфланцевое со сквозными отверстиями |
| Диапазон DN | DN 400 – DN 2000 |
| Рабочая температура | от -30°C до +250°C (ограничение NBR) |
| Рабочее давление | PN 2,5/6/10/16/25/40 (в зависимости от DN) |

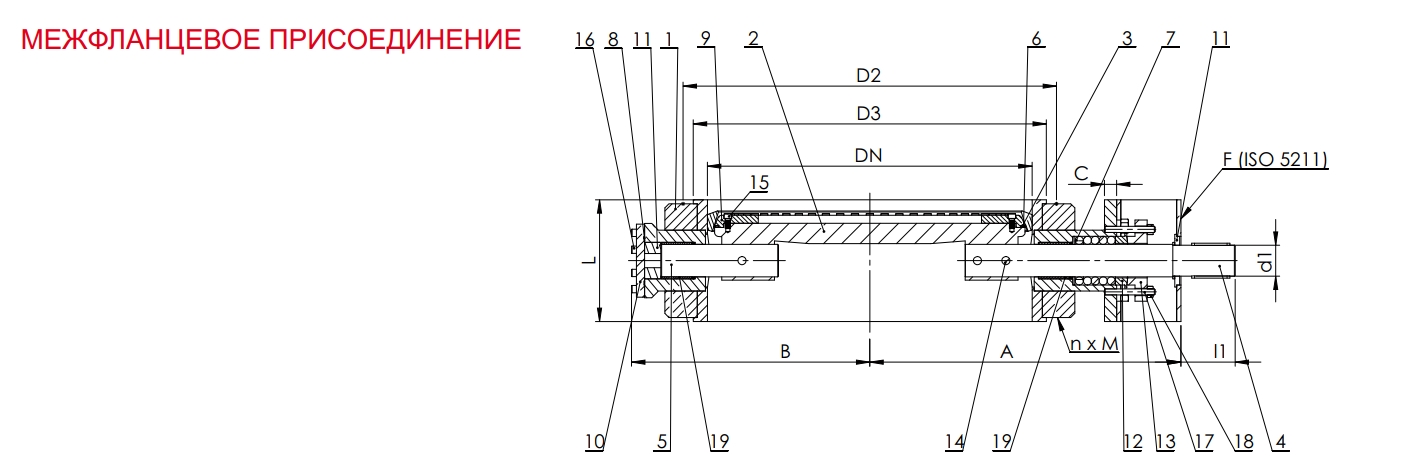

Геометрические размеры и масса 2E-4 515B
PN 6
| DN | A | B | C | L | F | D2 | D3 | d1 | M | n | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 400 | 400 | 295 | 20 | 140 | 12 | 495 | 465 | 35 | M20 | 8 | 50 | 115 |
| DN 500 | 495 | 355 | 25 | 152 | 14 | 600 | 570 | 40 | M20 | 8 | 50 | 200 |
| DN 600 | 550 | 410 | 25 | 178 | 16 | 705 | 670 | 50 | M24 | 8 | 70 | 290 |
| DN 700 | 600 | 460 | 25 | 229 | 14 | 810 | 775 | 50 | M24 | 8 | 70 | 425 |
| DN 800 | 770 | 530 | 25 | 241 | 16 | 920 | 880 | 50 | M27 | 8 | 85 | 600 |
| DN 1000 | 830 | 660 | 30 | 300 | 25 | 1120 | 1080 | 80 | M27 | 8 | 110 | 855 |
| DN 1200 | 920 | 750 | 30 | 350 | 25 | 1340 | 1295 | 80 | M30 | 8 | 110 | 1310 |
PN 10
| DN | A | B | C | L | F | D2 | D3 | d1 | M | n | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 400 | 400 | 295 | 20 | 140 | 12 | 515 | 482 | 35 | M24 | 8 | 50 | 120 |
| DN 500 | 495 | 355 | 25 | 152 | 14 | 620 | 585 | 40 | M24 | 8 | 70 | 210 |
| DN 600 | 550 | 410 | 25 | 178 | 16 | 725 | 685 | 50 | M27 | 8 | 70 | 300 |
| DN 700 | 620 | 485 | 25 | 229 | 16 | 840 | 800 | 65 | M27 | 8 | 90 | 430 |
| DN 800 | 700 | 550 | 25 | 241 | 16 | 950 | 905 | 70 | M30 | 8 | 90 | 655 |
| DN 1000 | 850 | 680 | 30 | 300 | 25 | 1160 | 1110 | 80 | M33 | 8 | 110 | 870 |
| DN 1200 | 940 | 760 | 30 | 350 | 25 | 1380 | 1330 | 80 | M36×3 | 8 | 110 | 1320 |
PN 16
| DN | A | B | C | L | F | D2 | D3 | d1 | M | n | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 400 | 455 | 305 | 25 | 140 | 14 | 525 | 490 | 40 | M27 | 8 | 70 | 125 |
| DN 500 | 495 | 375 | 25 | 152 | 16 | 650 | 610 | 50 | M30 | 8 | 90 | 220 |
| DN 600 | 615 | 440 | 30 | 178 | 25 | 770 | 725 | 65 | M33 | 8 | 90 | 320 |
| DN 700 | 640 | 485 | 30 | 229 | 25 | 840 | 795 | 70 | M33 | 8 | 110 | 450 |
| DN 800 | 750 | 565 | 30 | 241 | 25 | 950 | 900 | 85 | M36×3 | 8 | 130 | 690 |
| DN 1000 | 860 | 700 | 30 | 300 | 25 | 1170 | 1115 | 100 | M39×3 | 8 | 140 | 900 |
| DN 1200 | 980 | 790 | 30 | 350 | 25 | 1390 | 1330 | 100 | M45×3 | 8 | 140 | 1325 |
PN 25
| DN | A | B | C | L | F | D2 | D3 | d1 | M | n | I1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 400 | 510 | 320 | 25 | 140 | 16 | 550 | 505 | 50 | M33 | 8 | 80 | 180 |
| DN 500 | 565 | 390 | 30 | 152 | 25 | 660 | 615 | 55 | M33 | 8 | 110 | 280 |
| DN 600 | 630 | 460 | 30 | 178 | 25 | 770 | 720 | 70 | M26×3 | 8 | 110 | 400 |
| DN 700 | 690 | 505 | 30 | 229 | 25 | 875 | 820 | 85 | M39×3 | 8 | 110 | 520 |
| DN 800 | 805 | 580 | 30 | 241 | 25 | 990 | 930 | 100 | M45×3 | 8 | 140 | 790 |
| DN 1000 | 980 | 800 | 35 | 300 | 30 | 1210 | 1140 | 120 | M52×3 | 8 | 160 | 1450 |
Обозначения:
- A, B, C — габаритные размеры корпуса
- L — строительная длина (минимальная среди всех исполнений)
- F — расстояние между фланцами
- D2, D3 — диаметры уплотнительных поверхностей
- d1 — диаметр вала
- M — резьба крепёжных отверстий
- n — количество отверстий
- I1 — расстояние от оси трубопровода до верхней точки затвора
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
