    Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 966B Dn 350 Pn 16

    Код товара 1824861
    • edt
    Код товара 1824861

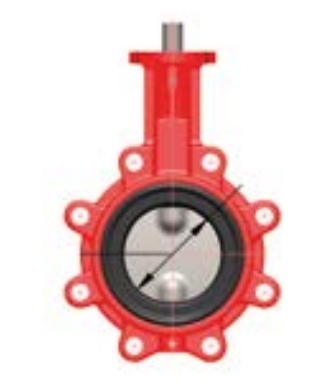

    • Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 966B Dn 350 Pn 16 Затворы #1
    • Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 966B Dn 350 Pn 16 Затворы #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия 966B (в каталогах ABO также обозначается базовым кодом 924B) — это полный семейств межфланцевых центрических дисковых заворов чешской фирмы ABO valve, охватывающий диапазон DN 32-2200 мм и номинальные давления PN 6, 10, 16 бар / Class 150.

    ABO

    все товары бренда
    ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

    Чехия — родина бренда

    Характеристики

    Рабочие параметры всей серии 966B

    Параметр Значение
    Диапазон номинальных диаметров, DN 32…600 (корпус В / Т); 700…1600 (корпус U – «короткий» двухфланцевый); 50…2200 (корпус F – «длинный» двухфланцевый)
    Давление номинальное, PN 6, 10, 16 бар; Class 150 (ASME)
    Максимальное рабочее давление • 16 бар – DN 32…600
    • 10 бар – DN 700…1600 (PN16 под заказ)
    • 10 бар – DN 50…2200 (PN16 под заказ до DN300, свыше – только 10 бар)
    Температурный диапазон от ‑40 °C до +150 °C (предел зависит от седла – см. табл. 4)
    Принцип конструкции центрический, двунаправленный (bidirectional)
    Тип присоединения B – межфланцевый со сквозными отверстиями (Wafer)
    T – межфланцевый с резьбовыми лапками (Lug)
    U – двухфланцевый короткий (ISO 5752/20)
    F – двухфланцевый длинный (ISO 5752/13)
    Строительная длина Серия 20 (U) / Серия 13 (F) – ISO 5752, EN 558, API 609
    Испытательное давление гидравлическое 1,1 × PN (1,76 МПа при PN16)
    Герметичность Класс «А» по EN 12266-1 / ISO 5208 / ГОСТ 9544-2015 (≈ DIN 3230 Leck 1)
    Верхний фланец привода EN ISO 5211 (F05…F35 в зависимости от DN)
    Среды питьевая/техническая вода, морская вода, сточные воды, масла, нефтепродукты, газ (в т.ч. природный газ – DVGW), пар, пищевые соки, сахар, цемент, сыпучие материалы, агрессивные химикаты и др.
    Степень защиты привода (поставляемого заводом) IP67 (редуктор), IP65…IP67 (электроприводы), ATEX 1/2 GD TX (по заказу)

    Материалы основных элементов (заводские стандарты и опции)

    № Элемент Стандартный материал Допустимые замены (по заказу)
    1 Корпус Высокопрочный чугун GGG-40 (0.7040) с эпоксидным покрытием RAL 2002 (80 µm) Углеродистая сталь WCB, нержавеющая сталь CF8M, алюминий,低温 LCC, спец.покрытия C4/C5
    2 Диск Нерж. сталь 1.4408 (CF8M) Латунь, алюминиевая бронза C95800, GGG-40+EP, Hastelloy, титан, дуплекс, Super-Duplex, HC276, покрытие Rilsan / Halar
    3 Седло (манжета) EPDM-018 (питьевая вода, ‑25…+125 °C) NBR, NBR-Carboxyl, EPDM-FDA, EPDM-HT, Viton (FPM), Silicone (MVQ/VMQ), ECO, CSM, Flucast®, NBR-DVGW-GAS и др.
    4 Вал Нерж. сталь 1.4021 (AISI 420) AISI 431, F51, F55, титан и др.
    5 Цапфа / втулка AISI 420 / Delrin (до DN300) / латунь (≥DN350) Бронза, другие пластики
    6 Опорные/установочные кольца AISI 304 (1.4301) AISI 316
    7 Стопорный винт / штифт AISI 316 (A4) –
    8 Прокладки Klingersil C-4400 Медь, PTFE
    9 O-rings вала/цапфы NBR или EPDM Viton, Silicone

    Крутящие моменты привода (номинальные, жидкая среда, седло EPDM)

    DN 6 бар (Н·м) 10 бар (Н·м) 16 бар (Н·м)
    32/40 8 9 10
    50 11 12 14
    65 15 17 20
    80 20 25 30
    100 38 46 55
    125 55 70 85
    150 70 80 100
    200 100 125 150
    250 160 200 220
    300 235 290 380
    350 480 530 580
    400 750 1200 1650
    450 1180 1550 2100
    500 1380 2050 2700
    600 2050 2700 3750
    700 – 5210 6200
    800 – 6630 8780
    900 – 8090 12140
    1000 – 13740 16120
    1200 – 19320 29680
    1400 – 28000 –
    1600 – 40600 –

    Температурные и сревые ограничения для стандартных седел

    Марка седла Температура, °C Среда / применение
    NBR ‑10…+90 Вода с маслом, газ (DVGW-GAS), нефтепродукты
    EPDM-018 ‑25…+125 Питьевая вода (DVGW/WRAS)
    EPDM-HT ‑20…+130 Горячая вода, соки, пища
    EPDM-FDA ‑20…+90 Пищевая промышленность (FDA)
    Viton (FPM) ‑15…+150 Кислоты, масла, биодизель
    Silicone VMQ ‑40…+160 Пар, высокотемпературные пищевые системы
    ECO ‑30…+70 Морская вода, нефть, биогаз
    CSM ‑25…+120 Химикаты, озон
    Flucast® ‑5…+130 Абразивные сыпучие среды, цемент, угольная пыль

    Габаритные размеры (корпуса B / T – межфланцевые, мм)

    DN A B C D E F G Øвал ISO Масса B, кг Масса T, кг
    32 136 54 33 78 110 25 14 14×14 F05/F07 1,9 2,3
    40 136 54 33 78 110 25 14 14×14 F05/F07 1,9 2,3
    50 146 64 43 96 115 25 17 14×14 F05 2,7 3,0
    65 163 72 46 113 129 25 22 14×14 F05 3,2 3,7
    80 172 89 46 128 174 25 22 14×14 F05 3,7 4,8
    100 192 105 52 150 204 25 27 14×14 F05 4,7 6,1
    125 205 119 56 184 234 25 27 17×17 F07 6,7 9,2
    150 234 130 56 212 255 25 27 17×17 F07 8,4 10,2
    200 270 166 60 268 319 30 27 17×17 F07 13,3 15,3
    250 310 202 68 320 396 30 10 22×22 F10 22 28
    300 325 237 78 378 465 30 12 22×22 F10 29 41
    350 365 271 78 435 509 36 12 27×27 F12 46 62
    400 375 314 102 488 590 36 14 27×27 F12 70 96
    450 485 330 114 544 610 80 14 Ø38 F14 83 130
    500 565 368 127 590 682 80 22 Ø42 F14 112 149
    600 565 464 154 695 810 80 22 Ø50 F16 216 288
