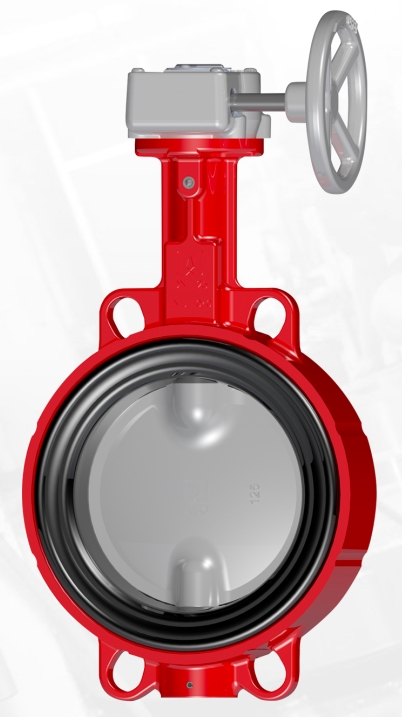

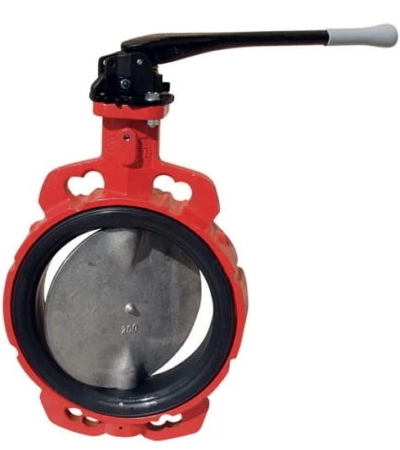

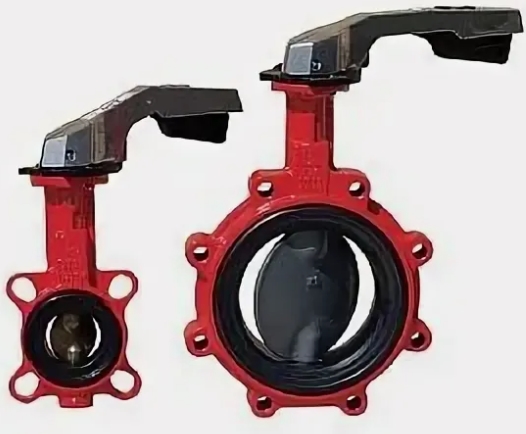

Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 964B Dn 300 Pn Class 150
Код товара 1824537
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABO VALVE 964B — это линейка центрических дисковых задвижек (butterfly valves) типа Double-Flanged (Series 13) для крупных диаметров (DN 700–2200), предназначенных для надёжной изоляции и регулирования потока в трубопроводах всех типов — от питьевой воды до абразивных химстоков.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общее описание серии 964B
| Характеристика | Значение |
|---|---|
| Тип конструкции | Центрический (concentric), мягкое седло (soft-seated), double-flanged (Series 13) для DN ≥ 700 |
| Диапазон диаметров | DN 700 – 2200 (28" – 88") |
| Давление номинальное | PN 10, PN 16, Class 150 (PN 6 — по запросу) |
| Температурный диапазон | -40 °C … +150 °C (в зависимости от материала седла) |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 (нулевая утечка) |
| Направление потока | Двунаправленный (bi-directional) |
| Присоединение | Двойной фланец (Series 13, ISO 5752-13) — длинная строительная длина |
| Строительная длина | По EN 558, серия 13 (ISO 5752-13) — длинная |
| Верхний фланец | ISO 5211 (F25 – F40) — универсальное подключение приводов |
| Материалы | Корпус: GGG40 + эпоксид, диск: CF8M / бронза / GGG40 / Titan, седло: EPDM / NBR / Viton / Silicone / Hypalon / Flucast |
| Покрытия | Стандарт: RAL 2002, 80 µm, опции: Rilsan, Halar, Amerlock, Interzone 954, C4-C5-M |

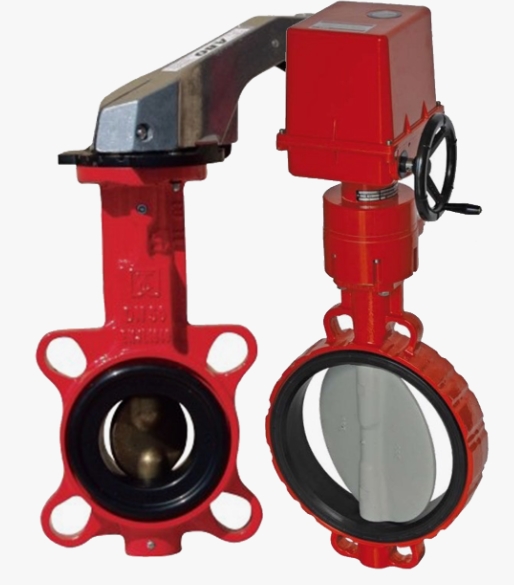

| Привода | Редуктор ISO, пневмо-/электропривод, ATEX, цепной, подводное исполнение |
| Сертификаты | DVGW (вода, газ), WRAS, ACS, FDA, ATEX, TR TS 010/032, PED, ISO 9001/14001/45001 |
Габаритные и присоединительные размеры 964B (DN 700–2200)
| DN | A | B | C | D | E | F | G | ØH | I | J | K | L | M | N | ISO-фланец | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 1100 | 95 | 55 | 75 | 254 | 8 | 18 | 300 | 63 | 28 | F25 | 350 |
| 800 | 666 | 601 | 190 | 950 | 1200 | 95 | 55 | 85 | 254 | 8 | 18 | 300 | 63 | 32 | F25 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 1300 | 130 | 75 | 95 | 254 | 8 | 18 | 300 | 84 | 36 | F25 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 1400 | 130 | 85 | 105 | 254 | 8 | 18 | 300 | 95 | 40 | F25 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 1600 | 150 | 105 | 120 | 298 | 8 | 22 | 350 | 117 | 48 | F30 | 1922 |
| 1400 | 1009 | 1014 | 279 | 1590 | 1800 | 150 | 120 | 140 | 356 | 8 | 22 | 415 | 134 | 56 | F35 | 2350 |
| 1600 | 1150 | 1045 | 318 | 1820 | 2000 | 180 | 140 | 160 | 356 | 8 | 22 | 415 | 178 | 64 | F35 | 3500 |
| 1800 | 1300 | 1170 | 350 | 2020 | 2200 | 200 | 160 | 180 | 406 | 8 | 24 | 450 | 200 | 72 | F40 | 4800 |
| 2000 | 1450 | 1300 | 400 | 2240 | 2400 | 220 | 180 | 200 | 406 | 8 | 24 | 450 | 220 | 80 | F40 | 6200 |
| 2200 | 1600 | 1420 | 450 | 2460 | 2600 | 250 | 200 | 220 | 456 | 8 | 26 | 500 | 250 | 88 | F40 | 8000 |
Крутящие моменты привода (вода 20 °C, седло EPDM)
| DN | PN 10 | PN 16 |
|---|---|---|
| 700 | 3500 | 4200 |
| 800 | 4500 | 5600 |
| 900 | 6000 | 7800 |
| 1000 | 8800 | 10800 |
| 1200 | 13800 | 19320 |
| 1400 | 20000 | 28000 |
| 1600 | 29000 | 40600 |
| 1800 | 39900 | 55860 |
| 2000 | 52250 | 73150 |
| 2200 | 68000 | 95200 |
Материалы основных деталей (стандартное исполнение 964B)
| № | Деталь | Стандартный материал | Опции |
|---|---|---|---|
| 1 | Корпус | 0.7040 (GGG40) + эпоксид RAL 2002 80 µm | Углеродистая сталь, CF8M, алюминий EN AC-43000 |
| 2 | Диск | 1.4408 (CF8M) | Бронза C95800, GGG40+эпокс, Hastelloy, Titan |
| 3 | Седло | EPDM (-25…+125 °C) | NBR, Viton, Silicone, Hypalon, Carboxylic-NBR, Flucast, ECO |
| 4 | Вал | 1.4021 (AISI 420) | AISI 431, F51, F55 |
| 5 | Цапфа | 1.4021 | AISI 304/316 |
| 6 | Втулка | Delrin ≤ DN 300 / Латунь ≥ DN 350 | PTFE, 316 |
| 7-15 | О-ринги, шайбы, фиксаторы | NBR/EPDM + AISI 304/316 | Viton, A4 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
