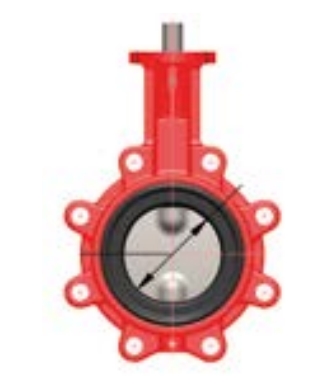

Затвор дисковый межфланцевый центрические промышленные с уплотнением силикон, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь ABO 962T Dn 400 Pn 10
Код товара 1824306
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABO VALVE 962T — это линейка центрических дисковых задвижек (butterfly valves) с резьбовыми отверстиями (LUG-type) в рамках модульной серии ABO 900, предназначенных для надежной изоляции и регулирования потока в трубопроводах широкого спектра промышленных, коммунальных и судовых систем.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие технические характеристики ABO 962T
| Параметр | Значение |
|---|---|
| Тип конструкции | Центрический дисковый задвижной (butterfly) LUG (T) |
| Диапазон номинальных диаметров | DN 32 – 600 (1¼" – 24") |
| Давление номинальное | PN 6, PN 10, PN 16, Class 150 |
| Температурный диапазон | -40 °C … +150 °C (зависит от материала седла) |
| Принцип герметизации | Мягкое (резиновое) седло, класс герметичности EN 12266-1 A / ISO 5208 A / API 598 |
| Направление потока | Двунаправленный (bi-directional) |
| Тип присоединения | Межфланцевое с резьбовыми отверстиями в корпусе (T = LUG) |
| Строительная длина | EN 558 серия 20 (ISO 5752-20) – короткая |
| Верхний фланец | ISO 5211 (F05 ÷ F16 – в зависимости от DN) |
| Возможные привода | Рукоятка, редуктор ISO, пневмо- / электропривод, цепной редуктор, ATEX-исполнение |
| Сертификаты (по запросу) | DVGW (питьевая вода, газ), WRAS, ACS, FDA, PED, ATEX, TR TS 010/032, ISO 9001 |
Габаритные размеры 962Т (DN 32-600)
| DN | A | B | C | D | E | F | G | ØH | I | J | K | L | M | N | ISO-фланец | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | — | 50/70 | 4 | 7 | — | 70 | 8 | F05/F07 | 2,3 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | — | 70 | 4 | 7 | — | 70 | 8 | F05/F07 | 2,3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | — | 50 | 4 | 7 | — | 70 | 8 | F05 | 3,0 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 17 | — | 50 | 4 | 7 | — | 70 | 8 | F05 | 3,7 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 17 | — | 50 | 4 | 9 | — | 70 | 8 | F05 | 4,8 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 17 | — | 70 | 4 | 9 | — | 105 | 8 | F05 | 6,1 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 17 | — | 70 | 4 | 9 | — | 105 | 12 | F07 | 9,2 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 17 | — | 70 | 4 | 9 | — | 130 | 12 | F07 | 10,2 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 22 | — | 102 | 4 | 11 | — | 140 | 14 | F07 | 15,3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | — | 102 | 4 | 11 | 175 | 140 | 17 | F10 | 28,4 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 22 | — | 125 | 4 | 14 | 175 | 140 | 17 | F10 | 41,2 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 27 | — | 125 | 4 | 14 | 210 | 140 | 17 | F12 | 62,0 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 27 | — | 140 | 4 | 18 | 210 | 140 | 21 | F12 | 96,3 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 38 | Ø38 | 140 | 4 | 18 | — | — | 22 | F14 | 130,0 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 42 | Ø42 | 165 | 4 | 23 | — | — | 27 | F14 | 149,0 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | Ø50 | 165 | 4 | 23 | — | — | 27 | F16 | 288,0 |
Примечания к таблице:
- A — общая длина корпуса (строительная длина по EN 558-20).
- B — диаметр фланцевой чашки (D1).
- C — высота профиля корпуса (высота в седле).
- D — наружный Ø диска.
- E — расстояние от оси трубы до верха ручки/редуктора.
- F — длина штока (до ISO-фланца).
- G — диаметр штока (квадрат / Ø).
- ØH — диаметр выходного вала (для привода, начиная с DN 450).
- I, J, K — размеры ISO-фланца (Ø окружности, число отверстий, Ø отверстий).
- L, M, N — размеры присоединительных шпилек/отверстий под болты.
Крутящие моменты привода (затвор с EPDM-седлом, вода 20 °C)
| DN | PN 6 | PN 10 | PN 16 |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
Материалы основных деталей (стандартное исполнение 962Т)
| № | Деталь | Стандартный материал | Опции |
|---|---|---|---|
| 1 | Корпус | 0.7040 (GGG40) + эпоксид RAL 2002 80 µm | Углеродистая сталь, CF8M, алюминий EN AC-43000 |
| 2 | Диск | 1.4408 (CF8M) | Бронза C95800, GGG40+эпокс, Hastelloy, Titan |
| 3 | Седло | EPDM (-25…+125 °C) | NBR, Viton, Silicone, Hypalon, Carboxylic-NBR, Flucast, ECO |
| 4 | Вал | 1.4021 (AISI 420) | AISI 431, F51, F55 |
| 5 | Цапфа | 1.4021 | AISI 304/316 |
| 6 | Втулка | Delrin ≤ DN 300 / Латунь ≥ DN 350 | PTFE, 316 |
| 7-15 | О-ринги, распорные кольца, шайбы | NBR/EPDM + AISI 304/316 | Viton, A4 |
Допустимые среды и температуры (кратко)
| Седло | Среда | T, °C | Дополнительно |
|---|---|---|---|
| EPDM-018 | Питьевая вода | -20…+90 | DVGW W-363-P, WRAS |
| EPDM-019 | Горячее водоснабжение | -20…+130 | ACS |
| EPDM-HT | Пар, перегретая вода | -10…+150 | Механически усиленный |
| NBR | Газ, нефтепродукты | -10…+80 | DVGW-GAS |
| Viton Bio | Биодизель, масла, кислоты | -5…+150 | 70 % фтора |
| Flucast AB/P | Абразивные порошки, цемент | -5…+130 | FDA (опция) |
| Hypalon | Сточные воды, химстоки | -15…+120 | – |
| ECO | Морская вода, нефть, биогаз | -40…+150 | – |
Исполнения по безопасности и покрытиям
| Вид | Характеристика |
|---|---|
| Стандарт | Эпоксид RAL 2002, 80 µm, C2 по ISO 12944-1 |
| Морское | C3-C5-M, Amerlock, Interzone 954, толщ. до 300 µm |
| Rilsan 11 | Эластичное, пищевое, до 250 µm |
| Halar | Фторопласт, высокая химстойкость, до 1 мм |
| ATEX | NBR-Conduct, кат. 1/2GD TX, группа II, TR TS 012 |
| Подземное | Полиуретан 1-3 мм, корпус полностью защищён |
| Алюминиевый корпус | DN 50-200, 3 бар, -10…+100 °C, бассейны |
Дополнительные опции 962Т (по запросу)
- Сквозная шпилька/гайки из A4-316L.
- Удлинённый шток (Stem-extension) любой длины.
- Цепной редуктор (подвесной).
- Позиционер, соленоид, концевые выключатели, позиционная обратная связь.
- Покрытие диска Rilsan / Halar / Хар-Coat.
- Двойное седло (Fire-Safe) – металл+графит.
- Испытания 3.1/3.2, PMI, RT, UT, TR TS 032/010, CE-PED, ATEX, GOST-R, UkrSEPRO, EAC.
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
