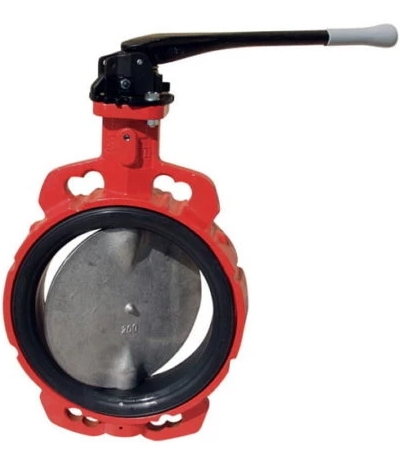

Затвор дисковый межфланцевый центрические промышленные с уплотнением паровой силикон, корпус бесфланцевый со сквозными отверстиями, материал диска - hastelloy ABO 955B Dn 300 Pn 16
Код товара 1823416
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

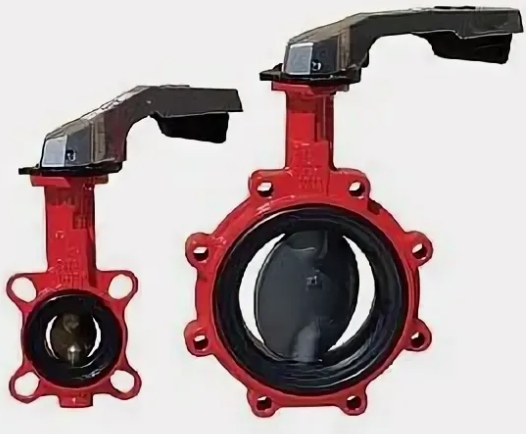

Серия 955B — это «флагманская» линия центрических butterfly-затворов ABO, охватывающая все типы фланцевого присоединения (wafer, lug, короткий и длинный двойной фланец) и весь допустимый диапазон диаметров/давлений для данной конструкции. Один базовый корпус позволяет без переделок комплектовать изделие любым типом привода и уплотнения, что делает 955B универсальной модульной платформой для любой отрасли промышленности.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Обозначение типа (Расшифровка)
| Символ | Расшифровка |
|---|---|
| 955B | Серия 955B — межфланцевый дисковый затвор с концентрической конструкцией |
| B | Wafer (со сквозными отверстиями) |
| T | Lug (с резьбовыми отверстиями) |
| U | Double flanged, короткая длина (ISO 5752, Series 20) |
| F | Double flanged, длинная длина (ISO 5752, Series 13) |
| PN6/10/16/Class 150 | Рабочее давление |
| DN32–1600 | Диаметр условного прохода |
Технические характеристики ABO VALVE 955B
| Параметр | Значение |
|---|---|
| Серия | 955B |
| Типы исполнения | B (Wafer), T (Lug), U (Short double flanged), F (Long double flanged) |
| Диаметр (DN) | 32–1600 мм |
| Давление (PN) | PN6, PN10, PN16, Class 150 |
| Температура | От -40°C до +150°C (в зависимости от материала манжеты) |
| Материал корпуса | Чугун GGG40 (0.7040) с эпоксидным покрытием RAL 2002, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий, алюминиевая бронза |
| Материал диска | Латунь, алюминиевая бронза, нержавеющая сталь 1.4308/1.4408, чугун GGG40, Hastelloy, титан |
| Материал манжеты | NBR, EPDM, EPDM-HT, EPDM-FDA, Viton (FPM), Silicone (VMQ, MVQ), Hypalon (CSM), Epichlorohydrin (ECO), Flucast®, Carboxylic NBR |
| Материал вала | Нержавеющая сталь 1.4021 (AISI 420) |

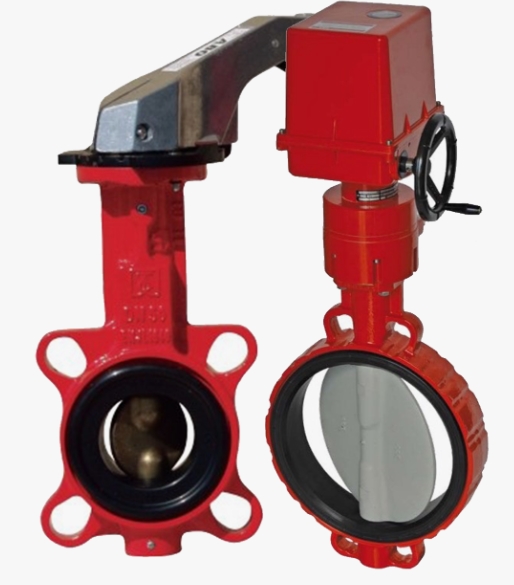

| Тип привода | Рукоятка, редуктор, пневмопривод, электропривод (24В, 230В, 400В), специсполнения (Auma, Regada, Valpes) |
| Фланцевое соединение | EN 1092-1, DIN 2631, ASME B16.5, ASME B16.47, ГОСТ 12815-80 |
| Длина по линии трубы | ISO 5752, Series 20 (U), Series 13 (F), EN 558 |
| Тест на герметичность | EN 12266-1, Class A; ISO 5208, Class A; API 598, Table 5; ANSI/FCI 70-2, Class VI |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16, F25, F30, F35) |
| Конструкция | Центрическая, разнесенная ось, шип-паз фиксация манжеты, 3-ступенчатое уплотнение |
| Сертификаты | DVGW (вода и газ), WRAS, FDA, ATEX (II 1/2GD TX), PED, ACS, ISO 9001, ISO 14001, ISO 45001 |
| Применение | Питьевая вода, сточные воды, морская вода, пар, газ, нефть, химикаты, пищевая промышленность, цемент, сыпучие материалы, HVAC |
Габаритные размеры (DN 32–600) Исполнение B и T
| DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Вес (B) кг | Вес (T) кг | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 2.3 | 2.3 | F05/F07 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | 2.7 | 3.0 | F05 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 14 | 3.2 | 3.7 | F05 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 17 | 3.7 | 4.8 | F05 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 17 | 4.7 | 6.1 | F05 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 17 | 6.7 | 9.2 | F07 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 17 | 8.4 | 10.2 | F07 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 17 | 13.3 | 15.3 | F07 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | 22.0 | 28.4 | F10 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 22 | 29.3 | 41.2 | F10 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 27 | 46.4 | 62.0 | F12 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 27 | 69.8 | 96.3 | F14 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 12 | 83.0 | 130.0 | F14 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 14 | 112.0 | 149.0 | F14 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 14 | 216.0 | 288.0 | F16 |
Габаритные размеры (DN 700–1600) Исполнение U
| DN | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | H (mm) | Вес (кг) | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 16 | 55 | 350 | F25 |
| 800 | 666 | 601 | 190 | 950 | 95 | 16 | 55 | 580 | F25 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 20 | 75 | 700 | F25 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 22 | 85 | 850 | F25 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 28 | 105 | 1922 | F30 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 32 | 120 | 2350 | F35 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 40 | 160 | 2350 | F35 |
Крутящие моменты (Nm) при PN10 (исполнение U)
| DN | Крутящий момент (Nm) |
|---|---|
| 700 | 3500 |
| 800 | 4500 |
| 900 | 6000 |
| 1000 | 8950 |
| 1200 | 12600 |
| 1400 | 18500 |
| 1600 | 24400 |
Крутящие моменты (Nm) при PN10 (исполнение B/T, DN 32–600)
| DN | Крутящий момент (Nm) |
|---|---|
| 32 | 8 |
| 50 | 11 |
| 65 | 15 |
| 80 | 20 |
| 100 | 38 |
| 125 | 55 |
| 150 | 70 |
| 200 | 100 |
| 250 | 160 |
| 300 | 235 |
| 350 | 480 |
| 400 | 750 |
| 450 | 1180 |
| 500 | 1380 |
| 600 | 2050 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
