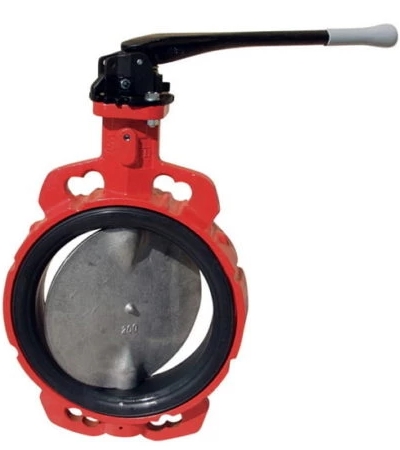

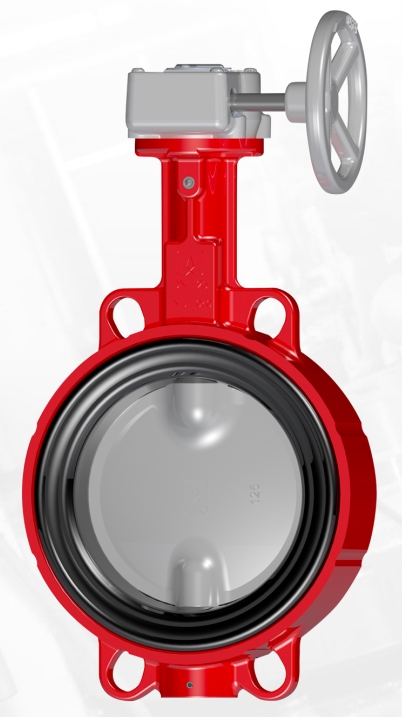

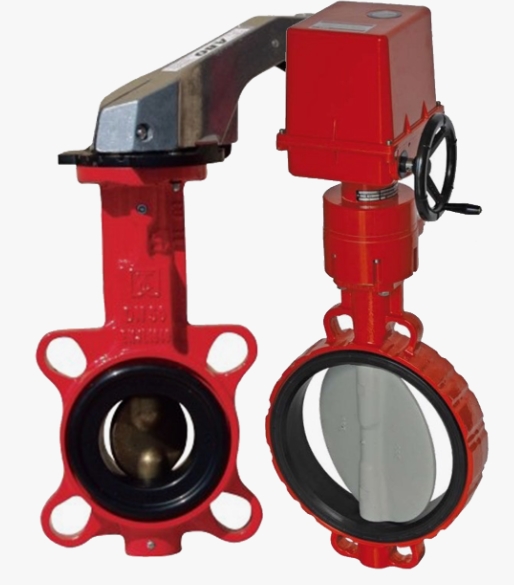

Затвор дисковый межфланцевый центрические промышленные с уплотнением витон, корпус с проушинами с резьбовыми отверстиями, материал диска - титан ABO 947T Dn 200 Pn 6
Код товара 1822525
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

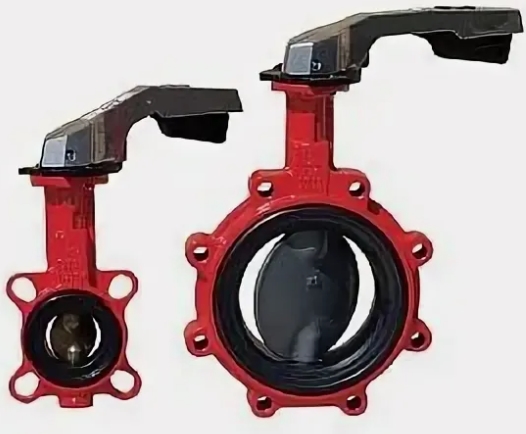

Серия 947T – это lug-исполнение затвора ABO Series 900, в котором:
- диск из нержавеющей стали 1.4408 (CF8M)
- седло – из эпихлоргидрина (ECO), устойчивого к морской воде, нефти, маслам и биогазу
Индекс «947T» расшифровывается:
9 – линейка 900, 4 – диск CF8M, 7 – седло ECO, T – корпус с резьбовыми отверстиями (Lug), позволяющий монтировать арматуру на конце трубопровода или между фланцами без «подпорки» с противоположной стороны.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Сводная техническая таблица серии 947T
| Параметр | Значение для всей серии 947T |
|---|---|
| Конструкция | Центрическая, двунаправленная, разнесённая ось, демонтируемый |
| Исполнение корпуса (тип) | T – межфланцевый с резьбовыми отверстиями (Lug) (возможны также B/U/F в рамках Series 900, но индекс 947T фиксирует именно Lug) |
| Диапазон номинальных диаметров | DN 32 – 600 мм (1¼" – 24") |
| Давление номинальное | PN 6/10/16 бар, Class 150 (16 бар до DN 600 стандартно) |
| Температурный диапазон | -40 … +90 °C (ограничено седлом ECO – эпихлоргидрин) |
| Испытательное давление (гидро) | 1,1 × PN (например, 17,6 бар при PN 16) |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 / DIN 3230 LEAK 1 |
| Корпус (материал) | 0.7040 (GGG40) + эпоксидное покрытие RAL 2002, 80 µм По запросу: углеродистая сталь WCB, нержавеющая 1.4408, алюминий, LCC |
| Диск (материал) | 4 – нержавеющая сталь 1.4408 (CF8M) (возможно покрытие Rilsan / Halar) |
| Седло (материал) | 7 – Epichlorohydrin ECO (-40 °C … +90 °C) (возможны другие седла по таблице ниже) |
| Вал / цапфа | 1.4021 (AISI 420) |
| Втулка | Delrin ≤ DN 300, латунь ≥ DN 350 |
| Опорное кольцо / шайбы | 1.4301 (304) |
| Стопорный винт / пружина | 1.4401 (316 A4) |
| O-кольца вала | NBR, EPDM или Viton по выбору |
| Покрытие корпуса (по запросу) | C3-C5 морское, Rilsan 11, Halar, Amerlock, Interzone 954 |
| Седло (тип крепления) | Стандарт – шип-паз (groove/tongue) По запросу – вулканизированное (bonded) для вакуума до 0,2 бар |
| Вакуумная версия | До 200 мбар абс. (с приклеенным седлом) |
| Сертификаты | PED 2014/68/EU (кат. III, модуль H), DVGW W 363-P (вода/газ), WRAS, ACS, ATEX II 1/2 GD, TR TS 010/032/012 |
| Привод ISO 5211 | F05 … F16 (в зависимости от DN) Рукоятка, редуктор, пневмо- или электропривод (24, 230, 400 В) |
| Крутящий момент (жидк., ECO/EPDM-седло, 20 °C) | См. отдельную таблицу ниже (умножить на 1,2 при подборе привода; на 1,4 для NBR/Viton; на 1,35 для газа/абразива) |
Допустимые температурно-давленные комбинации для 947T
| Седло | Температурный диапазон | Макс. давление (стат.) | Примечание |
|---|---|---|---|
| ECO (7) | -40 … +90 °C | 16 бар (до DN 600) | Морская вода, нефть, биогаз |
| EPDM (2) | -25 … +125 °C | 16 бар | Вода, ГВС, слабые кислоты |
| Viton (4) | -15 … +150 °C | 16 бар | Масла, биодизель, кислоты |
| NBR (1) | -10 … +90 °C | 16 бар | Газ DVGW, нефтепродукты |
| EPDM-FDA (2-022) | -20 … +130 °C | 16 бар | Пищевое производство |
| Carboxylic NBR (3) | -10 … +100 °C | 16 бар | Абразивные масла |
| Flucast (спец.) | -10 … +130 °C | 10 бар | Пневматический транспорт, цемент |
Габаритные и присоединительные размеры (кратко, мм)
| DN | A | B | C | D | E | ISO фланец | Вес T, кг |
|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | F05/F07 | 2,3 |
| 50 | 146 | 64 | 43 | 96 | 115 | F05 | 3,0 |
| 100 | 163 | 89 | 46 | 150 | 174 | F05 | 6,1 |
| 200 | 205 | 130 | 56 | 212 | 255 | F07 | 15,3 |
| 300 | 270 | 166 | 60 | 320 | 319 | F10 | 28,4 |
| 400 | 310 | 202 | 68 | 378 | 396 | F12 | 62,0 |
| 500 | 365 | 237 | 78 | 435 | 465 | F14 | 96,3 |
| 600 | 485 | 271 | 102 | 488 | 590 | F14 | 130 |
Крутящие моменты (номинальные, жидкость 20 °C, седло ECO/EPDM)
| DN | 6 бар, Н·м | 10 бар, Н·м | 16 бар, Н·м |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 50 | 11 | 12 | 17 |
| 100 | 20 | 25 | 30 |
| 200 | 100 | 125 | 150 |
| 300 | 235 | 290 | 380 |
| 400 | 480 | 530 | 580 |
| 500 | 750 | 1200 | 1650 |
| 600 | 1180 | 1550 | 2100 |
Итоговая справка по серии 947T
- Вся линейка DN 32-600 покрывается одной конструкцией 924T с диском 4 (CF8M) и седлом 7 (ECO).
- Допускается любая смена седла без изменения обозначения модели (поле 7).
- Возможны все версии привода ISO 5211, взрывозащита, морские покрытия, удлинённые штоки, алюминиевые корпуса.
- Сертификаты: PED, DVGW, WRAS, ACS, ATEX, TR TS 010/032/012.
- Максимальное давление: 16 бар (до DN 600).
- Температура: -40 … +90 °C (лимит седла ECO).
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
