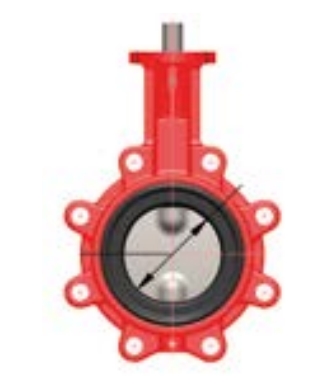

Затвор дисковый межфланцевый центрические промышленные с уплотнением витон, корпус с проушинами с резьбовыми отверстиями, материал диска - нержавеющая сталь ABO 946T Dn 40 Pn 16
Код товара 1822332
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия 946T – это «lug-вариант» самой популярной линейки дисковых затворов ABO Series 900.
Индекс «946T» расшифровывается так:
- 9 – линейка Series 900
- 4 – диск из нержавеющей стали 1.4408 (CF8M)
- 6 – седло из силикона VMQ (высокотемпературное, паровое, пищевое)
- T – корпус с резьбовыми отверстиями (Lug), позволяющий монтировать арматуру на конце трубопровода или между фланцами без «подпорки» с противоположной стороны
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Сводная техническая таблица серии 946T
| Параметр | Значение для всей серии 946T |
|---|---|
| Конструкция | Центрическая, двунаправленная, с разнесённой осью, демонтируемая |
| Исполнение корпуса (тип) | T – межфланцевый с резьбовыми отверстиями (Lug) (возможны также B/U/F в рамках Series 900, но индекс 946T фиксирует именно Lug) |
| Диапазон номинальных диаметров | DN 32 – 600 мм (1¼" – 24") |
| Давление номинальное | PN 6/10/16 бар, Class 150 (PN 16 доступен до DN 600 стандартно) |
| Температурный диапазон | -40 … +150 °C (ограничено седлом VMQ – силикон) |
| Испытательное давление (гидро) | 1,1 × PN (например, 17,6 бар при PN 16) |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 / DIN 3230 LEAK 1 |
| Корпус (материал) | 0.7040 (GGG40) + эпоксидное покрытие RAL 2002, 80 µм По запросу: углеродистая сталь WCB, нержавеющая 1.4408, алюминий, LCC |
| Диск (материал) | 4 – нержавеющая сталь 1.4408 (CF8M) (возможно покрытие Rilsan / Halar) |
| Седло (материал) | 6 – Silicone VMQ (-30 °C … +150 °C) (возможны другие седла по таблице ниже) |
| Вал / цапфа | 1.4021 (AISI 420) |
| Втулка | Delrin ≤ DN 300, латунь ≥ DN 350 |
| Опорное кольцо / шайбы | 1.4301 (304) |
| Стопорный винт / пружина | 1.4401 (316 A4) |
| O-кольца вала | NBR, EPDM или Viton по выбору |
| Покрытие корпуса (по запросу) | C3-C5 морское, Rilsan 11, Halar, Amerlock, Interzone 954 |
| Седло (тип крепления) | Стандарт – шип-паз (groove/tongue) По запросу – вулканизированное (bonded) для вакуума до 0,2 бар |
| Вакуумная версия | До 200 мбар абс. (с приклеенным седлом) |
| Сертификаты | PED 2014/68/EU (кат. III, модуль H), DVGW W 363-P (вода/газ), WRAS, ACS, FDA (VMQ), ATEX II 1/2 GD, TR TS 010/032/012 |
| Привод ISO 5211 | F05 … F16 (в зависимости от DN) Рукоятка, редуктор, пневмо- или электропривод (24, 230, 400 В) |
| Крутящий момент (жидк., EPDM/VMQ-седло, 20 °C) | См. отдельную таблицу ниже (умножить на 1,2 при подборе привода; на 1,4 для NBR/Viton; на 1,35 для газа/абразива) |
Допустимые температурно-давленные комбинации для 946T
| Седло | Температурный диапазон | Макс. давление (стат.) | Примечание |
|---|---|---|---|
| VMQ (6) | -30 … +150 °C | 16 бар (до DN 600) | Силикон, пар, пища |
| EPDM (2) | -25 … +125 °C | 16 бар | Вода, ГВС, слабые кислоты |
| Viton (4) | -15 … +150 °C | 16 бар | Масла, биодизель, кислоты |
| NBR (1) | -10 … +90 °C | 16 бар | Газ DVGW, нефтепродукты |
| EPDM-FDA (2-022) | -20 … +130 °C | 16 бар | Пищевое производство |
| Carboxylic NBR (3) | -10 … +100 °C | 16 бар | Абразивные масла |
| Flucast (спец.) | -10 … +130 °C | 10 бар | Пневматический транспорт, цемент |
Габаритные и присоединительные размеры (кратко, мм)
| DN | A | B | C | D | E | ISO фланец | Вес T, кг |
|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | F05/F07 | 2,3 |
| 50 | 146 | 64 | 43 | 96 | 115 | F05 | 3,0 |
| 100 | 163 | 89 | 46 | 150 | 174 | F05 | 6,1 |
| 200 | 205 | 130 | 56 | 212 | 255 | F07 | 15,3 |
| 300 | 270 | 166 | 60 | 320 | 319 | F10 | 28,4 |
| 400 | 310 | 202 | 68 | 378 | 396 | F12 | 62,0 |
| 500 | 365 | 237 | 78 | 435 | 465 | F14 | 96,3 |
| 600 | 485 | 271 | 102 | 488 | 590 | F14 | 130 |
Крутящие моменты (номинальные, жидкость 20 °C, седло EPDM/VMQ)
| DN | 6 бар, Н·м | 10 бар, Н·м | 16 бар, Н·м |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 50 | 11 | 12 | 17 |
| 100 | 20 | 25 | 30 |
| 200 | 100 | 125 | 150 |
| 300 | 235 | 290 | 380 |
| 400 | 480 | 530 | 580 |
| 500 | 750 | 1200 | 1650 |
| 600 | 1180 | 1550 | 2100 |
Итоговая справка по серии 946T
-
Вся линейка DN 32-600 покрывается одной конструкцией 924T с диском 4 (CF8M) и седлом 6 (VMQ).
-
Допускается любая смена седла без изменения обозначения модели (поле 6).
-
Возможны все версии привода ISO 5211, взрывозащита, FDA, морские покрытия, удлинённые штоки, алюминиевые корпуса.
-
Сертификаты: PED, DVGW, WRAS, ACS, FDA, ATEX, TR TS 010/032/012.
-
Максимальное давление: 16 бар (до DN 600).
-
Температура: -40 … +150 °C (лимит седла VMQ).
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
