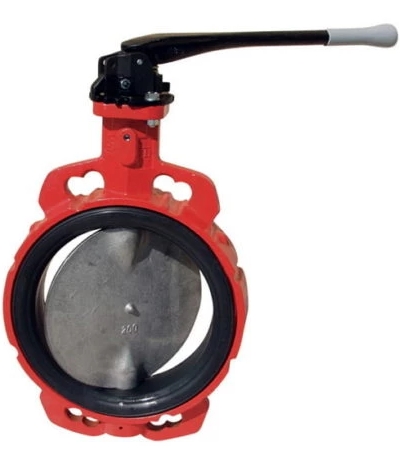

Затвор дисковый межфланцевый центрические промышленные с уплотнением витон, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 946B Dn 80 Pn 10
Код товара 1822265
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

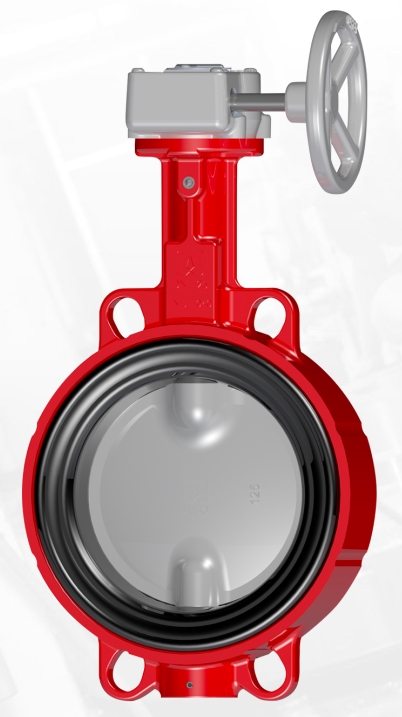

Серия 946B — это узкоспециализированное исполнение самой массовой линейки дисковых межфланцевых затворов ABO Series 900.
Индекс «946B» расшифровывается как:
- 9 – линейка Series 900
- 4 – диск из нержавеющей стали 1.4408 (CF8M)
- 6 – седло из силикона VMQ (высокотемпературное, пищевое, паровое)
- B – корпус «wafer» со сквозными отверстиями (может поставляться и в вариантах T/L/U/F без изменения сути серии)
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Сводная техническая таблица серии 946B

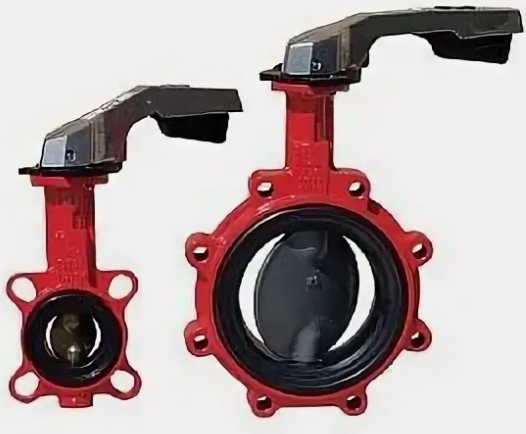

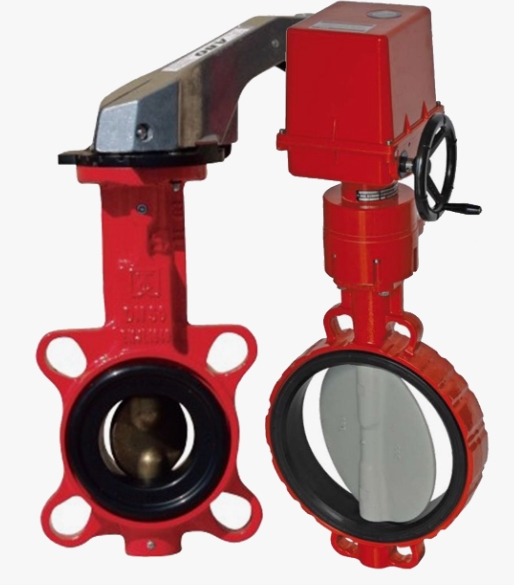

| Параметр | Значение для всей серии 946B |
|---|---|
| Конструкция | Центрический, двунаправленный, с разнесённой осью, демонтируемый |
| Исполнение корпуса (тип) | B – межфланцевый со сквозными отверстиями (Wafer) T – межфланцевый с резьбовыми (Lug) U – двухфланцевый короткий (Series 20, DN 700-1600) F – двухфланцевый длинный (Series 13, DN 50-2200) |
| Диапазон номинальных диаметров | DN 32 – 1600 (1¼" – 64") |
| Давление номинальное | PN 6/10/16 бар, Class 150 (PN 16 доступен до DN 600 стандартно, свыше – по запросу) |
| Температурный диапазон | -40 °C … +150 °C (ограничено седлом VMQ – силикон) |
| Испытательное давление (гидро) | 1,1 × PN (например, 17,6 бар при PN 16) |
| Герметичность | Класс A по EN 12266-1 / ISO 5208 / API 598 / DIN 3230 LEAK 1 |
| Корпус (материал) | 0.7040 (GGG40) + эпоксидное покрытие RAL 2002, 80 µм По запросу: углеродистая сталь WCB, нержавеющая 1.4408, алюминий, LCC |
| Диск (материал) | 4 – нержавеющая сталь 1.4408 (CF8M) (возможно покрытие Rilsan / Halar) |
| Седло (материал) | 6 – Silicone VMQ (-30 °C … +150 °C) (возможны другие седла по таблице ниже) |
| Вал / цапфа | 1.4021 (AISI 420) |
| Втулка | Delrin ≤ DN 300, латунь ≥ DN 350 |
| Опорное кольцо / шайбы | 1.4301 (304) |
| Стопорный винт / пружина | 1.4401 (316 A4) |
| O-кольца вала | NBR, EPDM или Viton по выбору |
| Покрытие корпуса (по запросу) | C3-C5 морское, Rilsan 11, Halar, Amerlock, Interzone 954 |
| Седло (тип крепления) | Стандарт – шип-паз (groove/tongue) По запросу – вулканизированное (bonded) для вакуума до 0,2 бар |
| Вакуумная версия | До 200 мбар абс. (с приклеенным седлом) |
| Сертификаты | PED 2014/68/EU (кат. III, модуль H), DVGW W 363-P (вода/газ), WRAS, ACS, FDA (седло EPDM-022), ATEX II 1/2 GD TX, TR TS 010/032/012 |
| Привод ISO 5211 | F05 … F40 (в зависимости от DN) Рукоятка, редуктор, пневмо- или электропривод (24, 230, 400 В) |
| Крутящий момент (жидк., EPDM-седло, 20 °C) | См. отдельную таблицу ниже (умножить на 1,2 при подборе привода; на 1,4 для NBR/Viton; на 1,35 для газа/абразива) |
Допустимые температурно-давленные комбинации для 946B
| Седло | Температурный диапазон | Макс. давление (стат.) | Примечание |
|---|---|---|---|
| VMQ (6) | -30 … +150 °C | 16 бар (до DN 600) / 10 бар (DN 700-1600) | Силикон, пар, пища |
| EPDM (2) | -25 … +125 °C | 16 бар | Вода, ГВС, слабые кислоты |
| Viton (4) | -15 … +150 °C | 16 бар | Масла, биодизель, кислоты |
| NBR (1) | -10 … +90 °C | 16 бар | Газ DVGW, нефтепродукты |
| EPDM-FDA (2-022) | -20 … +130 °C | 16 бар | Пищевое производство |
| Carboxylic NBR (3) | -10 … +100 °C | 16 бар | Абразивные масла |
| Flucast (спец.) | -10 … +130 °C | 10 бар | Пневматический транспорт, цемент |
Габаритные и присоединительные размеры (кратко, мм)
| DN | A | B | C | D | E | ISO фланец | Вес B, кг | Вес T, кг |
|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | F05/F07 | 2,3 | 2,3 |
| 50 | 146 | 64 | 43 | 96 | 115 | F05 | 2,7 | 3,0 |
| 100 | 163 | 89 | 46 | 150 | 174 | F05 | 4,7 | 6,1 |
| 200 | 205 | 130 | 56 | 212 | 255 | F07 | 13,3 | 15,3 |
| 300 | 270 | 166 | 60 | 320 | 319 | F10 | 22,0 | 28,4 |
| 400 | 310 | 202 | 68 | 378 | 396 | F12 | 46,4 | 62,0 |
| 500 | 365 | 237 | 78 | 435 | 465 | F14 | 69,8 | 96,3 |
| 600 | 485 | 271 | 102 | 488 | 590 | F14 | 112 | 130 |
| 700 | 629 | 537 | 165 | 840 | 682 | F25 | 350 | – |
| 800 | 666 | 601 | 190 | 950 | 810 | F25 | 580 | – |
| 1000 | 800 | 720 | 216 | 1160 | 810 | F25 | 850 | – |
| 1200 | 940 | 844 | 254 | 1380 | 810 | F30 | 1922 | – |
| 1600 | 1150 | 1045 | 318 | 1820 | 810 | F35 | 2350 | – |
Крутящие моменты (номинальные, жидкость 20 °C, седло EPDM/VMQ)
| DN | 6 бар, Н·м | 10 бар, Н·м | 16 бар, Н·м |
|---|---|---|---|
| 50 | 9 | 12 | 17 |
| 100 | 20 | 25 | 30 |
| 200 | 100 | 125 | 150 |
| 300 | 235 | 290 | 380 |
| 400 | 480 | 530 | 580 |
| 500 | 750 | 1200 | 1650 |
| 600 | 1180 | 1550 | 2100 |
| 800 | 3500 | 4500 | 5600 |
| 1000 | 8950 | 10584 | 13800 |
| 1200 | 12600 | 16935 | 19320 |
| 1600 | 24400 | 29000 | 40600 |
Итоговая справка по серии 946B
- Вся линейка DN 32-1600 покрывается одной конструкцией 924B с диском 4 (CF8M) и седлом 6 (VMQ).
- Допускается любая смена седла без изменения обозначения модели (поле 6).
- Возможны все версии привода ISO 5211, взрывозащита, FDA, морские покрытия, удлинённые штоки, алюминиевые корпуса.
- Сертификаты: PED, DVGW, WRAS, ACS, FDA, ATEX, TR TS 010/032/012.
- Максимальное давление: 16 бар (до DN 600) / 10 бар (DN 700-1600).
- Температура: -40 … +150 °C (лимит седла VMQ).
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
