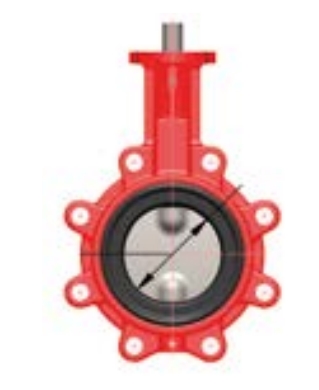

Затвор дисковый межфланцевый центрические промышленные с уплотнением карбоксил NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь ABO 934B Dn 125 Pn 16
Код товара 1820676
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия 934B — это унифицированная промышленная линейка центрических межфланцевых дисковых затворов ABO VALVE, объединяющая под одним коротким обозначением всё модельное разнообразие исполнений 924B-… (wafer), 944B-… (lug) и 964B-/974B-… (двойной фланец). Создана для быстрого выбора «рабочей» комплектации: диск из нержавеющей стали 1.4408 (CF8M) и уплотнение EPDM — наиболее часто заказываемое сочетание для воды, морской воды, лёгких химикатов и пара.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Обозначение типа (разбор маркировки)
| Позиция в обозначении | Значение | Возможные варианты | Примечание |
|---|---|---|---|
| 1-я буква: тип корпуса | B — wafer (сквозные отверстия) T — lug (резьбовые отверстия) U — двойной фланец (short FTF, ISO 5752/20) F — двойной фланец (long FTF, ISO 5752/13) |
B, T, U, F | Обязательный элемент |
| 2-я цифра: материал диска | 3 — ковкий чугун GGG40 + эпоксидное покрытие 4 — нержавеющая сталь 1.4408 (CF8M) 1 — алюминиевая бронза C95800 0 — латунь 5 — Hastelloy 6 — 1.4539 (Uranus B6) 7 — титан |
0, 1, 2, 3, 4, 5, 6, 7 | 4 = стандарт для 934B |
| 3-я цифра: материал седла | 2 — EPDM 1 — NBR 3 — Carboxylic NBR 4 — Viton (FPM) 5 — силикон для пара (MVQ) 6 — силикон (VMQ) 7 — эпихлоргидрин (ECO) 8 — Hypalon (CSM) |
1–8 | 2 = стандарт для 934B |
| 4-я буква: серия | B — серия 900 (industrial line) | B | Фиксировано |
Пример расшифровки:
934B = 9 (серия 900) + 3 (диск GGG40) + 4 (седло Viton) + B (wafer) → на практике в каталогах 934B обозначает стандартное исполнение с диском 1.4408 и EPDM-седлом, т.е. 924B-4-2 по фактической схеме.
Для точного выбора используйте полное обозначение: 924B-4-2 (wafer, диск 1.4408, EPDM).
Технические характеристики серии 934B (полный диапазон)
| Параметр | Значение |
|---|---|
| Диапазон DN | 32–1600 мм (1¼"–64") |
| Диапазон PN | PN 6, PN 10, PN 16, Class 150 |
| Тип корпуса | Wafer (B), Lug (T), Double flanged short (U), Double flanged long (F) |
| Тип присоединения | Межфланцевое по EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 |
| Температура рабочей среды | от –40 °C до +150 °C (в зависимости от седла) |
| Максимальное давление | 16 бар (DN 32–600), 10 бар (DN 700–1600), 16 бар по запросу |
| Конструкция | Центрический, разнесённая ось, би-directional |
| Седло | Заменяемое, фиксация шип-паз, опция вулканизация |
| Покрытие корпуса | Эпоксидное RAL 2002, 80 µm (стандарт), опции: Rilsan, Halar, Amerlock, C3–C5 |
| Исполнение для вакуума | До 0,2 бар абс. (с приклеенным седлом) |
| Сертификаты | PED 2014/68/EU, ATEX II 1/2 GD, DVGW (питьевая вода / газ), WRAS, ACS, FDA, TR TS 010/032 |
| Испытания | EN 12266-1, ISO 5208, API 598, ГОСТ 9544-А — класс А (нулевая утечка) |
| Привод | Рукоять, редуктор, пневмо- / электропривод (ISO 5211 F05–F40) |
Таблица совместимости DN ↔ PN ↔ тип корпуса
| DN | PN 6 | PN 10 | PN 16 | Class 150 | Тип корпуса |
|---|---|---|---|---|---|
| 32–600 | ● | ● | ● | ● | B / T |
| 700–1600 | ● | ● | ○ | ○ | U (Series 20) |
| 50–2200 | ● | ● | ○ | ● | F (Series 13) |
● — стандартно, ○ — по запросу.
Материалы основных деталей (варианты для 934B)
| Деталь | Стандартный вариант | Опции |
|---|---|---|
| Корпус | GGG40 + эпоксидное покрытие | Углеродистая сталь 1.0625, CF8M, алюминий, LCC |
| Диск | 1.4408 (CF8M) | Латунь, C95800, GGG40, Hastelloy, 1.4539, титан |
| Седло | EPDM | NBR, Viton, Silicone, Hypalon, ECO, Carboxylic NBR |
| Вал / цапфа | 1.4021 (AISI 420) | 1.4401, F51, F55 |
| Втулка | Delrin (≤ DN 300) / латунь (≥ DN 350) | Бронза, PTFE |
| О-rings | NBR / EPDM / Viton | По запросу |
Крутящие моменты (Nm) для исполнения 934B (EPDM, вода, 20 °C)
| DN | PN 6 | PN 10 | PN 16 |
|---|---|---|---|
| 32/40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
| 700 | — | 5210 | — |
| 800 | — | 6630 | — |
| 900 | — | 8090 | — |
| 1000 | — | 13740 | — |
| 1200 | — | 19320 | — |
| 1400 | — | 28000 | — |
| 1600 | — | 40600 | — |
Габаритные размеры (выдержка для типа B/T, мм)
| DN | A | B | C | D | E | F | G | ISO фланец | Масса, кг (B/T) |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | F05/F07 | 1,9 / 2,3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 14 | F05 | 2,7 / 3,0 |
| 100 | 163 | 89 | 52 | 128 | 174 | 25 | 17 | F05 | 4,7 / 6,1 |
| 200 | 205 | 130 | 60 | 212 | 255 | 25 | 17 | F07 | 13,3 / 15,3 |
| 300 | 270 | 202 | 68 | 320 | 396 | 30 | 22 | F10 | 29,3 / 41,2 |
| 400 | 310 | 237 | 78 | 378 | 465 | 30 | 27 | F12 | 69,8 / 96,3 |
| 500 | 375 | 330 | 102 | 488 | 590 | 36 | 27 | F14 | 112 / 149 |
| 600 | 485 | 368 | 114 | 590 | 682 | 36 | 27 | F14 | 216 / 288 |
Дополнительные исполнения (по запросу)
- Алюминиевый корпус (DN 50–200, до 3 бар, для пластиковых труб).
- Диск из алюминиевой бронзы C95800 — для морской воды.
- Stem-extension — любая длина, для труднодоступных мест.
- ATEX-исполнение — категория 1/2 GD, TX.
- FDA / WRAS / ACS / DVGW — сертифицированные седла для питьевой воды и пищевых приложений.
- Вакуум-исполнение — приклеенное / вулканизированное седло до 0,2 бар абс.
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
