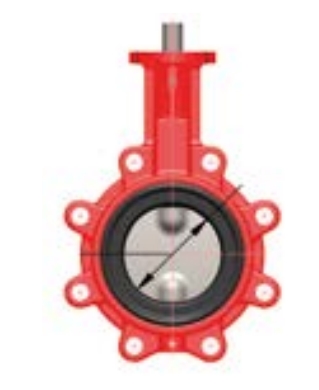

Затвор дисковый межфланцевый центрические промышленные с уплотнением карбоксил NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - бронза ABO 931B Dn 350 Pn 10
Код товара 1820220
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABO VALVE 931B — это линейка межфланцевых дисковых затворов с концентрической конструкцией в wafer-исполнении (сквозные отверстия). Они предназначены для надежной изоляции и регулирования потока в промышленных трубопроводных системах, где требуется компактность, легкость монтажа и высокая герметичность.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие технические характеристики серии 931B
| Параметр | Значение |
|---|---|
| Серия | 931B (Wafer-тип, сквозные отверстия) |
| Конструкция | Концентрическая, разнесённая ось, демонтируемая |
| Диапазон диаметров | DN 32 – DN 600 (1¼" – 24") |
| Рабочее давление | PN 6, PN 10, PN 16, Class 150 |
| Температурный диапазон | От -40°C до +150°C (в зависимости от материала манжеты) |
| Тип присоединения | Wafer (сквозные отверстия, установка между фланцами) |
| Материал корпуса | Чугун GG-25, GGG-40, углеродистая сталь, нержавеющая сталь, алюминий |
| Материал диска | Латунь, алюминиевая бронза, нержавеющая сталь, чугун, титан, Hastelloy |
| Материал манжеты | NBR, EPDM, EPDM-HT, EPDM-FDA, Viton, Silicone, Hypalon, Carboxylic NBR |
| Материал вала | Нержавеющая сталь 1.4021 (AISI 420) |
| Приводы | Рукоятка, редуктор, пневмопривод, электропривод |
| Сертификаты | DVGW, WRAS, FDA, ATEX, PED, ISO 9001, EN 12266-1, ISO 5208 |
| Герметичность | Класс A (EN 12266-1, ISO 5208, API 598) |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16) |
| Покрытие | Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954 |
Расшифровка обозначения модели 931B
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 931B | Тип затвора: межфланцевый дисковый затвор с сквозными отверстиями (Wafer) |
| 2 | B | Wafer-исполнение (сквозные отверстия) |
| 3 | 0 | Диск: латунь 2.0402 |
| 1 | Диск: алюминиевая бронза 2.0975 (C95800) | |
| 2 | Диск: нержавеющая сталь 1.4308 (CF8) | |
| 3 | Диск: чугун GGG-40 с эпоксидным покрытием | |
| 4 | Диск: нержавеющая сталь 1.4408 (CF8M) | |
| 5 | Диск: Hastelloy | |
| 6 | Диск: нержавеющая сталь 1.4539 (Uranus B6) | |
| 7 | Диск: титан | |
| 4 | 1 | Манжета: NBR (-10°C…+90°C) |
| 2 | Манжета: EPDM (-25°C…+125°C) | |
| 3 | Манжета: Carboxylic NBR (-10°C…+100°C) | |
| 4 | Манжета: Viton (FPM) (-15°C…+150°C) | |
| 5 | Манжета: Silicone Steam MVQ (-30°C…+140°C) | |
| 6 | Манжета: Silicone VMQ (-30°C…+150°C) | |
| 7 | Манжета: Epichlorohydrin (-30°C…+70°C) | |
| 8 | Манжета: Hypalon (CSM) (-25°C…+120°C) |
Таблица размеров и весов (DN 32–600, тип B)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Вес B (кг) | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 1.9 | F05/F07 |
| 40 | 136 | 54 | 43 | 78 | 110 | 25 | 14 | 1.9 | F05/F07 |
| 50 | 146 | 64 | 46 | 96 | 115 | 25 | 14 | 2.7 | F05 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 17 | 3.2 | F05 |
| 80 | 163 | 89 | 52 | 128 | 174 | 25 | 17 | 3.7 | F05 |
| 100 | 173 | 105 | 56 | 150 | 204 | 25 | 22 | 4.7 | F05 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 22 | 6.7 | F07 |
| 150 | 205 | 130 | 60 | 212 | 255 | 25 | 22 | 8.4 | F07 |
| 200 | 234 | 166 | 68 | 268 | 319 | 30 | 27 | 13.3 | F10 |
| 250 | 270 | 202 | 78 | 320 | 396 | 30 | 27 | 22.0 | F10 |
| 300 | 310 | 237 | 78 | 378 | 465 | 36 | 27 | 29.3 | F12 |
| 350 | 325 | 271 | 102 | 435 | 509 | 36 | 38 | 46.4 | F14 |
| 400 | 365 | 314 | 114 | 488 | 590 | 80 | 42 | 69.8 | F14 |
| 450 | 375 | 330 | 127 | 544 | 610 | 80 | 50 | 83.0 | F14 |
| 500 | 485 | 368 | 154 | 590 | 682 | 80 | 50 | 112.0 | F16 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 216.0 | F16 |
Крутящие моменты (Nm) при разных давлениях (EPDM, вода, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
