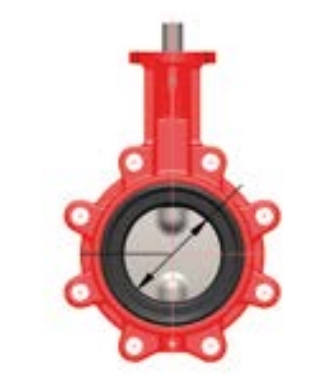

WA534013-EE621252 Затвор дисковый с пневмоприводом
Затвор дисковый межфланцевый центрические промышленные с уплотнением карбоксил, корпус бесфланцевый со сквозными отверстиями, материал диска - латунь ABO 930B Dn 50 Pn 6
Код товара 1820014Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABO VALVE 930B — это линейка межфланцевых дисковых затворов с концентрической конструкцией в wafer-исполнении (сквозные отверстия). Они предназначены для надежной изоляции и регулирования потока в промышленных трубопроводных системах, где требуется компактность, легкость монтажа и высокая герметичность.
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие технические характеристики серии 930B
| Параметр | Значение |
|---|---|
| Серия | 930B (Wafer-тип, сквозные отверстия) |
| Конструкция | Концентрическая, разнесённая ось, демонтируемая |
| Диапазон диаметров | DN 32 – DN 600 (1¼" – 24") |
| Рабочее давление | PN 6, PN 10, PN 16, Class 150 |
| Температурный диапазон | От -40°C до +150°C (в зависимости от материала манжеты) |
| Тип присоединения | Wafer (сквозные отверстия, установка между фланцами) |
| Материал корпуса | Чугун GG-25, GGG-40, углеродистая сталь, нержавеющая сталь, алюминий |
| Материал диска | Латунь, алюминиевая бронза, нержавеющая сталь, чугун, титан, Hastelloy |
| Материал манжеты | NBR, EPDM, EPDM-HT, EPDM-FDA, Viton, Silicone, Hypalon, Carboxylic NBR |
| Материал вала | Нержавеющая сталь 1.4021 (AISI 420) |
| Приводы | Рукоятка, редуктор, пневмопривод, электропривод |
| Сертификаты | DVGW, WRAS, FDA, ATEX, PED, ISO 9001, EN 12266-1, ISO 5208 |
| Герметичность | Класс A (EN 12266-1, ISO 5208, API 598) |
| Строительная длина | EN 558, серия 20 (ISO 5752-20) |
| Верхний фланец | ISO 5211 (F05, F07, F10, F12, F14, F16) |
| Покрытие | Эпоксидное RAL 2002 (80 мкм), Rilsan, Halar, Amerlock, Interzone 954 |
Расшифровка обозначения модели 930B
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 930B | Тип затвора: межфланцевый дисковый затвор с сквозными отверстиями (Wafer) |
| 2 | B | Wafer-исполнение (сквозные отверстия) |
| 3 | 0 | Диск: латунь 2.0402 |
| 1 | Диск: алюминиевая бронза 2.0975 (C95800) | |
| 2 | Диск: нержавеющая сталь 1.4308 (CF8) | |
| 3 | Диск: чугун GGG-40 с эпоксидным покрытием | |
| 4 | Диск: нержавеющая сталь 1.4408 (CF8M) | |
| 5 | Диск: Hastelloy | |
| 6 | Диск: нержавеющая сталь 1.4539 (Uranus B6) | |
| 7 | Диск: титан | |
| 4 | 1 | Манжета: NBR (-10°C…+90°C) |
| 2 | Манжета: EPDM (-25°C…+125°C) | |
| 3 | Манжета: Carboxylic NBR (-10°C…+100°C) | |
| 4 | Манжета: Viton (FPM) (-15°C…+150°C) | |
| 5 | Манжета: Silicone Steam MVQ (-30°C…+140°C) | |
| 6 | Манжета: Silicone VMQ (-30°C…+150°C) | |
| 7 | Манжета: Epichlorohydrin (-30°C…+70°C) | |
| 8 | Манжета: Hypalon (CSM) (-25°C…+120°C) |
Таблица размеров и весов (DN 32–600, тип B)
| DN | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Вес B (кг) | ISO фланец |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 1.9 | F05/F07 |
| 40 | 136 | 54 | 43 | 78 | 110 | 25 | 14 | 1.9 | F05/F07 |
| 50 | 146 | 64 | 46 | 96 | 115 | 25 | 14 | 2.7 | F05 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 17 | 3.2 | F05 |
| 80 | 163 | 89 | 52 | 128 | 174 | 25 | 17 | 3.7 | F05 |
| 100 | 173 | 105 | 56 | 150 | 204 | 25 | 22 | 4.7 | F05 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 22 | 6.7 | F07 |
| 150 | 205 | 130 | 60 | 212 | 255 | 25 | 22 | 8.4 | F07 |
| 200 | 234 | 166 | 68 | 268 | 319 | 30 | 27 | 13.3 | F10 |
| 250 | 270 | 202 | 78 | 320 | 396 | 30 | 27 | 22.0 | F10 |
| 300 | 310 | 237 | 78 | 378 | 465 | 36 | 27 | 29.3 | F12 |
| 350 | 325 | 271 | 102 | 435 | 509 | 36 | 38 | 46.4 | F14 |
| 400 | 365 | 314 | 114 | 488 | 590 | 80 | 42 | 69.8 | F14 |
| 450 | 375 | 330 | 127 | 544 | 610 | 80 | 50 | 83.0 | F14 |
| 500 | 485 | 368 | 154 | 590 | 682 | 80 | 50 | 112.0 | F16 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 216.0 | F16 |
Крутящие моменты (Nm) при разных давлениях (EPDM, вода, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 | 9 | 10 |
| 50 | 11 | 12 | 14 |
| 65 | 15 | 17 | 20 |
| 80 | 20 | 25 | 30 |
| 100 | 38 | 46 | 55 |
| 125 | 55 | 70 | 85 |
| 150 | 70 | 80 | 100 |
| 200 | 100 | 125 | 150 |
| 250 | 160 | 200 | 220 |
| 300 | 235 | 290 | 380 |
| 350 | 480 | 530 | 580 |
| 400 | 750 | 1200 | 1650 |
| 450 | 1180 | 1550 | 2100 |
| 500 | 1380 | 2050 | 2700 |
| 600 | 2050 | 2700 | 3750 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
