Затвор дисковый межфланцевый центрические промышленные с уплотнением EPDM, корпус бесфланцевый со сквозными отверстиями, материал диска - латунь ABO 920B Dn 450 Pn 16
Код товара 1818740
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABO VALVE 920B — это межфланцевые дисковые затворы с концентрической конструкцией, предназначенные для широкого спектра промышленных применений, включая водоснабжение, канализацию, отопление, пищевую и химическую промышленность, а также работу с газом, морской водой и абразивными средами.
Обозначение типа ABO 920B – расшифровка
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| 1 | 9 | Серия 900 |
| 2 | 2 | Тип корпуса (2 = межфланцевый, двойной фланец) |
| 3 | 4 | Материал диска (4 = нержавеющая сталь 1.4408 / CF8M) |
| 4 | B | Исполнение корпуса: B = со сквозными отверстиями (Wafer) |
Сертификаты и стандарты
| Стандарт/Сертификат | Описание |
|---|---|
| EN 12266-1 / ISO 5208 | Герметичность, класс A |
| EN 558, серия 20 / ISO 5752-20 | Строительная длина |
| EN 1092-1 / ASME B16.5 / ГОСТ 12815-80 | Фланцевое соединение |
| EN ISO 5211 | Верхний фланец для привода |
| DVGW W 363-P | Питьевая вода и газ |
| WRAS | Питьевая вода (UK) |
| FDA | Пищевые приложения |
| ATEX | Взрывоопасные зоны (II 1/2 GD TX) |
| PED 2014/68/EU | Европейская директива о давлении |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Общие параметры серии 920B
| Параметр | Значение |
|---|---|
| Серия | 900 (920B) |
| Тип | Межфланцевый дисковый затвор |
| Диаметр (DN) | 32–1600 мм |
| Рабочее давление | PN6, PN10, PN16, Class 150 |
| Температура | -40°C до +150°C (в зависимости от материала манжеты) |
| Тип уплотнения | EPDM, NBR, VITON, Silicone, Hypalon, Epichlorohydrin и др. |
| Тип привода | Ручной, редуктор, пневмо-, электро-, цепной, специальный |
| Строительная длина | EN 558, серия 20 (ISO 5752, серия 20) |
| Фланцевое соединение | EN 1092-1, ASME B16.5, DIN 2631, ГОСТ 12815-80 |
| Верхний фланец | ISO 5211 |
| Герметичность | EN 12266-1, класс A / ISO 5208, класс A / API 598 |
| Сертификаты | DVGW (вода/газ), WRAS, FDA, ATEX, PED, ACS |
Материалы компонентов
| Компонент | Материал |
|---|---|
| Корпус | Чугун GGG40 с эпоксидным покрытием, углеродистая сталь, нержавеющая сталь 1.4408 (CF8M), алюминий |
| Диск | Нержавеющая сталь 1.4408 (CF8M), латунь, алюминиевая бронза, чугун GGG40, титан, Hastelloy |
| Манжета | EPDM, NBR, VITON (FPM), Silicone (VMQ/MVQ), Hypalon (CSM), Epichlorohydrin (ECO) |
| Вал | Нержавеющая сталь 1.4021 (AISI 420) |
| Втулка | Delrin (до DN300), латунь (от DN350) |
| О-кольца | NBR, EPDM, VITON |
Размеры и вес (DN 32–600, тип B и T)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | Вес (кг) тип B | Вес (кг) тип T |
|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 | 2.3 |
| 40 | 136 | 54 | 33 | 78 | 110 | 25 | 1.9 | 2.3 |
| 50 | 146 | 64 | 43 | 96 | 115 | 25 | 2.7 | 3.0 |
| 65 | 154 | 72 | 46 | 113 | 129 | 25 | 3.2 | 3.7 |
| 80 | 163 | 89 | 46 | 128 | 174 | 25 | 3.7 | 4.8 |
| 100 | 173 | 105 | 52 | 150 | 204 | 25 | 4.7 | 6.1 |
| 125 | 193 | 119 | 56 | 184 | 234 | 25 | 6.7 | 9.2 |
| 150 | 205 | 130 | 56 | 212 | 255 | 25 | 8.4 | 10.2 |
| 200 | 234 | 166 | 60 | 268 | 319 | 25 | 13.3 | 15.3 |
| 250 | 270 | 202 | 68 | 320 | 396 | 30 | 22.0 | 28.4 |
| 300 | 310 | 237 | 78 | 378 | 465 | 30 | 29.3 | 41.2 |
| 350 | 325 | 271 | 78 | 435 | 509 | 36 | 46.4 | 62.0 |
| 400 | 365 | 314 | 102 | 488 | 590 | 36 | 69.8 | 96.3 |
| 450 | 375 | 330 | 114 | 544 | 610 | 80 | 83.0 | 130.0 |
| 500 | 485 | 368 | 127 | 590 | 682 | 80 | 112.0 | 149.0 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 216.0 | 288.0 |
Размеры и вес (DN 700–1600, тип U)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | F (мм) | Вес (кг) |
|---|---|---|---|---|---|---|
| 700 | 629 | 537 | 165 | 840 | 95 | 350 |
| 800 | 666 | 601 | 190 | 950 | 95 | 580 |
| 900 | 720 | 656 | 203 | 1050 | 130 | 700 |
| 1000 | 800 | 720 | 216 | 1160 | 130 | 850 |
| 1200 | 940 | 844 | 254 | 1380 | 150 | 1080 |
| 1400 | 1009 | 1014 | 279 | 1590 | 150 | 1922 |
| 1600 | 1150 | 1045 | 318 | 1820 | 180 | 2350 |
Крутящие моменты (EPDM, жидкая среда, 20°C)
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32/40 | 8 Нм | 9 Нм | 10 Нм |
| 50 | 11 Нм | 12 Нм | 14 Нм |
| 65 | 15 Нм | 17 Нм | 20 Нм |
| 80 | 20 Нм | 25 Нм | 30 Нм |
| 100 | 38 Нм | 46 Нм | 55 Нм |
| 125 | 55 Нм | 70 Нм | 85 Нм |
| 150 | 70 Нм | 80 Нм | 100 Нм |
| 200 | 100 Нм | 125 Нм | 150 Нм |
| 250 | 160 Нм | 200 Нм | 220 Нм |
| 300 | 235 Нм | 290 Нм | 380 Нм |
| 350 | 480 Нм | 530 Нм | 580 Нм |
| 400 | 750 Нм | 1200 Нм | 1650 Нм |
| 450 | 1180 Нм | 1550 Нм | 2100 Нм |
| 500 | 1380 Нм | 2050 Нм | 2700 Нм |
| 600 | 2050 Нм | 2700 Нм | 3750 Нм |
Допустимые материалы манжет по среде
| Материал | Температура | Среда |
|---|---|---|
| EPDM | -25°C…+125°C | Вода, питьевая вода, отопление, пищевые продукты |
| NBR | -10°C…+90°C | Газ, масло, топливо, абразивные среды |
| VITON | -15°C…+150°C | Кислоты, масла, биодизель |
| Silicone | -30°C…+150°C | Пар, высокотемпературные среды |
| Hypalon | -25°C…+120°C | Химикаты, кислоты, морская вода |
Исполнения по типу корпуса
| Тип | Обозначение | Описание |
|---|---|---|
| B | Wafer | Со сквозными отверстиями, межфланцевое исполнение |

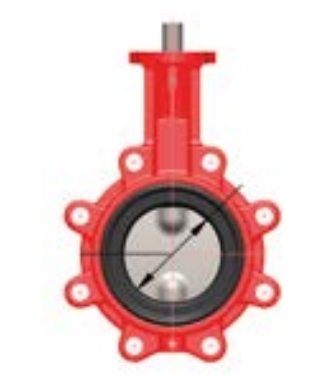

| T | Lug | С резьбовыми отверстиями, можно применять для концевого монтажа |
| U | Double Flanged | Двухфланцевое исполнение, DN700–1600 |
| F | Double Flanged | Двухфланцевое исполнение, увеличенная длина (Series 13), DN50–2200 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
