Затвор дисковый межфланцевый центрический промышленный с уплотнением NBR, корпус бесфланцевый со сквозными отверстиями, материал диска - нержавеющая сталь 1.4539 ABO 916B Dn 400 Pn Class 150
Код товара 1818416
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке

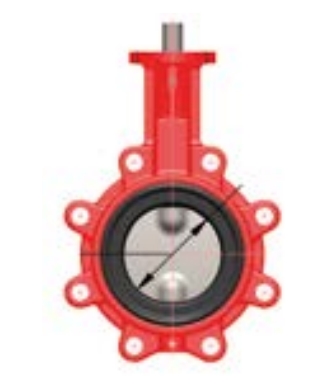

Серия 916B – это «wafer» исполнение центрических дисковых затворов линейки Series 900. Затвор предназначен для установки между фланцами трубопровода при помощи сквозных болтов; демонтаж возможен без разборки всей линии. Корпус выполнен из высокопрочного чугуна GGG40 с эпоксидным покрытием RAL 2002 (80 мкм), диск – из коррозионно-стойкой нержавеющей стали 1.4408 (CF8M), шток – из нержавеющей стали 1.4021 (AISI 420).
Ключевые особенности конструкции:
- центрическая, двунаправленная герметичность (EN 12266-1 класс A);
- разнесённая ось и профилированный диск для минимального гидравлического сопротивления и высоких Kv/Cv;
- «шип-паз» фиксация манжеты – исключение смещения при закрытии;
- 3-ступенчатая система уплотнения оси (основное + вторичное + O-кольца);
- удлинённая горловина по требованиям Heating Systems Regulation – возможность теплоизоляции без снятия привода;
- фиксатор вала – защита от «выброса» штока;
- полная разборность (до DN 400 – штифт, от DN 450 – стопорный болт).
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.
Чехия — родина бренда
Характеристики
Обозначение типа: расшифровка
| Элемент обозначения | Значение |
|---|---|
| 9 | Серия 900 |
| 16 | Материал диска: нержавеющая сталь 1.4408 (CF8M) |
| B | Исполнение корпуса: со сквозными отверстиями (Wafer) |
Технические характеристики ABO VALVE 916B
| Параметр | Значение |
|---|---|
| Тип затвора | Межфланцевый дисковый (Wafer-type) |
| Серия | 900 |
| Диапазон DN | 32–600 мм |
| Рабочее давление | PN 10, PN 16 |
| Температура среды | от -25 °C до +125 °C (в зависимости от материала манжеты) |
| Тип присоединения | Межфланцевое, со сквозными отверстиями |
| Конструкция | Центрическая, двунаправленная |
| Материал корпуса | Высокопрочный чугун GGG40 с эпоксидным покрытием |
| Материал диска | Нержавеющая сталь 1.4408 (CF8M) |
| Материал штока | Нержавеющая сталь 1.4021 (AISI 420) |
| Материал манжеты | NBR, EPDM, VITON (FPM), Silicone, Carboxylic NBR, Epichlorohydrin, HYPALON и др. |
| Уплотнение | 3-уровневая система: основное, вторичное, третичное (O-кольца) |
| Тип привода | Рукоятка, редуктор, пневмо- или электропривод (ISO 5211) |
| Герметичность | EN 12266-1, класс A / ISO 5208, класс A / API 598 |
| Строительная длина | EN 558, серия 20 / ISO 5752, серия 20 |
| Фланцевое соединение | EN 1092-1, DIN 2631, ASME B16.5, ГОСТ 12815-80 |
| Верхний фланец | EN ISO 5211 |
| Покрытие корпуса | Эпоксидное RAL 2002, 80 мкм (стандарт), по запросу: Rilsan, Halar, Amerlock, Interzone 954 |
| Сертификаты | DVGW (питьевая вода и газ), WRAS, FDA, ATEX, TR TS 010/032, PED, ISO 9001 |
| Применение | Водоснабжение, канализация, отопление, вентиляция, пищевая промышленность, химия, нефть, газ, морская вода и др. |
Габаритные и присоединительные размеры (DN 32–600)
| DN | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | I (мм) | J | K | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 136 | 54 | 33 | 78 | 110 | 25 | 14 | 50 | 50 | 4 | 7 | 1,9 |
| 40 | 136 | 54 | 43 | 78 | 110 | 25 | 14 | 50 | 50 | 4 | 7 | 1,9 |
| 50 | 146 | 64 | 46 | 96 | 115 | 25 | 14 | 50 | 70 | 4 | 7 | 2,7 |
| 65 | 163 | 72 | 46 | 113 | 129 | 25 | 17 | 50 | 70 | 4 | 9 | 3,2 |
| 80 | 172,5 | 89 | 52 | 128 | 150 | 25 | 17 | 50 | 70 | 4 | 9 | 3,7 |
| 100 | 192,5 | 105 | 56 | 150 | 174 | 25 | 17 | 50 | 102 | 4 | 10,5 | 4,7 |
| 125 | 205 | 119 | 56 | 184 | 204 | 25 | 22 | 50 | 102 | 4 | 14 | 6,7 |
| 150 | 234 | 130 | 60 | 212 | 234 | 25 | 22 | 50 | 125 | 4 | 18 | 8,4 |
| 200 | 270 | 166 | 68 | 268 | 319 | 30 | 22 | 70 | 140 | 4 | 18 | 13,3 |
| 250 | 310 | 202 | 78 | 320 | 396 | 30 | 27 | 70 | 140 | 4 | 22 | 22,0 |
| 300 | 325 | 237 | 78 | 378 | 465 | 36 | 27 | 70 | 165 | 4 | 22 | 29,3 |
| 350 | 365 | 271 | 102 | 435 | 509 | 36 | 27 | 102 | 165 | 4 | 23 | 46,4 |
| 400 | 375 | 314 | 114 | 488 | 590 | 80 | 38 | 102 | 165 | 4 | 23 | 69,8 |
| 450 | 485 | 330 | 127 | 544 | 610 | 80 | 42 | 125 | 140 | 4 | 27 | 83,0 |
| 500 | 565 | 368 | 154 | 590 | 682 | 80 | 50 | 140 | 140 | 4 | 27 | 112 |
| 600 | 565 | 464 | 154 | 695 | 810 | 80 | 50 | 140 | 165 | 4 | 27 | 216 |
Крутящие моменты (Nm) при рабочем давлении
| DN | 6 бар | 10 бар | 16 бар |
|---|---|---|---|
| 32 | 8 | 9 | 10 |
| 40 | 11 | 12 | 14 |
| 50 | 15 | 17 | 20 |
| 65 | 20 | 25 | 30 |
| 80 | 38 | 46 | 55 |
| 100 | 55 | 70 | 85 |
| 125 | 70 | 80 | 100 |
| 150 | 100 | 125 | 150 |
| 200 | 160 | 200 | 220 |
| 250 | 235 | 290 | 380 |
| 300 | 480 | 530 | 580 |
| 350 | 750 | 1200 | 1650 |
| 400 | 1180 | 1550 | 2100 |
| 450 | 1380 | 2050 | 2700 |
| 500 | 2050 | 2700 | 3750 |
| 600 | 2050 | 2700 | 3750 |
Дополнительные опции
| Опция | Описание |
|---|---|
| ATEX | Взрывозащищенное исполнение (Группа II, Кат. 1/2GD TX) |
| FDA | Пищевое исполнение (манжета EPDM) |
| DVGW | Сертификация для питьевой воды и газа |
| WRAS | Сертификация для питьевой воды (UK) |
| Расширенный шток | Для труднодоступных мест |
| Алюминиевый корпус | Для бассейнов и пластиковых труб |
| Специальные покрытия | Rilsan, Halar, Amerlock, Interzone 954 (для морской среды) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
