TA532609-NE052100 Затвор дисковый с электроприводом

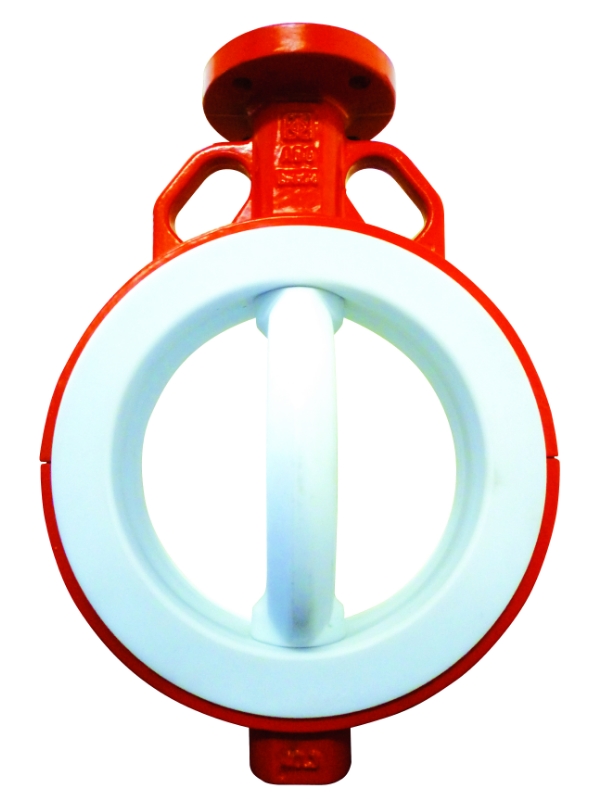

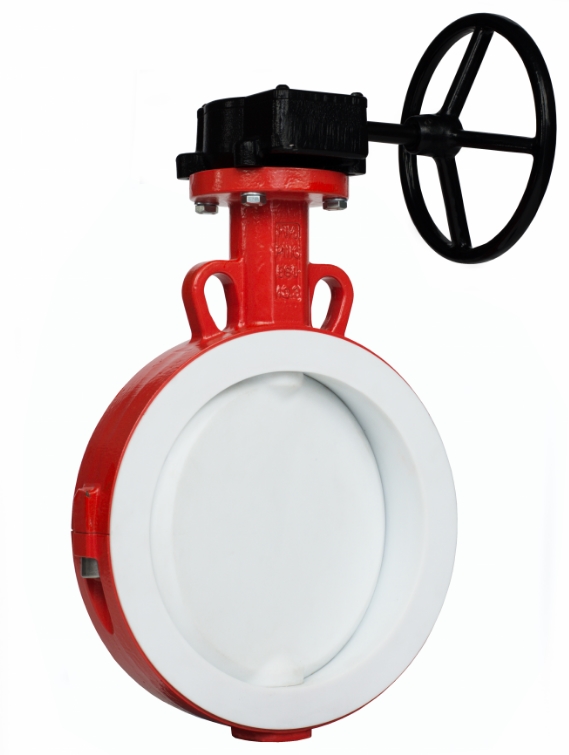

Затвор дисковый концентрический со сквозными отверстиями с уплотнением из токопроводящего ПТФЭ, материал диска - дуплексная нержавеющая сталь с полированными краями ABO 578B Dn 150 Pn 16
Код товара 1815414Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Концентрические дроссельные заслонки серии 500 с уплотнением из ПТФЭ ABO предлагаются для требовательных отраслей промышленности. Уплотнения из ПТФЭ для рабочих сред с высокими тепловыми нагрузками. Сертифицированы FDA.
- Гидравлические испытания:
- EN 12266-1, класс A
- ISO 5208, класс A
- Длина от торца до торца:
- EN 558, Серия 20
- ISO 5752, серия 2
- Фланцевое соединение:
- EN 1092-1
- ASME B16.5
- Рабочий стандарт:
- EN 593
- Верхний фланец:
- EN ISO 5211
- Маркировка:
- EN 19
- Конструкция ATEX:
- EN ISO 80079-36
- EN IEC 60079-0
Обозначение типа
Спецификация материала
Артикул | Имя | Материал |
---|---|---|
1,2 | Корпус (верхняя / нижняя часть) |
Ковкий чугун 0,7043 (GGG40.3) |
3 | Диск, шток, шарнир | Двухшпиндельная нержавеющая сталь 1.4469 + PTFE |
4 | Седло | PTFE |
5 | Пружинный элемент | Силиконовая резина / Viton |
6 | Стопорное кольцо | Нержавеющая сталь A2 |
7 | Шайба | Нержавеющая сталь A2 |
8 | Уплотнительное кольцо | Силиконовая резина |
9 | Раздвижная крышка | Сталь + CuSn10 + PTFE |
10 | Дисковая пружина | Нержавеющая сталь 1.4310 |
11 | Кольцевое седло | Нержавеющая сталь 1.4021 |
12 | Кольцо | Силиконовая резина |
13 | Упорная шайба | Нержавеющая сталь 1.4021 |
14 | Винт | Нержавеющая сталь A |
ABO valve (Чехия) в течение двадцатилетней истории стал крупнейшим производителем запорных и обратных клапанов промышленного назначения в Чешской Республике. ABO valve готовы предложить широкий ассортимент продукции и гарантировать высокое качество и долгую работоспособность. Уделяется большое внимание контролю и инновациям. Вся продукция прошла международную и европейскую сертификацию.

Чехия — родина бренда
Характеристики
- Номинальный размер:
- DN50 - DN400
- Тип корпуса:
- Пластинчатый тип со сквозными отверстиями
- Наконечник с резьбовыми отверстиями
- Рабочее давление:
- 6 бар / 10 бар
- Фланцевое соединение:
- PN6 / PN10 / PN16 / Класс 150
- Рабочая температура:
- -40 ° C / +200 ° C
- Рабочие среды:
- Очищенная промышленная вода, Питьевая вода, Промышленные чистящие средства, Химикаты, Продукты питания, напитки, Агрессивные жидкости, Токсичные и едкие среды, Бумажная промышленность, Фармацевтика, Хлор, Щелочи, Кислоты, Красители
- Герметичность:
- Класс A
- Материал корпуса:
- Ковкий чугун 0,7043 (GGG40.3)
- Нержавеющая сталь A351Gr CF8M (только по запросу)
Основные размеры
Размеры указаны в мм.
Размеры | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Размеры клапана | A | 120 | 128 | 135 | 145 | 164 | 176,5 | 234 | 274 | 299 | 331 | 361 |
B | 61 | 74 | 78 | 90 | 106 | 126 | 152 | 186 | 214 | 245 | 280 | |
C | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 70 | 76 | 78 | 102 | |
D | 96 | 115 | 131 | 152 | 181 | 207 | 257 | 314 | 364 | 408 | 468 | |
Размеры торцевого вала | F | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 31 | 31 | 42 | 42 |
G | 11 | 11 | 14 | 14 | 14 | 14 | 17 | 22 | 22 | 27 | 27 | |
Размеры верхнего фланца | Я | 50 | 50 | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 125 | 125 |
J | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
K | 7 | 7 | 9 | 9 | 9 | 9 | 9 | 12 | 12 | 14 | 14 | |
L | 70 | 70 | 90 | 90 | 90 | 90 | 90 | 125 | 125 | 155 | 155 | |
M | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 18 | 20 | 20 | 20 | |
Вес (кг) | 2,3 | 3,0 | 3,5 | 5,0 | 6,5 | 7,8 | 13,2 | 23,6 | 30,9 | 40,1 | 59,7 | |
Фланец ISO 5211 | F05 | F05 | F07 | F07 | F07 | F07 | F07 | F10 | F10 | F12 | F12 |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
