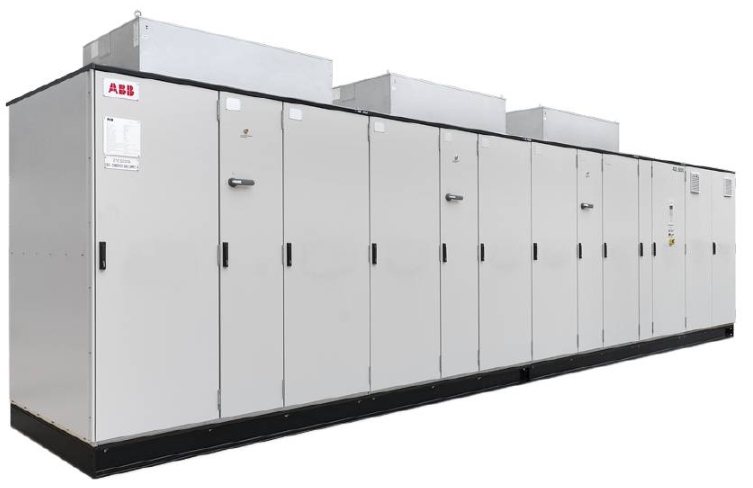

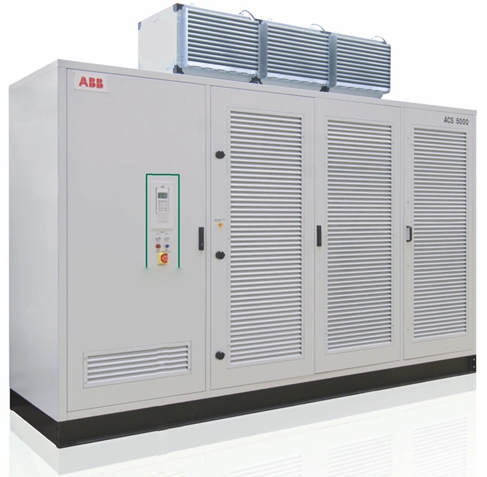

    Преобразователь частоты высоковольтный с жидкостным охлаждением ABB ACS5000-069-W04B-E6-010

    Код товара 1747076
    • edt
    Код товара 1747076
    • Преобразователь частоты высоковольтный с жидкостным охлаждением ABB ACS5000-069-W04B-E6-010 Преобразователи частоты #1
    • Преобразователь частоты высоковольтный с жидкостным охлаждением ABB ACS5000-069-W04B-E6-010 Преобразователи частоты #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ACS5000 — это высоковольтный преобразователь частоты среднего напряжения, разработанный компанией ABB для управления высокомощными приводами переменного тока. Серия обеспечивает надёжное управление приложениями, требующими высокой мощности, и делает эксплуатацию эффективной и безопасной.

    Расшифровка кода модели ACS5000:

    Структура кода: ACS5000-0XX-A0XX-X6-010

    • 060/066/069 — номинальное напряжение: 6000 В / 6600 В / 6900 В
    • A — воздушное охлаждение / W — жидкостное охлаждение
    • 01/02 — размер/тип конвертера
    • A/B/C/D/E/F — номинальная мощность (от A до F возрастает)
    • E/J — тип трансформатора: E = внешний трансформатор, J = интегрированный трансформатор
    • 3/6 — тип выпрямителя: 3 = 6-пульсный, 6 = 36-пульсный

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    ​​​​​​ВОЗДУШНОЕ ОХЛАЖДЕНИЕ (Air-cooled)

    Напряжение 6000 В (060)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг)
    С внешним трансформатором (E6)
    ACS5000-060-A01A-E6-010 1500 кВт (2010 л.с.) 170 А 1800 кВА 3300 3000
    ACS5000-060-A01B-E6-010 1800 кВт (2410 л.с.) 210 А 2200 кВА 3300 3000
    ACS5000-060-A01C-E6-010 2000 кВт (2680 л.с.) 240 А 2500 кВА 3300 3000
    ACS5000-060-A01D-E6-010 2500 кВт (3350 л.с.) 290 А 3000 кВА 3300 3000
    ACS5000-060-A02A-E6-010 2800 кВт (3750 л.с.) 315 А 3300 кВА 3700 4000
    ACS5000-060-A02B-E6-010 3150 кВт (4220 л.с.) 355 А 3700 кВА 3700 4000
    ACS5000-060-A02C-E6-010 3550 кВт (4760 л.с.) 400 А 4200 кВА 3700 4000
    ACS5000-060-A02D-E6-010 4000 кВт (5360 л.с.) 440 А 4600 кВА 3700 4000
    ACS5000-060-A02E-E6-010 4500 кВт (6030 л.с.) 510 А 5300 кВА 3700 4000
    ACS5000-060-A02F-E6-010 5000 кВт (6700 л.с.) 585 А 6000 кВА 3700 4000
    С интегрированным трансформатором (J6)
    ACS5000-060-A01A-J6-010 1500 кВт (2010 л.с.) 170 А 1800 кВА 5700 7700
    ACS5000-060-A01B-J6-010 1800 кВт (2410 л.с.) 210 А 2200 кВА 5700 7700
    ACS5000-060-A01C-J6-010 2000 кВт (2680 л.с.) 240 А 2500 кВА 6000 7700
    ACS5000-060-A01D-J6-010 2500 кВт (3350 л.с.) 290 А 3000 кВА 6000 9200
    ACS5000-060-A02A-J6-010 2800 кВт (3750 л.с.) 315 А 3300 кВА 6700 10200
    ACS5000-060-A02B-J6-010 3150 кВт (4220 л.с.) 355 А 3700 кВА 6700 11200
    ACS5000-060-A02C-J6-010 3550 кВт (4760 л.с.) 400 А 4200 кВА 6700 11200
    ACS5000-060-A02D-J6-010 4000 кВт (5360 л.с.) 440 А 4600 кВА 6700 11200
    ACS5000-060-A02E-J6-010 4500 кВт (6030 л.с.) 510 А 5300 кВА 6700 15500
    ACS5000-060-A02F-J6-010 5000 кВт (6700 л.с.) 585 А 6000 кВА 6700 15500

    Напряжение 6600 В (066)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг)
    С внешним трансформатором (E6)
    ACS5000-066-A01A-E6-010 1600 кВт (2140 л.с.) 170 А 1900 кВА 3300 3000
    ACS5000-066-A01B-E6-010 2000 кВт (2680 л.с.) 210 А 2400 кВА 3300 3000
    ACS5000-066-A01C-E6-010 2250 кВт (3020 л.с.) 240 А 2800 кВА 3300 3000
    ACS5000-066-A01D-E6-010 2500 кВт (3350 л.с.) 290 А 3300 кВА 3300 3000
    ACS5000-066-A02A-E6-010 2800 кВт (3750 л.с.) 315 А 3600 кВА 3700 4000
    ACS5000-066-A02B-E6-010 3150 кВт (4220 л.с.) 355 А 4100 кВА 3700 4000
    ACS5000-066-A02C-E6-010 3550 кВт (4760 л.с.) 400 А 4600 кВА 3700 4000
    ACS5000-066-A02D-E6-010 4000 кВт (5360 л.с.) 440 А 5000 кВА 3700 4000
    ACS5000-066-A02E-E6-010 4500 кВт (6030 л.с.) 510 А 5800 кВА 3700 4000
    ACS5000-066-A02F-E6-010 5600 кВт (7500 л.с.) 585 А 6700 кВА 3700 4000
    С интегрированным трансформатором (J6)
    ACS5000-066-A01A-J6-010 1600 кВт (2140 л.с.) 170 А 1900 кВА 5700 7700
    ACS5000-066-A01B-J6-010 2000 кВт (2680 л.с.) 210 А 2400 кВА 6000 7700
    ACS5000-066-A01C-J6-010 2250 кВт (3020 л.с.) 240 А 2800 кВА 6000 9200
    ACS5000-066-A01D-J6-010 2500 кВт (3350 л.с.) 290 А 3300 кВА 6000 9200
    ACS5000-066-A02A-J6-010 2800 кВт (3750 л.с.) 315 А 3600 кВА 6700 10200
    ACS5000-066-A02B-J6-010 3150 кВт (4220 л.с.) 355 А 4100 кВА 6700 11200
    ACS5000-066-A02C-J6-010 3550 кВт (4760 л.с.) 400 А 4600 кВА 6700 11200
    ACS5000-066-A02D-J6-010 4000 кВт (5360 л.с.) 440 А 5000 кВА 6700 15500
    ACS5000-066-A02E-J6-010 4500 кВт (6030 л.с.) 510 А 5800 кВА 6700 15500
    ACS5000-066-A02F-J6-010 5600 кВт (7500 л.с.) 585 А 6700 кВА 6700 15500

    Напряжение 6900 В (069)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг)
    С внешним трансформатором (E6)
    ACS5000-069-A01A-E6-010 1600 кВт (2140 л.с.) 170 А 2000 кВА 3300 3000
    ACS5000-069-A01B-E6-010 2000 кВт (2680 л.с.) 210 А 2500 кВА 3300 3000
    ACS5000-069-A01C-E6-010 2250 кВт (3020 л.с.) 240 А 2900 кВА 3300 3000
    ACS5000-069-A01D-E6-010 2800 кВт (3750 л.с.) 290 А 3500 кВА 3300 3000
    ACS5000-069-A02A-E6-010 3150 кВт (4220 л.с.) 315 А 3700 кВА 3700 4000
    ACS5000-069-A02B-E6-010 3550 кВт (4760 л.с.) 355 А 4200 кВА 3700 4000
    ACS5000-069-A02C-E6-010 4000 кВт (5360 л.с.) 400 А 4800 кВА 3700 4000
    ACS5000-069-A02D-E6-010 4500 кВт (6030 л.с.) 440 А 5200 кВА 3700 4000
    ACS5000-069-A02E-E6-010 5000 кВт (6700 л.с.) 510 А 6100 кВА 3700 4000
    ACS5000-069-A02F-E6-010 6000 кВт (8040 л.с.) 585 А 7000 кВА 3700 4000
    С интегрированным трансформатором (J6)
    ACS5000-069-A01A-J6-010 1600 кВт (2140 л.с.) 170 А 2000 кВА 5700 7700
    ACS5000-069-A01B-J6-010 2000 кВт (2680 л.с.) 210 А 2500 кВА 6000 7700
    ACS5000-069-A01C-J6-010 2250 кВт (3020 л.с.) 240 А 2900 кВА 6000 9200
    ACS5000-069-A01D-J6-010 2800 кВт (3750 л.с.) 290 А 3500 кВА 6300 9200
    ACS5000-069-A02A-J6-010 3150 кВт (4220 л.с.) 315 А 3700 кВА 6700 10200
    ACS5000-069-A02B-J6-010 3550 кВт (4760 л.с.) 355 А 4200 кВА 6700 11200
    ACS5000-069-A02C-J6-010 4000 кВт (5360 л.с.) 400 А 4800 кВА 6700 11200
    ACS5000-069-A02D-J6-010 4500 кВт (6030 л.с.) 440 А 5200 кВА 6700 15500
    ACS5000-069-A02E-J6-010 5000 кВт (6700 л.с.) 510 А 6100 кВА 6700 15500
    ACS5000-069-A02F-J6-010 6000 кВт (8040 л.с.) 585 А 7000 кВА 6700 15500

    ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ (Liquid-cooled)

    Напряжение 6000 В (060)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг) Длина с комб. трансф. (мм) Вес с комб. трансф. (кг)
    С внешним трансформатором
    ACS5000-060-W01A-E3-010 6830 кВт (9150 л.с.) 670 А 7000 кВА 7130 6800 — —
    ACS5000-060-W01A-E6-010 6830 кВт (9150 л.с.) 670 А 7000 кВА 7130 6800 8530 8650
    ACS5000-060-W01B-E3-010 8480 кВт (11360 л.с.) 840 А 8700 кВА 7130 6800 — —
    ACS5000-060-W01B-E6-010 8480 кВт (11360 л.с.) 840 А 8700 кВА 7130 6800 8530 8650
    ACS5000-060-W01C-E3-010 10140 кВт (13590 л.с.) 1000 А 10400 кВА 7130 6800 — —
    ACS5000-060-W01C-E6-010 10140 кВт (13590 л.с.) 1000 А 10400 кВА 7130 6800 8530 8650
    ACS5000-060-W01D-E3-010 11154 кВт (14949 л.с.) 1100 А 11440 кВА 7130 6800 — —
    ACS5000-060-W01D-E6-010 11154 кВт (14949 л.с.) 1100 А 11440 кВА 7130 6800 8530 8650
    ACS5000-060-W02A-E3-010 12680 кВт (16990 л.с.) 1250 А 13000 кВА 9130 9700 — —
    ACS5000-060-W02A-E6-010 12680 кВт (16990 л.с.) 1250 А 13000 кВА 9130 9700 9730 10450
    ACS5000-060-W02B-E3-010 15210 кВт (20380 л.с.) 1500 А 15600 кВА 9130 9700 — —
    ACS5000-060-W02B-E6-010 15210 кВт (20380 л.с.) 1500 А 15600 кВА 9130 9700 9730 10450
    ACS5000-060-W03A-E6-010 17750 кВт (23790 л.с.) 1750 А 18200 кВА 13430 12200 — —
    ACS5000-060-W03B-E6-010 20280 кВт (27180 л.с.) 2000 А 20800 кВА 13430 12200 — —
    ACS5000-060-W03C-E6-010 22330 кВт (30000 л.с.) 2200 А 22900 кВА 13430 12200 — —
    ACS5000-060-W04A-E6-010 23300 кВт (31220 л.с.) 2300 А 23900 кВА 15830 16500 — —
    ACS5000-060-W04B-E6-010 25350 кВт (33970 л.с.) 2500 А 26000 кВА 15830 16500 — —
    ACS5000-060-W04C-E6-010 30420 кВт (40760 л.с.) 3000 А 31200 кВА 15830 16500 — —
    С интегрированным трансформатором
    ACS5000-060-W01A-J3-010 6830 кВт (9150 л.с.) 670 А 7000 кВА 7130 6800 — —
    ACS5000-060-W01A-J6-010 6830 кВт (9150 л.с.) 670 А 7000 кВА 7130 6800 8530 8650
    ACS5000-060-W01B-J3-010 8480 кВт (11360 л.с.) 840 А 8700 кВА 7130 6800 — —
    ACS5000-060-W01B-J6-010 8480 кВт (11360 л.с.) 840 А 8700 кВА 7130 6800 8530 8650
    ACS5000-060-W01C-J3-010 10140 кВт (13590 л.с.) 1000 А 10400 кВА 7130 6800 — —
    ACS5000-060-W01C-J6-010 10140 кВт (13590 л.с.) 1000 А 10400 кВА 7130 6800 8530 8650
    ACS5000-060-W01D-J3-010 11154 кВт (14949 л.с.) 1100 А 11440 кВА 7130 6800 — —
    ACS5000-060-W01D-J6-010 11154 кВт (14949 л.с.) 1100 А 11440 кВА 7130 6800 8530 8650
    ACS5000-060-W02A-J3-010 12680 кВт (16990 л.с.) 1250 А 13000 кВА 9130 9700 — —
    ACS5000-060-W02A-J6-010 12680 кВт (16990 л.с.) 1250 А 13000 кВА 9130 9700 9730 10450
    ACS5000-060-W02B-J3-010 15210 кВт (20380 л.с.) 1500 А 15600 кВА 9130 9700 — —
    ACS5000-060-W02B-J6-010 15210 кВт (20380 л.с.) 1500 А 15600 кВА 9130 9700 9730 10450

    Напряжение 6600 В (066)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг) Длина с комб. трансф. (мм) Вес с комб. трансф. (кг)
    С внешним трансформатором
    ACS5000-066-W01A-E3-010 7510 кВт (10060 л.с.) 670 А 7700 кВА 7130 6800 — —
    ACS5000-066-W01A-E6-010 7510 кВт (10060 л.с.) 670 А 7700 кВА 7130 6800 8530 8650
    ACS5000-066-W01B-E3-010 9360 кВт (12540 л.с.) 840 А 9600 кВА 7130 6800 — —
    ACS5000-066-W01B-E6-010 9360 кВт (12540 л.с.) 840 А 9600 кВА 7130 6800 8530 8650
    ACS5000-066-W01C-E3-010 11120 кВт (14900 л.с.) 1000 А 11400 кВА 7130 6800 — —
    ACS5000-066-W01C-E6-010 11120 кВт (14900 л.с.) 1000 А 11400 кВА 7130 6800 8530 8650
    ACS5000-066-W01D-E3-010 12232 кВт (16390 л.с.) 1100 А 12540 кВА 7130 6800 — —
    ACS5000-066-W01D-E6-010 12232 кВт (16390 л.с.) 1100 А 12540 кВА 7130 6800 8530 8650
    ACS5000-066-W02A-E3-010 13940 кВт (18680 л.с.) 1250 А 14300 кВА 9130 9700 — —
    ACS5000-066-W02A-E6-010 13940 кВт (18680 л.с.) 1250 А 14300 кВА 9130 9700 9730 10450
    ACS5000-066-W02B-E3-010 16670 кВт (22340 л.с.) 1500 А 17100 кВА 9130 9700 — —
    ACS5000-066-W02B-E6-010 16670 кВт (22340 л.с.) 1500 А 17100 кВА 9130 9700 9730 10450
    ACS5000-066-W03A-E6-010 19500 кВт (26130 л.с.) 1750 А 20000 кВА 13430 12200 — —
    ACS5000-066-W03B-E6-010 22330 кВт (29920 л.с.) 2000 А 22900 кВА 13430 12200 — —
    ACS5000-066-W03C-E6-010 24570 кВт (32950 л.с.) 2200 А 25200 кВА 13430 12200 — —
    ACS5000-066-W04A-E6-010 25640 кВт (34360 л.с.) 2300 А 26300 кВА 15830 16500 — —
    ACS5000-066-W04B-E6-010 27890 кВт (37370 л.с.) 2500 А 28600 кВА 15830 16500 — —
    ACS5000-066-W04C-E6-010 33440 кВт (44810 л.с.) 3000 А 34300 кВА 15830 16500 — —
    С интегрированным трансформатором
    ACS5000-066-W01A-J3-010 7510 кВт (10060 л.с.) 670 А 7700 кВА 7130 6800 — —
    ACS5000-066-W01A-J6-010 7510 кВт (10060 л.с.) 670 А 7700 кВА 7130 6800 8530 8650
    ACS5000-066-W01B-J3-010 9360 кВт (12540 л.с.) 840 А 9600 кВА 7130 6800 — —
    ACS5000-066-W01B-J6-010 9360 кВт (12540 л.с.) 840 А 9600 кВА 7130 6800 8530 8650
    ACS5000-066-W01C-J3-010 11120 кВт (14900 л.с.) 1000 А 11400 кВА 7130 6800 — —
    ACS5000-066-W01C-J6-010 11120 кВт (14900 л.с.) 1000 А 11400 кВА 7130 6800 8530 8650
    ACS5000-066-W01D-J3-010 12232 кВт (16390 л.с.) 1100 А 12540 кВА 7130 6800 — —
    ACS5000-066-W01D-J6-010 12232 кВт (16390 л.с.) 1100 А 12540 кВА 7130 6800 8530 8650
    ACS5000-066-W02A-J3-010 13940 кВт (18680 л.с.) 1250 А 14300 кВА 9130 9700 — —
    ACS5000-066-W02A-J6-010 13940 кВт (18680 л.с.) 1250 А 14300 кВА 9130 9700 9730 10450
    ACS5000-066-W02B-J3-010 16670 кВт (22340 л.с.) 1500 А 17100 кВА 9130 9700 — —
    ACS5000-066-W02B-J6-010 16670 кВт (22340 л.с.) 1500 А 17100 кВА 9130 9700 9730 10450

    Напряжение 6900 В (069)

    Модель Мощность двигателя Ток двигателя Мощность конвертера Длина (мм) Вес (кг) Длина с комб. трансф. (мм) Вес с комб. трансф. (кг)
    С внешним трансформатором
    ACS5000-069-W01A-E3-010 7800 кВт (10450 л.с.) 670 А 8000 кВА 7130 6800 — —
    ACS5000-069-W01A-J6-010 7800 кВт (10450 л.с.) 670 А 8000 кВА 7130 6800 8530 8650
    ACS5000-069-W01B-E3-010 9750 кВт (13070 л.с.) 840 А 10000 кВА 7130 6800 — —
    ACS5000-069-W01B-J6-010 9750 кВт (13070 л.с.) 840 А 10000 кВА 7130 6800 8530 8650
    ACS5000-069-W01C-E3-010 11700 кВт (15680 л.с.) 1000 А 12000 кВА 7130 6800 — —
    ACS5000-069-W01C-J6-010 11700 кВт (15680 л.с.) 1000 А 12000 кВА 7130 6800 8530 8650
    ACS5000-069-W01D-E3-010 12870 кВт (17248 л.с.) 1100 А 13200 кВА 7130 6800 — —
    ACS5000-069-W01D-J6-010 12870 кВт (17248 л.с.) 1100 А 13200 кВА 7130 6800 8530 8650
    ACS5000-069-W02A-E3-010 14530 кВт (19470 л.с.) 1250 А 14900 кВА 9130 9700 — —
    ACS5000-069-W02A-J6-010 14530 кВт (19470 л.с.) 1250 А 14900 кВА 9130 9700 9730 10450
    ACS5000-069-W02B-E3-010 17450 кВт (23380 л.с.) 1500 А 17900 кВА 9130 9700 — —
    ACS5000-069-W02B-J6-010 17450 кВт (23380 л.с.) 1500 А 17900 кВА 9130 9700 9730 10450
    ACS5000-069-W03A-E6-010 20380 кВт (27310 л.с.) 1750 А 20900 кВА 13430 12200 — —
    ACS5000-069-W03B-E6-010 23300 кВт (31220 л.с.) 2000 А 23900 кВА 13430 12200 — —
    ACS5000-069-W03C-E6-010 25640 кВт (34380 л.с.) 2200 А 26300 кВА 13430 12200 — —
    ACS5000-069-W04A-E6-010 26810 кВт (35930 л.с.) 2300 А 27500 кВА 15830 16500 — —
    ACS5000-069-W04B-E6-010 29150 кВт (39060 л.с.) 2500 А 29900 кВА 15830 16500 — —
    ACS5000-069-W04C-E6-010 35000 кВт (46900 л.с.) 3000 А 35900 кВА 15830 16500 — —

    Общие технические характеристики

    Параметр Значение
    Диапазон выходной мощности 2000–36000 кВт (выше по запросу)
    Выходное напряжение 6,0–6,9 кВ (4,0–4,16 кВ с дерейтингом)
    Выходная частота 0–250 Гц
    Тип двигателя Асинхронный, синхронный, с постоянными магнитами
    КПД преобразователя >98,5%
    Степень защиты (воздушное) IP21 (стандарт), IP42 (опционально)
    Степень защиты (жидкостное) IP42 (стандарт), IP54 (опционально)
    Входной выпрямитель 36-пульсный диодный (опционально 18-пульсный для кадров 1 и 2 жидкостного охлаждения)
    Входное напряжение 1920–1980 В / 3700–3960 В (на диодный выпрямитель); 4,16–13,8 кВ (на интегрированный трансформатор)
    Входная частота 50/60 Гц
    Коэффициент мощности >0,96
    Гармоники IEC 61000-2-4 и IEEE 519
    Высота над уровнем моря 2000 м (выше с дерейтингом)
    Температура окружающей среды +1 до +40 °C
    Шум (жидкостное) ≤75 дБ(А)
    Шум (воздушное) ≤85 дБ(А)
    Стандарты EN, IEC, CE, (опционально CSA)
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Отзывы и вопросы о товаре

    Записей ещё нет — вы станете первым.
    0
    0 отзывов
    • 5
      0%
    • 4
      0%
    • 3
      0%
    • 2
      0%
    • 1
      0%

    Рекомендуем также
